Каркасная баня своими руками: проекты, чертежи

Проектируем баню – разные варианты площади

Приступим к работе над кадкой с дизайна. На этом этапе необходимо определиться с размерами и конфигурацией будущей конструкции. Если ваши потребности минимальны, вы можете построить баню 3х4 м. Здесь достаточно места для парилки на несколько человек площадью 6 м2. Оставшееся место можно зарезервировать под комнату отдыха. Если подарить комнату отдыха, там хватит места и под гардеробную, и тамбур. А если оборудовать такую ​​ванную комнату мансардным этажом, отказываться от ванной не придется.

Дизайн ванной

Если ванная будет использоваться как место для отдыха с друзьями, лучше сделать ее больше, например 6х4. В этом случае можно оборудовать достаточно просторную комнату отдыха площадью примерно 14 м2, а также парилку 5 м2 и небольшую ванную комнату.

А если сделать ванную комнату 4х6 с мансардой, то на первом этаже может быть турецкая баня и постирочная, а также комната отдыха и терраса. Весь мансардный этаж площадью около 20 квадратных метров можно использовать как комнату отдыха.

Если размеры вашего участка позволяют, а бюджет не сильно ограничен, сделайте ванную на чердаке размером 6х6 м, чтобы ни в чем себе не отказывать. Есть место для всех необходимых комнат, а также для террасы и большого балкона.

Большие парилки намного сложнее нагреть до необходимой температуры и тем самым удержать температурный режим на одном уровне. Поэтому, если большая парилка не нужна, уместнее выделить не более 4-5 м2. Это сэкономит топливо и время на обогрев помещения.

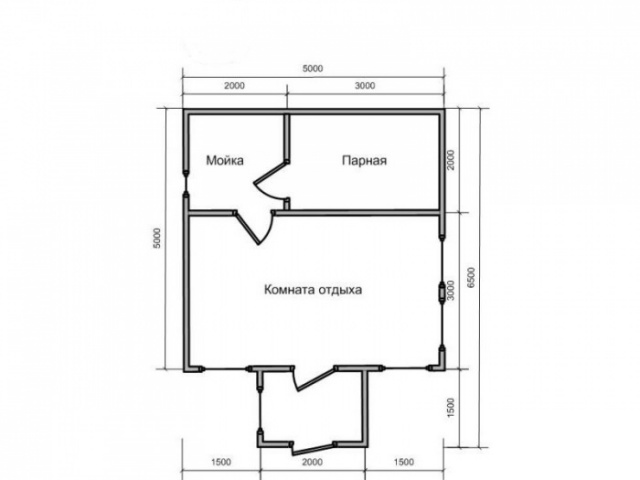

Чтобы не ломать голову над версткой, за основу можно взять готовые проекты, предлагаемые на нашем сайте. При необходимости измените раскладку по своему желанию. Когда план будет готов, обязательно начертите схематический рисунок стены и каркаса крыши.

Каркас стен довольно простой: в его основе лежат стойки, которые располагаются с шагом 600 мм при измерении от центров или 575 мм при измерении между стойками. Сверху и снизу стойки соединяются обвязкой — планкой или доской, расположенными горизонтально. По углам стойки укреплены распорками. Горизонтальные перемычки располагаются над дверьми, а также над и под оконными проемами. Балки перекрытия рассчитываются и укладываются так же, как и при строительстве обычных домов.

Имея перед собой такой рисунок, вы не ошибетесь в процессе сборки конструкции. К тому же это позволит заранее рассчитать необходимое количество пиломатериалов.

Подготовка к производству работ

Если вы уже решили построить ванную комнату самостоятельно, следует наметить план строительства.

Вариант проекта и планировки двухэтажного санузла с каркасом 6х6 м

планировку строительства будущего санузла лучше разделить на этапы.

Выбор места под строительство

• желательно, чтобы участок под строительство туалета находился рядом с коммунальными службами. Стоит продумать грамотную канализацию. Если нет центральной канализационной трубы, стоит определиться с местом для выгребной ямы.
• также желательно наличие источника водоснабжения недалеко от самой ванной комнаты. Ведь любая операция на постройках должна быть максимально удобной и не требовать ежедневных усилий по подаче воды.
• Если вы планируете установить в бане газовый духовой шкаф, нужно максимально приблизить постройку к трубопроводу в соответствии со строительными нормами, поскольку подключение к газовым сетям может потребовать значительных финансовых вложений.

  Схема установки газовой духовки в ванну
• Выбирая дровяную печь, желательно, чтобы возле санузла была свободная зона для хранения поленьев.
• Особое внимание стоит уделить грунту под ванной. В зависимости от качества породы могут потребоваться специальные знания для решения ряда технологических проблем, связанных, например, с заболоченными или заглубленными территориями. Возможно, монтаж ванной будет выполнен в однотонном исполнении, что будет способствовать скоплению влаги в земле и под полом ванной комнаты. Влага значительно сократит срок службы деревянных конструкций для ванных комнат.

Выбор печи

Важный вопрос — выбор печи (газовой или дровяной). Его мощность тоже имеет значение. Ванные комнаты размером 6х5, 6х6, 6х8 м не требуют покупки мощной печи, но если речь идет о двухэтажных постройках или каркасном санузле с мансардой, то здесь стоит задуматься о более серьезном аппарате.

Проект каркасной ванны 6х8 м с мансардой

Всегда стоит помнить не только о комфорте, но и о расходах на обслуживание. Таким образом, расходы на отопление увеличиваются с увеличением размера. Одноэтажная баня 6х6 м всегда будет потреблять намного меньше, чем двухэтажная 6х8 м;

Проект бани, вентиляция и дымоход

Чтобы соответствовать необходимым стандартам, стоит приобрести необходимый проект ванной комнаты. В специализированных компаниях, как правило, всегда доступны стандартные конструкции для небольших санузлов 4х2, для больших двухэтажных домов 6х8 или санузлов 6х6 м. Единственное, что их отличает, — это стоимость.

Чтобы предотвратить появление плесени и грибка в помещениях ванной, стоит продумать систему приточно-вытяжной вентиляции.

Обязательно стоит подумать о том, как правильно и грамотно сделать камин, украшение вокруг печи.

Набор инструментов

Непосредственно перед началом строительства нужно приобрести все необходимые инструменты.

Полный набор инструментов для построения каркасов

• Ручной инструмент для работы с отделочными материалами, раскопками, фасадами, кровлей (молотки, канцелярские ножи, лопаты, кирки, ножовки, отвертки и т.д.);
• измерительный инструмент, необходимый для территориального планирования (рулетка, квадраты, уровни и т д);
• электроинструмент (перфоратор, бетономешалка, дрель, шуруповерт, дисковый, болгарский, болгарский, лобзик и др.);
• расширения;
• лестницы и стремянки.


Закупка стройматериалов

По окончании планирования работ следует закупить весь необходимый материал согласно проекту. Построить баню можно двумя способами. Чтобы возвести каркасную ванну, например, размером 6х6 м, достаточно заказать всю конструкцию с завода по проекту, а потом просто собрать. Кроме того, многие отмечают, что в некоторых случаях этот вариант даже дешевле, чем когда человек полностью все строит сам. Второй вариант — все рассчитать самостоятельно.

• Для закладки фундамента: арматура, щебень, песок, бетон М400 и опалубка.
• Каркас бани состоит из бруса размером 50х100 и 50х50 м, которые соединяются между собой с помощью замков и специальных креплений.
• Каркас покрывается различными листовыми материалами (плита OSB или стекломагниевые плиты). Эти материалы уже зарекомендовали себя на рынке благодаря своей влагостойкости и огнестойкости.

  Схема устройства и отделки ванны
• Заделка и заделка трещин осуществляется монтажом из негорючего пенопласта. Кроме того, все стены покрыты специальными паронепроницаемыми защитными пленками. Гидроизоляция цоколя и цоколя ванной комнаты выполнена рубероидом. Все наружные стены и потолки залиты утеплителем: минеральной ватой или жидкими теплоизоляционными наполнителями.
• Все пиломатериалы обрабатываются специальными грунтовками и лаковыми покрытиями. На основание ванной наносится битумная мастика;
• Для кровли вам также понадобится пароизоляция, а в качестве недорогого варианта можно использовать профлист для кровли.

По завершении подготовительных работ начинается самый интересный этап — это строительство самой ванной комнаты.

Разработка плана строительства

Перед началом строительных работ необходимо тщательно составить план строительства, проект. Только составив проект можно правильно рассчитать количество стройматериалов.

необходимо определиться с местом, где будет возводиться постройка. Выбор фундамента напрямую зависит от качества почвы. И после этого определяются с выбором наиболее подходящего дизайна для ванной комнаты.

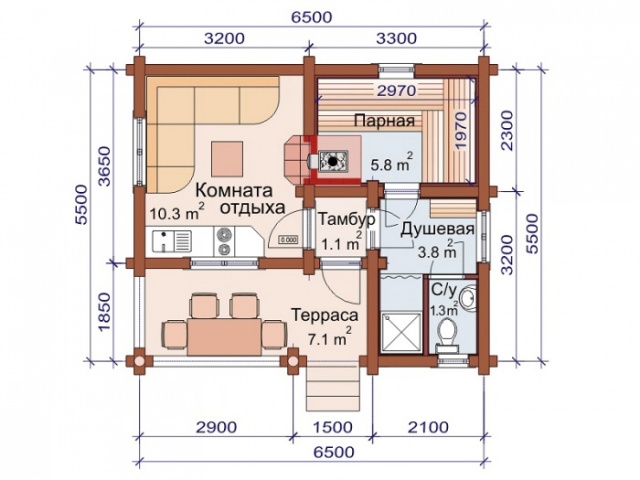

Стандартный дизайн ванной комнаты включает гардеробную, тамбур, парилку и санузел с душевой кабиной. Расположение духовки необходимо указать на схеме.

На этапе разработки проекта необходимо учесть все возможные мелочи: тип вентиляции, дымохода, материалы внутренней отделки, внешнюю отделку и даже тип кровли.

Помимо парилки, для дополнительного комфорта в бане стоит предусмотреть обустройство санузла и комнаты отдыха. Это тоже нужно сделать на этапе проектирования, так как уже на этапе строительства поменять что-либо будет сложно

В проекте обязательно указывается размер помещения. Отапливать большую ванную комнату сложно, но в маленькой необходимо подумать о максимальном количестве людей, чтобы в ней не было тесно. Наиболее подходящий размер для парилки — 2,4х2м при высоте потолка 2,2м.

Дополнительные помещения в бане сделают ваш отдых более комфортным и интересным. Поэтому, если позволяет бюджет, лучше сразу предусмотреть в проекте: бассейн, комнату отдыха, санузел, бильярдную.

Грамотно разработанный проект значительно облегчит процесс строительства помещения.

Приобретение каркасных бань под ключ: проекты и цены сооружений

Многие компании предлагают к продаже готовые дизайны каркасных ванн различной планировки и размеров. Не у всех есть возможность собрать и установить конструкцию своими руками: у кого-то нет необходимых навыков, у кого-то просто нет времени на самостоятельную сборку. Купив недорогую ванну под ключ, можно сэкономить время, деньги и при этом купить гарантию надежности постройки.

Проект бани 4х9 м под ключ с комнатой отдыха и террасой

Полезные советы! Стоимость установки отопительного оборудования можно обсудить с рабочим коллективом перед покупкой ванны под ключ.

Столбчатый фундамент – строим основу

Поскольку каркасная ванна имеет малый вес, в большинстве случаев достаточно неглубокого столбчатого фундамента при условии устойчивости грунта. На неустойчивых грунтах лучше делать винтовой фундамент. Если вы планируете сделать погреб под баню или оборудовать другие помещения, то вам понадобится ленточный фундамент. В остальных случаях от него лучше отказаться, так как строительство такого фундамента очень затратно и трудоемко.

Независимо от того, какой тип фундамента вы будете строить, подготовьте участок в первую очередь — в первую очередь, он должен быть правильно очерчен. Убедитесь, что диагонали подушки одинаковой длины. Затем удалите слой растительности. Чтобы растения под ванной в дальнейшем не прорастали, обработайте почву фунгицидами.

Теперь можно приступить к возведению самого фундамента. Если основание столбчатое, вам потребуются следующие материалы:

• песок;
• колотый камень;
• цементный раствор;
• бетонные фундаментные блоки (можно заменить кирпичом);
• битумная мастика;
• рубероид;
• брус 150х150 мм.

После подготовки материалов отметьте место для столбов, которые следует ставить с шагом 1,5–2 м, затем выкопайте ямы на глубину примерно 40 см и засыпьте дно ям щебнем и песком толщиной 10 см. Тщательно промокните каждый слой. Выровняйте поверхность насыпи по горизонтали.

Столбчатый фундамент ванной комнаты

Вставьте в отверстия два бетонных блока, затем нанесите раствор и положите еще два блока с перевязкой. В процессе укладки блоков следите за тем, чтобы столбы устанавливались строго вертикально. Затем обработайте блоки сверху битумной мастикой и положите пару слоев рубероида.

Далее необходимо завершить сетку, т.е уложить брус по периметру фундамента и скрепить между собой. В процессе укладки следите, чтобы углы сетки были равны 90 градусам. Угловое соединение балки решетки рекомендуется производить «в одну ногу» или хотя бы «в полдерево». Затем необходимо уложить балки перекрытия на столбы и вырезать их в сетку.

Свайно-винтовой фундамент делается еще проще: сваи ввинчиваются в грунт по принципу обычного бура. Уровень их захоронения должен быть не менее двух метров. В процессе заглубления нужно следить за тем, чтобы сваи располагались вертикально.

Затем верх стопок срезается так, чтобы края находились на одном горизонтальном уровне. Далее к стойкам приваривается сетка, которая обычно состоит из двутавров, такие же балки используют и для плиты перекрытия.

На металлических балках необходимо закрепить балку 150х150 мм болтами. Он послужит ремешком для стоек каркаса.

Сразу к главному: не путайте технологии!

Если вы думаете, что ванна в обрамлении — это то же самое, что и рама, только более подробное и длинное название, внимательно прочтите следующие предложения. Каркасно-панельный дом возводится из готовых панелей, которые покупают компании, которые профессионально ими занимаются. Каркасную конструкцию может построить любой домашний мастер с минимальными строительными навыками и инструментами. Возведен каркас, залит утеплителем, проведена обшивка и проведены отделочные работы. Если вам нужна такая ванна, перейдите в соответствующий раздел. Если вы все еще уверены, что вам нужна информация о панельных домах, читайте дальше.

Собственный проект бани

Чтобы не тратить зря работы по созданию чертежей, за основу можно выбрать уже созданный проект. При этом планировка каркасной конструкции должна соответствовать площади здания. Так что некоторые изменения еще предстоит внести.

Для будущего проекта каркасного строительства важно учесть:

• планировка — важна для рационального распределения площади;
• затраты на строительство и эксплуатацию ванны;
• условия труда;
• характеристики фундамента.

Все интерьеры организованы по количеству предметов мебели и их размерам. Например, при создании чертежа каркасной конструкции учитывается длина скамеек. Чтобы в комнате отдыха после водных процедур было комфортно, устанавливают стол, диван и кресла.

важно правильно определить расположение гардеробной в каркасной конструкции. Она сконструирована таким образом, что холодный воздух не попадает в ванну при открывании дверцы. В моечном отсеке каркасной конструкции следует предусмотреть расположение емкости для воды. Веники сушат на теплом чердаке. Комфортное проживание возможно за счет создания веранды или террасы.

Собираем каркас – материалы и установка

Для возведения стенового каркаса вам понадобится следующий пиломатериал:

• брус 150х150 мм;
• брус 100х150 мм;
• стол 150х40 мм;
• стальные уголки;
• деревянные дюбеля.

Обязательно обработайте весь пиломатериал антисептическими пропитками. Они защитят дерево от негативных биологических воздействий, а также сделают его более устойчивым к влаге.

Читайте также: Как устроена система отопления без насоса: варианты устройства и способы

Работа начинается с установки стоек по углам здания из дерева 150х150 мм. В конце каждой стойки просверлите отверстие под дюбель глубиной 80-100 мм. Такие же отверстия проделайте в сетке по углам здания. Затем вбейте дюбеля в сетку и положите на них сетки. Кроме того, стойки укрепите стальными уголками и саморезами.

Затем стойки нужно усилить раскосами, как показано на схеме выше. Для изготовления раскосов используйте доски 150х40 мм. Обрежьте концы ремней под углом, под которым они будут соединяться с подвеской и распорками. Для крепления досок используйте саморезы и уголки.

Сборка рамы

Далее устанавливаем промежуточные стойки стены с шагом 600 мм, сделанные из доски 150х40 мм. Для крепления стоек используйте стальные уголки, которые должны быть по обе стороны от распорки. Также соедините промежуточные стойки между собой и с угловыми стойками с помощью перемычек, выполненных с одинаковыми осями. Разместите свитера в шахматном порядке, то есть на разных уровнях.

Сверху обвяжите все столбы обвязкой, которая сделана из дерева 100х150 мм, также послужит мауэрлатом для крыши. Затем разместите горизонтальные доски выше и ниже проемов. Для досок используйте ту же доску, что и для столбов.

Затем по такому же принципу устанавливают стойки внутренних перегородок — соединяют их сверху и снизу обвязкой, а также укрепляют распорками и перемычками. На этом строительство каркаса завершено.

Теперь нужно уложить балки перекрытия, для чего можно использовать брус 100х150 мм. Поместите их краем на обвязку и закрепите уголками. Шаг стропил должен соответствовать шагу стропил — обычно это 900–1000 мм.

Щитовая баня мини своими руками, или с чего начать строительство?

Вы можете выбрать дизайн для мини-ванной 3х3, 4х4 или 3х4, но перед постройкой стоит учесть 3 основных правила.

Правило 1: мини ванны утеплители

Утеплитель — залог теплой турецкой бани и нормального воздухообмена, а здесь лучше не экономить. Отопление осуществляется с использованием 2-х материалов:

1. Стекловолокно.

2. Минеральная вата.

Утепленная конструкция из этих материалов обеспечит комфортную температуру, а также не создаст бреши в вашем бюджете.

Правило 2: пароизоляция

Без пароизоляции в мини-бане нет тепла, а в холодное время года конструкция разрушится под воздействием конденсата, что является существенным недостатком самостоятельной конструкции.

Для предотвращения конденсации следует использовать пергамин или пароизоляционную пленку. После завершения утепления укладывается пленка и поверх нее идет внутренняя облицовка.

Совет! Никогда не используйте рубероид в качестве пароизоляции. При нагревании материал испускает сильный химический аромат.

Правило 3: выбирайте качественную древесину

Ванна 6х4 в обрамлении своими руками изготовлена ​​из прекрасно высушенных досок. Можно брать те, которые есть, но лучше покупать древесину следующих пород:

• Осина или известь. • Лиственница.

Важно! Указанная древесина имеет низкую теплопроводность, и постройка из этих пород не деформируется даже после 3-5 лет активной эксплуатации.

Этап третий: полы и их укладка

Панельные полы для ванн укладывать чрезвычайно просто:

• Возьмите профили 5х5 см, прикрепите их к низу ствола. • Поверх дерева укладывается черный пол. • Основание утепляется бумажным фетром, 10-сантиметровым слоем минеральной ваты или листами того же утеплителя. • Для утепления также монтируется пароизоляционная пленка или пергамент, после чего укладывается доска для чистового пола.

Совет! Под полом бани рекомендуется прокладывать сливные трубы, которые собирают лишнюю влагу и препятствуют образованию конденсата.

Как нужно монтировать стропильную систему

Для возведения каркаса крыши необходимо подготовить доски сечением 150х50 мм. Их кладут на край и скрепляют между собой. Расстояние между стропилами должно составлять 100-120 мм. В вертикальном положении зафиксируйте их «платками», соедините хребтом сверху.

Снаружи следует оставить примерно 400 мм балок.

Для обрешетки кровли подойдут доски 250 мм. Закрепите их по направлению от конька к низу.

Стропила крепятся специальными металлическими пластинами.

Для облегчения монтажа соберите весь «каркас» крыши к земле, а затем поднимите его на место, как в случае со стенами.

Для крепления стропил рекомендуется использовать металлические пластины

Монтируем мансардную крышу

Например, рассмотрим, как построить мансардную крышу, так как она позволяет получить практически полноценный второй этаж с минимальным увеличением финансовых затрат. Если вас интересует строительство двускатной или шатровой крыши, ознакомьтесь с другими статьями на нашем портале.

Читайте также: Размеры частного дома: жилая площадь и количество комнат

Для мансардной крыши вам потребуются следующие материалы:

• дерево 100х150 мм на стойку;
• доски 150х50 мм для балок;
• доски 150х20 мм;
• наркотики;
• супердиффузная мембрана;
• рубероид.

Работа начинается с установки несущей конструкции. На каждую ферму устанавливают две стойки, которые сверху соединяются стропилами. Те под каждой фермой есть П-образная несущая конструкция.

При установке опорной конструкции необходимо правильно определить положение стоек. Поскольку стеллаж с нижней балкой и мауэрлат (балка перекрытия) образует прямоугольник, то расстояние от стены до стойки зависит от высоты пола и угла наклона нижней балки. Зная угол наклона балки и высоту стеллажа (определяет высоту мансарды), можно рассчитать, на каком расстоянии от края установлен стеллаж по теореме Пифагора, т.е длина ноги длиннее малая.

Конструкция крыши ванной

Прикрепите стойки к обвязке и балкам перекрытия саморезами и уголками. Также укрепите их подтяжками. Затем соедините обе стойки стропилами. По такому принципу установите П-образные детали на все балки перекрытия. Все получившиеся опорные элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижнюю балку. Снизу их нарезают и прикрепляют к планке, а сверху к балке, в которой предварительно пропиливаются пазы. Далее необходимо закрепить стойки в центре перемычек П-образных деталей. Высота столбов определяет угол наклона верхних стропил. Обвяжите все стойки коньком.

По окончании работ на каркасе мансарды устанавливают верхние стропила, которые опираются на нижние и коньковые стропила. Сначала распиливаем пазы под стропила в стропилах. Сразу гидроизолируйте крышу — скрепите супердиффузную мембрану к стропилам степлером. Наклейте на скобы специальную самоклеющуюся ленту, которая обеспечит герметичность соединения. Учтите, что листы мембраны должны перекрывать друг друга на 20-25 сантиметров.

Супердиффузионная мембрана способна отводить влагу в одну сторону. Поэтому его следует размещать на крыше гладкой стороной наружу и шероховатой стороной внутрь. При неправильном закреплении влага может глубоко проникнуть в утеплитель, в результате чего он потеряет свои теплоизоляционные свойства.

Обязательно закрепите рейки над стропилами, которые будут служить встречной решеткой. Затем закрепите доски 150х20 мм перпендикулярно рейкам. Что касается этапа обточки, следуйте рекомендациям производителя приобретенного вами рубероида для ванной.

Поверх токарного станка монтируется кровельное покрытие по стандартной схеме: листы материала обязательно должны перекрывать друг друга вдоль и поперек. На гребень волны кладут шурупы или гвозди.

Преимущества каркасных строений

Каркасное здание представляет собой деревянный каркас, облицованный с двух сторон отделочными материалами. Между ними прокладывается пароизоляция и утеплитель. Быстро становится понятно, что при необходимости строительство может быть малобюджетным. Ведь можно использовать недорогие теплоизоляционные материалы (солома, опилки и др.), Которые, несмотря на свою доступность, хорошо сохраняют тепло.

понятно, что вес стен при такой технологии очень небольшой. А это приводит к тому, что фундамент можно сделать легким. При сооружении бань, свай или стеллажей часто делают ленту. Но подойдет и монолитный плиточный или блочный фундамент.

Так схематично выглядят стены домов, возведенных по каркасной технологии

Легкий фундамент: меньшие затраты на материалы и строительство, потому что фундамент иногда «тянет» половину стоимости всей конструкции. И в этом варианте затраты будут относительно небольшими.

Для постройки бревенчатого дома не требуется сложного оборудования. Все, что вам понадобится, это пила, молоток, гвозди, шурупы, отвертка, отвес и спиртовой уровень, чтобы проверить вертикальность стен. Если есть другой метод, используйте его для здоровья, но это меньшее, без чего можно обойтись.

Важным преимуществом является то, что вы можете работать в одиночку, лишь изредка приглашая помощников для выполнения некоторых операций. Яркий пример представлен на видео: сама женщина явно не спортивными руками почти достроила небольшой двухэтажный дом по ткацкой технологии.

Внешняя отделка

В строительстве защитной ванной нет ничего сложного. Чтобы завершить строительство объекта, выполните внешнюю отделку. Чаще всего используют блок или сайдинг. Эти материалы обладают следующими преимуществами:

• Влагостойкость;
• Легкий вес;
• Легкость установки;
• Устойчивость к перепадам температур;
• Длительный срок эксплуатации.

Так строится ванна своими руками, подробные инструкции помогут завершить постройку даже непрофессионалам. Главное — придерживаться алгоритма действий.

Утепляем стены, крышу и пол бани

Для утепления стен вам потребуются:

• базальтовая вата толщиной 150 мм и плотностью 25-35 кг / м3;
• пароизоляционная пленка;
• влагостойкая мембрана (супердиффузионная);
• деревянные рейки.

Для пароизоляции парилки уместнее использовать фольгированный пароизоляционный материал. Он не только защитит конструкцию от влаги, но и отразит тепло в комнату.

Утепление начинаем с пароизоляции стен изнутри. Для этого наклеиваем на стойки двустороннюю герметизирующую ленту. Затем приклейте к ленте гидроизоляционную ленту. Обязательно размещайте полотна внахлест не менее 15 сантиметров. Проклеить стыки двусторонним герметизирующим скотчем. Далее закрепите поролон степлером. В результате должен получиться абсолютно герметичный контур, иначе в стены попадет влага и каркас быстро придет в негодность.

Теплоизоляция стен ванной комнаты

Затем поместите плиты из минеральной ваты в пространство каркаса. Убедитесь, что изоляция идеально прилегает к элементам конструкции и друг к другу. Все образовавшиеся щели аккуратно заделайте лоскутками ваты.

Далее необходимо закрепить ветрозащитную мембрану от влаги снаружи стен. Он монтируется по тому же принципу, что и пароизоляция: к стойкам приклеивается прокладка, а затем при помощи степлера фиксируется сама мембрана. В обязательном порядке закрепить рейки толщиной не менее 20 мм над пленкой на стойках. На стойки с внутренней стороны стен набить такие же рейки, они послужат обрешеткой для вагонки.

Утепляют кровлю по той же технологии — между стропилами кладут минеральную вату, а затем закрывают изнутри пароизоляцией. Поверх пароизоляции монтируется обрешетка под вагонку или другие отделочные материалы.

Пол утепляют несколько иначе: в первую очередь необходимо сделать черновой настил между балками перекрытия из досок. Затем на балки и пол укладывается гидроизоляционная пленка (можно использовать обычную пароизоляцию). Поверх пленки кладут лаги так же, как и при устройстве обычного пола.

В пространство между лагами кладется утеплитель. Можно использовать любой материал, как плитный, так и насыпной, например эковату или керамзит. Поверх бревна укладывается еще один слой пленки и затем пол из досок.

Для утепления пола прикрепите пароизоляцию сбоку от первого этажа, затем сделайте черновой потолок из досок. Затем со стороны второго этажа необходимо залить утеплителем пространство между стропилами. Поверх балок настилается пароизоляция и дощатый настил.

Как построить правильно каркасную баню: пошаговая инструкция

Из инструментов для работы вам понадобятся:

• электрическая дрель;
• уровень, рулетка;
• молоток;
• плоскогубцы;
• отвертка;
• строительный миксер;
• отвертка;
• ножовка или электрическая пила;
• лопата.

Вам понадобится емкость для перемешивания раствора. Если ванная большая, проще заказать бетономешалку.

Пошаговое создание ванной комнаты состоит из следующих шагов. Например, используем материалоемкость конструкции размером 5 * 4м.

Фундамент

Для каркасной конструкции достаточно столбчатого фундамента. За основу берем асбоцементные трубы.

Для такой площади вам понадобятся:

• 0,3 м.куб обрезной доски;
• 80 погонных метров арматуры;
• 2 куб.м жидкого бетона.

Короче, фундамент делаем поэтапно так:

1. Исходя из будущей нагрузки на подшипник, определяем количество отверстий.
2. Этим же шагом выкапываем яму глубиной 1,5 м, шириной до 20 см.
3. Хлопаем днище. Ремонтируем трубы в ямах.
4. С досок сбиваем опалубку вокруг ям.
5. Осуществляем подкрепление.
6. Свободное пространство вокруг труб заполните раствором. Его необходимо заливать бетоном на половину длины труб.

Срок схватывания — до 7 дней. В этот период на территории не ведутся никакие работы.

Сборка пола

Для пола понадобятся:

• пиломатериал сечением 12 * 12 см — 5,3 куб.м;
• минеральная вата толщиной 10 см — 36 кв м;
• вагонка — 45 кв.м;
• пароизоляция — 40 кв.м;
• гидроизоляция — 40 кв м;
• плинтус — 20 пог.м

Подготовив все материалы, можно приступать к сборке пола:

1. Поставляем канализационную трубу.
2. Осуществляем укладку гидроизоляционного материала.
3. Сверху прикручиваем деревянные балки.
4. Укладываем на стропила бревна, перекладины.
5. Применяем листы OSB. Делаем отверстие под канализационную трубу. Крепим листы на саморезы.
6. Выкладываем слой гидроизоляции по всей поверхности пола. Заклеиваем швы скотчем.
7. Укладываем утеплитель. Заканчиваем отделочным материалом.

Изолируем канализационные стоки.

В зоне мойки рекомендуется застелить пол плиткой, в ванной, в гардеробной — вагонкой. Такой пол будет стоить недешево, но позволит заставить ванную работать круглый год.

Сезонный паркет выйдет недорого. Достаточно закрепить древесину на верхушке стропил и накрыть верх обрезной доской.

Каркас

приступать к работе необходимо с подготовки материала. Вам понадобится строганный брус сечением 10 * 5 см. Все деревянные элементы тщательно пропитываются антисептиком.

Схема настенного каркаса: 1 — нижняя планка, 2 — стойки, 3 — верхняя планка, 4 — стойки.

Реализация шлейки состоит из следующих этапов:

1. Размечаем будущее расположение стен. По нему выставляем бары. Для крепежа используем гвозди.
2. Осуществляем обвязку основы.
3. Ремонтируем промежуточные опоры.
4. Для усиления крепежа берем металлические пластины, уголки.

Нижняя и верхняя обвязка состоит из досок.

Стропильная система крыши

Вам понадобится такой набор:

• выхлопной комплект;
• поворотные полосы;
• балки для балок 15 × 5 см;
• карнизные рейки;
• 20 кв.м металлочерепицы.

Для ванной небольшой площади часто обустраивают плоскую, двускатную или шатровую крышу.

Разберем устройство двускатной крыши поэтапно:

1. лучше всего собрать стропильную систему на земле, а по готовности приподнять и закрепить ее. Так будет безопаснее и быстрее.
2. Чтобы ускорить процесс, вы можете создать макет.
3. В верхнюю часть опор укладывается балка и фиксируется гвоздями (как вариант — саморезами). Ровность кладки проверяют уровнем.
4. В стропилах вырезают пазы под стропила.
5. Собирается стропильная система. По форме он напоминает несколько соединенных между собой треугольников. Поперечные перекладины вырезаются и помещаются между каждым треугольником.
6. Сначала обнажаются передние части и между ними натягивается веревка. Положение шнурка соответствует коньку.
7. Шаг крепления треугольников (ферм) — 1,2 м.
8. Собранные балки испытывают по пазам. Если элементы подходят четко, их крепят саморезами или гвоздями.
9. Установлены поперечные распорки.
10. Над стропилами закрепляют перекладину.
11. К тому же крыша просто обшивается фанерными листами.
12. Сверху укладывается рубероид.
13. Укладывается металлочерепица.
14. Фронтоны облицованы OSB. Вырезаются элементы необходимого размера, фиксируются к опорам саморезами.

Если крышу предполагается использовать как чердак, стропильная система должна быть оборудована вспомогательными деревянными опорами и прикрепленными к ним дверцами.

Рекомендуется утеплить крышу, если ванная будет использоваться постоянно. Когда есть чердак, нет необходимости утеплять здание.

Стены

Стены можно сделать из досок сечением 5 * 10 см.

Краткий обзор работ:

1. Проверяем выставленные опоры каркаса на соответствие уровню.
2. Скрепляем промежуточные стойки с шагом до 1 м.
3. Осуществляем верхнюю обвязку, то есть пространство между опорами на верхней части каркаса прикрываем досками.
4. Таким же образом делаем нижнюю обвязку.

По окончании можно приступать к монтажу гидроизоляционного материала и утеплителя.

Утепление конструкции

В блоке для ванной, который будет использоваться постоянно, важно не только правильно выбрать утеплитель и закрепить его, но и предусмотреть качественную пароизоляцию. Он не позволит утеплителю впитывать влагу.

Схема утепления стен парилки

Потолок

Внутренняя обшивка потолка начинается с крепежа гидроизоляции, точения деревянных досок. В промежутки между обрешеткой вставляется утеплитель. Верх закрыт пароизоляционным слоем.

На фото: потолок обшит вагонкой

Установка окон и дверей

Уже на этапе проектирования в здании санузла планируются проемы для окон и дверей. Они могут быть стандартной формы — квадратной, прямоугольной и необычной — в виде многоугольника, арки.

вряд ли у вас получится качественно установить окна или двери нестандартной формы, поэтому лучше сразу заказать установку у производителя. Также это часто входит в стоимость продуктов.

Чаще всего выбирают металлопластиковые стеклопакеты, благодаря доступной цене, простоте монтажа и длительной эксплуатации.

Конструкции выровнены, стыки продуваются пенополиуританом.

Внешняя обшивка

Внешняя облицовка каркаса выполняется простой планкой. Гидроизоляционный материал уже уложен. Полосы крепятся горизонтально саморезами.

Рекомендуется приобретать сырье, высушенное в печи и пропитанное антисептиками еще в процессе производства. Его продолжительность будет больше.

Санузел совмещенный, сауна, отделка деревянными досками, выглядит аккуратно и естественно.

Внутренняя отделка бани

Для парилки предпочтительнее брать покрытие из твердых пород дерева. В других сферах, помимо дерева, используются панели ПВХ, декоративная штукатурка и другие материалы.

Тема статьи: «Как сделать скамейки и полочки в ванне».

Подробные рекомендации по внутренней отделке: «Дизайн ванной».

Чертежи для мини бани с фото: выбираем оптимальный тип постройки

Панельные или каркасные мини-умывальники могут иметь разные размеры и разную этажность. Но чем больше этажей, тем больше нагрузка на фундамент, а значит, цена последнего увеличивается в несколько раз. Предлагаем вам рассмотреть проекты строительства с чертежами и выбрать оптимальный тип вашей будущей парилки.

Фото чертежа для мини-ванной 3х4:

Фотографический дизайн для мини-ванной 3×3

ИЛИ:

Фотографический чертеж ванны 4х4

Проекты саун 6х4

Советы по выбору строительных материалов

Для возведения стен каркасной ванны из дерева необходимо выбирать лиственные сорта, так как они менее подвержены деформации, а также обладают высокой степенью теплоизоляции.

Доска из лиственницы для реализации ванной

Также можно использовать более дешевый материал — сосновые доски и брус, но в этом случае они подходят только для строительства самого каркаса. Для внутренних отделочных работ их лучше не использовать, так как при нагревании сосна выделяет смолу, которая не только издает специфический запах, но и при контакте с телом человека может вызвать термические ожоги.

Сосновая доска для строительства ванной

Наружные и внутренние стены ванной комнаты обычно покрывают листовыми панелями OSB или DSP, которые доступны по цене и просты в установке.

Бетонно-стружечная плита для облицовки стен

Не рекомендуется использовать ламинированные битумные материалы для устройств пароизоляции, так как под воздействием высокой температуры они будут издавать специфический неприятный запах. Лучше всего покупать дешевый пергамин или фольгу.

Фольгированный утеплитель для стен

Внутренняя обшивка обычно выполняется вагонкой, а внешняя обшивка или сруб.

Блок-хаус для наружной отделки стен

Обшиваем стены – завершающий этап

Для облицовки стен снаружи лучше использовать OSB-4 толщиной 12-15 мм. Листы нужно обрезать так, чтобы края совпадали с сеткой. Не должно быть свисающих краев. В местах расположения оконных и дверных проемов необходимо сделать пропилы с помощью лобзика или ножовки.

Для крепления листов используйте фосфатированные саморезы длиной 60-70 мм. Расстояние от края листа до шурупа должно быть 10 мм. Расстояние крепежа по краям не должно превышать 150 мм. В центре листов шаг саморезов можно увеличить до 300 мм.

Облицовка стен

Убедитесь, что между краями листов оставлено расстояние около 5 мм, то есть так называемый компенсатор. В противном случае листы облицовки могут деформироваться из-за теплового расширения. Все швы необходимо заполнить пенополиуританом. Таким же образом сшейте фронтоны постройки. Затем стены можно отделать любым «сухим» отделочным материалом фасада: вагонкой, сайдингом, термопанелями и т.д. Изнутри оклеить стены вагонкой. Если вы не знаете, как прикрепить покрытие к стене, прочтите статью на эту тему.

Это все основные моменты построения каркаса. Даже если вы новичок, вы можете построить небольшую ванну за неделю или две.
