Пирог пола каркасного дома: устройство, способы и материалы, строительство

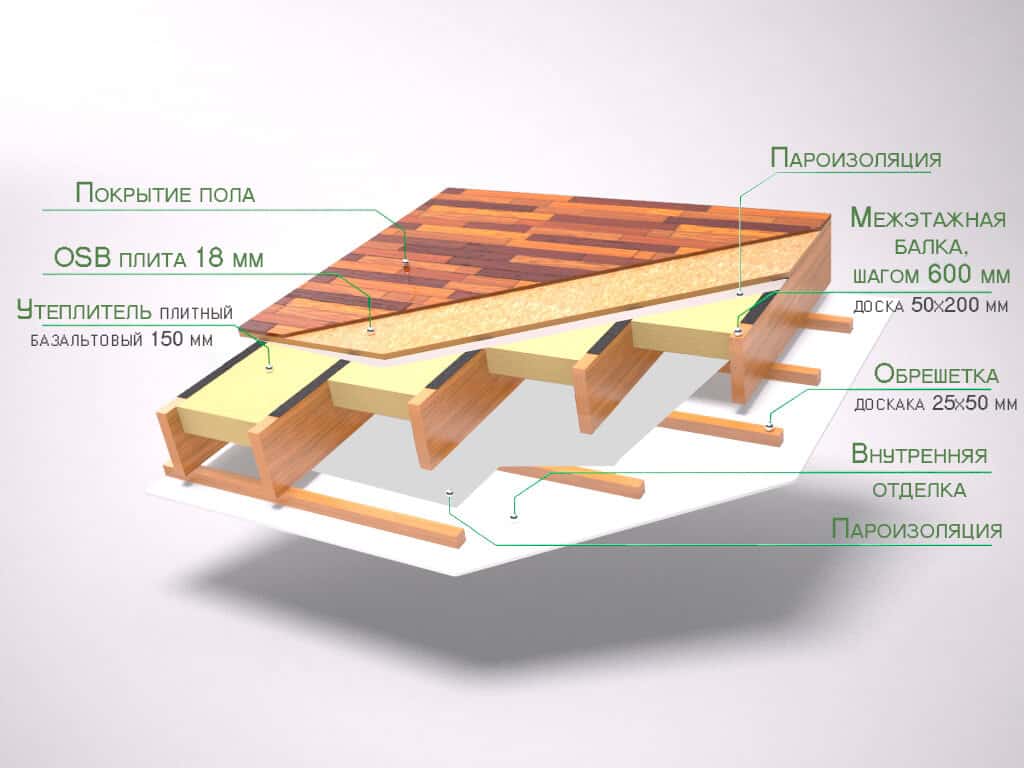

Устройство перекрытия

Перед началом работ по устройству перекрытий деревянного дома на каждую конструкцию составляется поэтажный план каркасного дома. По этому чертежу определяется количество балок и место их установки. Также выполняется резка листового металла и установка изоляции. После разработки поэтажных планов начинаю перекрывать деревянный дом.

Этапы устройства перекрытия каркасного дома

1. По периметру здания устанавливаю обвязочную балку, к которой в дальнейшем буду прикреплять балки перекрытия.

2. Отмечаю точки крепления балок. Беру с плана этажа.

3. В каждой точке крепления устанавливаю опорный башмак, в который будет вставляться балка.

4. В нижней части балки прикрепляю черепной блок, на который будут крепиться табло. Такой подход требует перекрытия цоколя деревянного дома, пирог которого отличается от других видов перекрытия.

5. Устанавливаю балки перекрытия в стационарную обувь и осуществляю их крепление гвоздями через специальные отверстия в креплениях. Стропила устанавливаю так, чтобы блок черепа оказался внизу.

6. Я собираю шкафы для документов, размещая их на черепном блоке.

7. Поверх подшивки устанавливаю гидробарьерную мембрану.

8. Монтирую утеплитель, помещая его между балками, чтобы не было зазоров

Также стоит обратить внимание на то, чтобы утеплитель не набухал и не выступал за верхний край балки

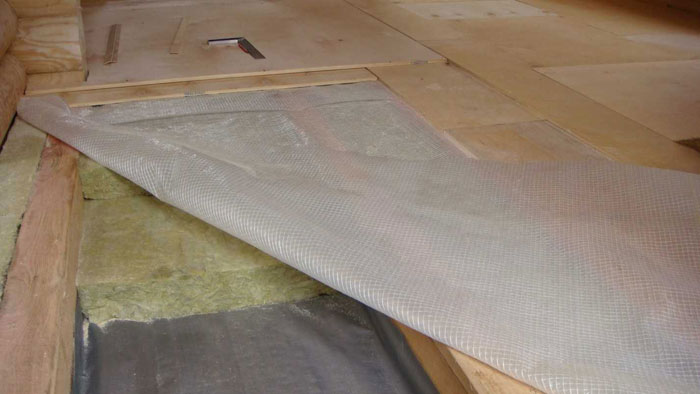

9. Всю поверхность утеплителя покрываю пароизоляцией, закрепляя степлером на стропилах. Обязательно устанавливайте с нахлестом полос 10-15см.

10. Сверху на стропила монтирую контррельсовую рейку толщиной до 20 мм, которая обеспечит вентиляционное пространство для удаления скопившейся влаги.

11. Поверх контррешетки укладываю пол из рифленой доски, фанеры или OSB

важно, чтобы толщина пола была не менее 22 мм. Такой параметр материала не даст отклонений и «прогулок» пола

Поверх пола можно установить верхнее напольное покрытие.

Если укладывается фундамент, на котором расположен деревянный дом, то дополнительно утеплить перекрытие 1 этажа листами пенополистирола. Поверх пенополистирола кладу цементную стяжку.

Укладываю перекрытие второго этажа в деревянном доме в такой же последовательности с усадкой. Крепить черепные бруски для перекрытия пола не нужно. Щиты (или листы OSB) крепятся к низу стропил саморезами.

Напоследок хочу вас предупредить: никогда не монтируйте листы гипсокартона прямо на стропила. Конструкции дома мобильные и со временем швы между листами разойдутся и потрескаются.

Теплоизоляция пола первого этажа

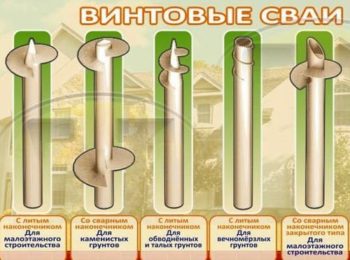

Если вы решили построить дом на винтовых сваях своими руками, особое внимание следует уделить утеплению этажа первого этажа. Пирог конструкции деревянного пола второго этажа не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях осуществляется с использованием подшивки стропил

Для этого на прикрепленные к низу бревен рейки укладываем плиты OSB или фанеры. Дизайн в разрезе будет напоминать букву W

Как правило, строительство домов на сваях осуществляется с использованием стропильной опиловки. Для этого на прикрепленные к низу бревен рейки укладываем плиты OSB или фанеры. Дизайн в разрезе будет напоминать букву S.

Схема пирога деревянного пола по лагам с утеплителем

Теперь можно приступить к устройству гидро- и пароизоляции. Для этого нужно сделать следующее:

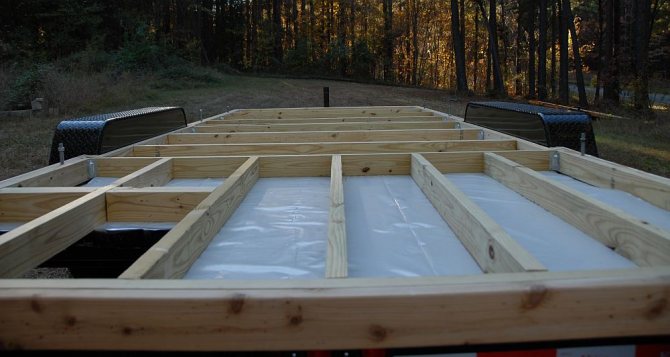

1. На верхнюю часть бревна расстилаем гидроизоляционную пленку так, чтобы она опускалась в промежутки между бревнами. Можно использовать мембранную гидроизоляцию или обычный лист.
2. В промежутки между лагами (над пленкой) кладем теплоизоляционный материал. Для этих целей подходит минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше всего использовать базальтовую вату.
3. Гидроизоляционную пленку на бревнах следует закрепить степлером.
4. Строительный пирог первого этажа в доме на сваях обязательно должен включать в себя пароизоляцию. Если вы строите своими руками, не забывайте, что пароизоляционный материал укладывается внахлест 150 мм. Стыки необходимо проклеить.

Таким способом возведение первого этажа осуществляется в любом помещении, будь то ванная, кухня или гостиная. Что касается строительного пирога второго этажа, то его можно сделать без тепло- и гидроизоляционного материала. А вот в ванной и других местах с мокрыми процессами стоит в конструкции пола уложить гидроизоляционный слой. В видео ниже вы сможете подробнее узнать о строительстве пола дома на сваях своими руками.

Укладка напольного покрытия

Следующий слой конструктивного торта делается из доски толщиной 3 см. Укладывая доски своими руками, соблюдайте шаг в 40-50 см. Такой поворот бревен позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Далее возведение пола дома выполняем в таком порядке:

1. По обточке досок выполняем укладку черного пола. Это может быть рифленая или обычная доска. Прикручиваем к обрешетке саморезами.
2. Уложить купленный пол на доски можно своими руками.

Так как в ванной и санузле лицевой слой пола будет состоять из плитки, на черновые доски лучше уложить фанеру или OSB, чтобы выровнять поверхность. При этом в таких помещениях необходимо укладывать дополнительную гидроизоляцию в конструкционный пирог, укладываемый на фанеру.

Тёплый пол каркасного дома

Своими руками можно сделать теплый пол в доме на сваях. Это не показано на видео ниже, но процесс прост и выполняется в следующей последовательности:

1. Конструктивный пирог теплого пола предполагает такой же деревянный несущий каркас, что и неотапливаемый пол, с той лишь разницей, что листы фанеры укладываются не на щиты, а на черепные бруски, прикрепленные к бревнам саморезами на опоре стороны. Можно использовать блок черепа сечением 30х30 мм и фиксировать с шагом 15-20 см.
2. После укладки фанеры на бруски и проведения гидроизоляции в пространство между бревнами закладываем пенополистирол. Верхняя поверхность панелей из пенополистирола должна быть заподлицо с верхом бревна.
3. Далее нужно уложить слой пароизоляционной пленки, разместив ее на стенах выше предполагаемого уровня готового пола.
4. Поверх пленки укладываем армирующую сетку и заливаем тонким слоем цементного раствора.
5. Затем кладем нагревательные маты системы теплых полов на светоотражающий слой фольгированного утеплителя. Делаем бетонную стяжку.
6. Выполняем укладку напольного покрытия. Если пол в ванной или кухне, можно использовать плитку.

Каким может быть пол деревянного дома: обзор существующих вариантов

Для организации напольного покрытия чаще всего используются следующие материалы:

• паркет;
• клееная паркетная доска. Материал стоит дешевле обычного паркета, при этом не представляя существенных внешних отличий, но несколько ниже по ряду эксплуатационных характеристик;
• массивная паркетная доска;
• массивная деревянная доска.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по устройству и утеплению каркасного перекрытия на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептическим и огнезащитным составом.

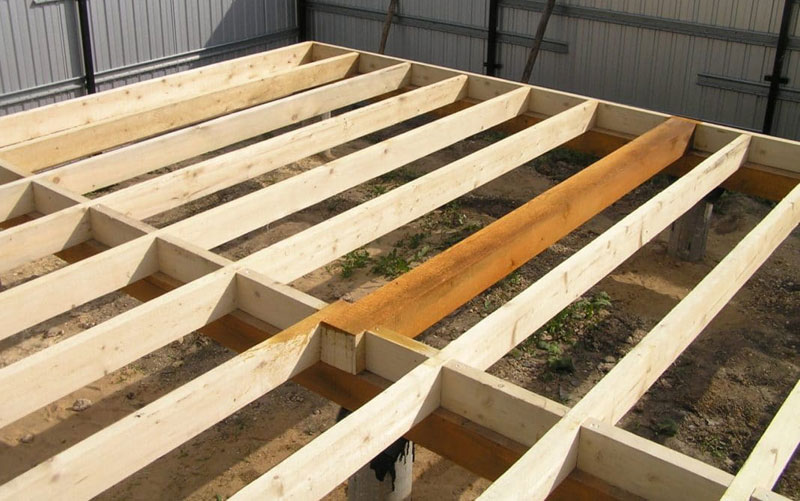

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические головки для крепления стропил закреплены. Дальнейший ход работ:

1. Просверлите четыре отверстия в каждой «ножке» крепления для шурупов.
2. На головы уложите гидроизоляцию, например рубероид.
3. По периметру конструкции расположите балки и соедините элементы между собой «посредине дерева».
4. Прикрепите стропила к головкам саморезами.
5. Вставьте оставшиеся балки внутрь периметра.
6. Также соедините детали облицовки стальными скобами.
7. Проверьте горизонтальность расположения балок.
8. Залить обрешетку внизу стропила — основу для крепления каркаса.

Полезно: как рассчитать точку росы

Черновая основа и теплоизоляция

Поверх направляющих уложите листы OSB, ДСП или влагостойкой фанеры. Если используются обрезные доски, их нужно прибивать перпендикулярно лагам.

После подготовки чернового пола его начинают утеплять:

1. Покройте основание гидроизоляционной пленкой.
2. Поместите утеплитель в ячейки между лагами. При резке минеральной ваты необходимо обеспечить запас по 0,5 см с каждой стороны для максимального сцепления и предотвращения появления мостиков холода.
3. Накройте утеплитель пароизоляционной мембраной с нахлестом между слоями. Швы проклеить изолентой.

Дальнейшие действия зависят от типа пола.

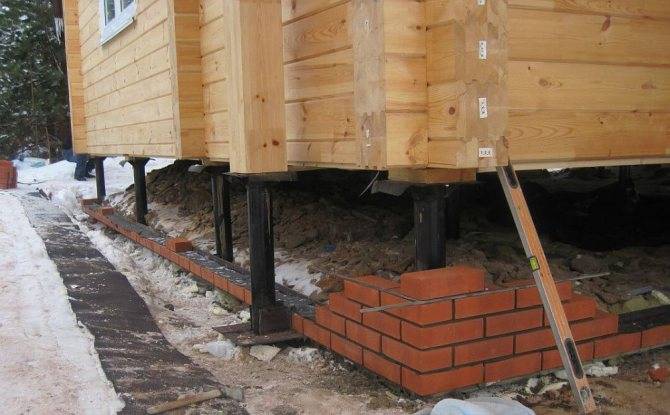

Создание термического контура цоколя

Устройство пола дома на сваях обязательно предусматривает направляющую цоколя. Возможны следующие способы утеплительной отделки:

1. Каменная кладка. Основа — подушка из щебня и песка. Пикап устроен в половину кирпича, армирование не требуется. Для работы используйте керамический или клинкерный кирпич.
2. Сайдинг. Термоплиты устанавливаются на коробку из оцинкованного профиля или стержня, собранную на сваях.
3. Профнастил. К перфорированным стойкам приваривают стропила, которые служат основой для крепления профлиста.
4. DSP. Листовой материал монтируется по аналогии с профлистом. Снаружи можно отделать гибкой плиткой, керамогранитом.

Независимо от выбранного способа отделки подземной части необходимо предусмотреть «форточки» — проемы для естественной вентиляции.

Отмостку дома выкладывают бетонной стяжкой, тротуарной плиткой или брусчаткой. При организации необходимо выдерживать угол наклона 4 ° наружу. Шов фальшподвала заделать отмосткой необходимо в обязательном порядке. Это предотвратит попадание талой воды и атмосферных осадков в недра.

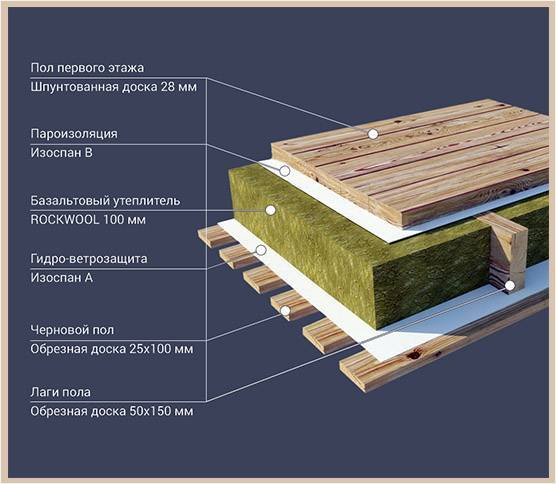

Пирог пола первого этажа в каркасном доме

Свайный фундамент

Укладка пола в домах на свайный фундамент имеет особенность — множество опор, расположенных в одной плоскости, позволяют укладывать на них бревна и образовывать черновой пол.

Если зазоры между сваями большие, перед установкой бревен перпендикулярно опорам монтирую балки, на которые кладу бревна с заранее рассчитанными интервалами.

Далее раскладывается напольный пирог деревянного дома на винтовых сваях в такой последовательности:

1. Установка опорной планки по нижнему контуру бревна и несущего перекрытия из ДСП или водостойких плит OSB 25мм.

2. Укладка гидроизоляционной пленки. Полотна перекрываются примерно на 15 см с обязательной оклейкой скотчем. Полосы кладут на бревна, прикрывая их бортами, и опускают на пол. Это создает влагостойкое покрытие, которое продлевает срок службы настила и опор.

3. Затем между лагами на их верхних этажах ставлю изоляцию. Заливаю сыпучие материалы (цементобетон, керамзит и так далее) и разравниваю. Нарезаю минеральную вату или пенополистирол так, чтобы детали плотно входили в зазор между лагами. Заполняю существующие стыки и трещины пенополиуританом и дополнительно проклеиваю полоской изоленты, избегая зазоров, через которые может циркулировать воздух.

4. Накройте теплоизоляцию пароизоляционной мембраной. На нем по краям лага закрепляю планки, которые создают воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую черный пол.

Ленточный фундамент

При использовании ленточного фундамента под несущими стенами находится прочный бетонный фундамент. Опорной сетки нет, бревна фиксируются только по краям и опускаются на всю длину.

При значительном количестве пролетов необходимо установить дополнительные опоры, чтобы избежать чрезмерного прогиба бревна (он не должен превышать 1/200 длины). В этом случае я не кладу основной ряд балок, а увеличиваю толщину бревна или использую двойные балки.

Напольный пирог деревянного дома на ленточном фундаменте создается в такой последовательности:

• Устанавливаю опорные рейки и собираю нижнюю деку.
• Укладка гидроизоляции.
• Устанавливаю теплоизолятор.
• Устанавливаю верхний слой пароизоляционного материала, закрепляю планки встречной решетки.

Монтаж чернового пола.

Монолитный (плитный) фундамент

Такой фундамент представляет собой сплошную бетонную плиту, которая одновременно служит перекрытием первого этажа.

Торт первого этажа в деревянном доме на монолитном основании укладываю в следующем порядке:

• На плиту наношу гидроизоляционный слой: толь, толь, другие рулонные материалы или заливаю расплавленным битумом.
• У меня задержки.
• Ставлю (или засыпаю) в пространство между лагами утеплитель.
• Укладываю верхний слой пароизоляции.

Монтаж чернового пола.

Независимо от типа фундамента в местах расположения бытовой техники и тяжелого оборудования (насосы, котлы и т.д.), Перегородок или лестниц требуется усиление пола. На участке под камин или печь укладывают базальтовую стекловату или другой негорючий утеплитель и асбестоцементный лист под готовый пол.

строю сам — 100% гарантия качества

Я всю работу делаю лично, у меня своя команда

Сначала я занимался кровлей, но строю каркасные дома более 12 лет

Строительные материалы без дополнительных затрат

я привезу вам все материалы по закупочной цене (сравните мои предложения)

99% довольных клиентов, которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправили за 2 дня) Отзывы обо мне можно смело искать в интернете под названием сайта Степанов или Михаил

Этап формирования каркаса

Мастера советуют остановиться на хвойных деревьях. Это связано с противогрибковыми свойствами смолы и ее приятным ароматом. Технически это могут быть детали принудительной или естественной сушки, клееный брус. По сравнению с последними наблюдается повышенная устойчивость к деформации и высыханию.

Перед началом строительства материал необходимо пропитать защитными составами. Антипирены предназначены для снижения порога возгорания. Биозащита — профилактическое средство от плесени и грибка, отпугивает жуков и насекомых.

Стандарт противопожарной защиты древесины

На практике происходит относительно быстрое ухудшение положения металлических пластин и углов древесины. Чтобы этого не произошло, мастера советуют перед установкой смазать изделия машинным маслом. Это также защитит фурнитуру от коррозионных процессов.

Последовательность возведения стенового каркаса

Перед устройством вертикальных конструкций формируется ленточное основание, столбы или колонны. Такая база хорошо подходит для легких построек. Над готовой подставкой устанавливается строп. Для этого можно использовать деревянную балку или армированный металлический профиль. Как правило, предпочтение отдается первому. Под него необходимо уложить лист гидроизоляции.

Возведение каркасных стен начинается со сборки каркасной части. Работа выполняется в следующем порядке:

Угловые столбы. Здесь чаще используются деревянные заготовки, так как с ними проще проводить монтажные работы, они экологически чистые и сравнительно мало весят. Понадобится брус сечением 100 * 100 или 150 * 150 мм. Можно взять обрезные доски размером 50 * 150 мм (их связывают по 2-3 штуки). Разместите элементы по углам будущей постройки.

Для крепления устанавливаются металлические уголки с армированием в виде центральной арматуры. Для исправления положения стоек устанавливаются временные стойки. Основным крепежом являются шурупы по дереву или оцинкованные гвозди.

Обычные стеллажи. Используемый здесь материал такой же, как и для формирования углов. Переход между элементами наблюдается в пределах от 0,6 до 1 м, благодаря чему удобно укладывать плитный утеплитель, монтировать листы обшивки, панели (в зависимости от проекта). Крепление стоек в нужном положении осуществляется с помощью горизонтальных застежек и перемычек. Также они выступают в качестве заглушки для теплоизоляции, как основание для подвешивания тяжелой мебели и техники. Главное, соблюдать требования к конструкции к уровню, формировать опоры по краям каждого облицовочного материала. Не рекомендуется закреплять перемычки забитыми гвоздями под углом во избежание появления трещин. Лучше использовать уголки и саморезы.

Проемы. Вертикальные части оконных и дверных проемов образованы обычными столбами. Ширина определяется проектными данными. Горизонтальные элементы чаще всего собирают из доски сечением 50 * 150 мм, которые крепятся к боковым элементам с помощью металлических уголков и саморезов. При этом низ должен опираться на дополнительные опоры (стеклопластик), а верх — в виде перемычки из досок, установленных на узкой кромке. Это обеспечит равномерное распределение нагрузки с крыши на проем.

Следующий этап — устройство верхней обвязки

здесь важно подготовить все вертикальные конструкции. Обосновывается это одной из функций обвязки — креплением всех стен и перегородок (их можно собирать из обрезных панелей) между собой

В итоге стропильная система собирается, накрывается, формируется черновой пол (это можно сделать до проектирования каркаса стены).

Выполнение расчетов

Узнайте, какие коммуникации идут на участке, чтобы в дальнейшем избежать проблем с соседями и коммунальными службами. Лучше всего рассчитывать по СНиП 2.02.03-85 Фундаменты свайные. В ходе расчета определяется несущая способность, прочность фундамента.

Учитываются значения и характеристики:

• свайные основания и их оболочки;
• значения горизонтальной нагрузки при совмещении с уклонами конструкции;
• особенности конструкции уже бетонных опор и фундаментной решетки.

Очень важная часть расчетов — расчет нагрузок:

1. Вес снега на крыше гаража, который рекомендуется принимать 190 кг / м2 для северных регионов, 50 кг / м2 для южных регионов и 100 кг / м2 для средней полосы.
2. Нагрузка от утепления фасада и отделки стен.
3. Нагрузка от конструкции не только от крыши, но и от веса обрешетки, утеплителя, балок и других материалов. Керамическая черепица — 60-80 кг / м 2, асбестоцементный материал — 40-50 кг / м 2, рубероид 30-50 кг / м 2, стальной лист 20-30 кг / м 2 .
4. Нагрузка на пол с учетом веса утеплителя.
5. Общий вес конструкции.
6. Рабочие нагрузки. При этом учитывается наличие мебели, оборудования, техники и тд

Расчет фундамента — дело очень сложное, связанное с большим количеством формул, расчетом динамических нагрузок, деформаций и осадки, сезонных нагрузок, веса гаража и его заполнения.

И даже небольшая ошибка может привести к большим проблемам, поэтому, чтобы приступить к быстрому возведению опор своими руками, следует доверить расчеты профессионалам.

Обустройство пола

При выборе подходящего материала для пола в каркасном здании на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на его массу. Желательно, чтобы он был как можно меньше, что избавит опоры здания от лишних нагрузок. Наиболее подходящий вариант — дерево (рекомендуется отдавать предпочтение осине, дубу или хвойным)

Он должен быть хорошо просушен и не иметь видимых повреждений

Наиболее подходящий вариант — древесина (желательно осина, дуб или хвойная). Он должен быть хорошо просушен и не иметь видимых повреждений.

Основание пола должно начинаться из качественной древесины — она ​​должна выдерживать большие нагрузки

Устройство перекрытия каркасного дома начинается сразу после возведения фундамента на сваях и укладки сетки. В сочетании с деревянным полом рекомендуется при устройстве обвязки использовать брус хвойных пород сечением 10х10 см. Если расстояние между отдельными опорами для стропил превышает 3 м, то в середине пролета устанавливаются дополнительные стойки.

Бревна монтируются над несъемными балками: шаг их укладки — 50 см. Рекомендуемый сечение бревна — 10X25 см. Небольшие светильники (под ванную комнату или коридор) можно накрыть штангой 5х15 см. Элементы обвязки снабжены посадочными местами на ширину бревна. Уложенные в пропилы бруски крепятся к основанию саморезами, гвоздями или саморезами.

Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитываются антисептической жидкостью. По нижнему срезу брёвна обшиваются доской 30х30 мм. Для усиления конструкции перекрытия в некоторых случаях используются дополнительные перемычки, проложенные над бревном с шагом 150 см, что обычно требуется при использовании обогреваемой бетонной стяжки внутри деревянного дома. Во всех остальных случаях утепление пола выполняется отдельно.

Джемперы добавят сил полуфабрикату

Выбор теплоизоляционного материала

В качестве изолятора я использую три типа материалов:

• ламинат и кафель;
• масса;
• распыляется.

Самый распространенный материал для теплоизоляции — базальтовая вата.

Он продается в более толстых рулонах или плитке. Для хорошего шумоподавления и теплоизоляции достаточно всего 10-15 см теплоизоляции.

Процесс монтажа очень простой — в зазор между стропилами закладывается вата с расстоянием 3 см для вентиляции.

Насыпные теплоизоляторы (перлитовый песок или керамзит, опилки, шлак, целлюлозная вата) в основном используются для утепления переднего плана каркасной конструкции на ленточном фундаменте. Их укладка также не составляет труда — утеплитель крошится и выравнивается по правилу.

Напыляемая теплоизоляция — это современный и достаточно дорогой материал, изготовленный на основе искусственного латекса. Этот способ более эффективен, так как после застывания на поверхности образуется сплошной слой теплоизоляции, который отличается низкой воздухопроницаемостью и паропроницаемостью.

Я покрываю слой теплоизоляции мембранной пленкой или тканью, которые используются как пароизоляция.

Определение и расчет нагрузок на перекрытия

Чтобы определить толщину балок перекрытия расчетом, необходимо собрать все нагрузки, которые будет нести пол. Возникающие и действующие на перекрытия нагрузки можно условно разделить на постоянные и переменные.

К постоянным нагрузкам относятся:

• вес напольного покрытия и теплоизоляции;
• вес конструкций дома, которые располагаются над полом.

Переменные нагрузки:

• вес шкафа;
• масса жителей и гостей дома.

Чтобы выбрать сечение балок и расстояние между ними, я использую расчет совокупной нагрузки.

Принимаю постоянные нагрузки на межэтажные плиты в зависимости от толщины утеплителя в пределах 210-230 кг / м2. Для потолка в деревянном доме я беру большое значение 255-305 кг / м2, так как применяется больше утеплителя.

Значения переменных нагрузок, напротив, выше для межэтажных этажей и ниже для мансардных и составляют соответственно 210 и 110 кг / м2.

Я нахожу значение общей нагрузки, добавляя константу и переменную. Далее по таблицам определяю сечение стропил.

Создание чернового пола

Кроме того, когда в деревянном доме собраны самые основные части полов, необходимо сделать черновой пол. Для него можно купить необрезную доску, OSB, фанеру и т.д. Все бревна сшиты из нее. Здесь пригодятся опорные стержни, если в качестве материала для чернового пола используется OSB. Важно помнить, что на этом этапе проводятся работы, связанные с утеплением и гидроизоляцией.

Шаг 1. Между лагами и перемычками нужно положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и др. укладывается так, чтобы по краям лага оставалось свободное пространство — требуются вентиляционные зазоры.

Укладка утеплителя

Шаг 2. На этом же этапе важно выполнить все основные коммуникации. В противном случае сделать их потом будет сложнее.

Коммуникация также осуществляется на этом этапе

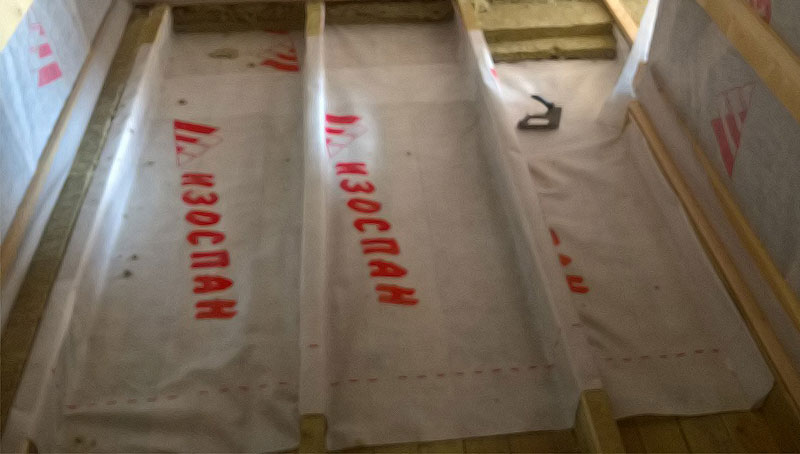

Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и закрепить его. Он защитит торт от попадания влаги извне, а также позволит лишней влаге не задерживаться внутри. Отдельные пароизоляционные листы должны перекрывать друг друга, а стыки фиксироваться и соединяться между собой для обеспечения оптимального уровня защиты.

Установка пароизоляции

Шаг 4. Далее нужно вставить плиты OSB толщиной 3-3,5 см, кроме того, можно вставить обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно остается 2 мм). Если этого не предусмотреть, пол со временем может деформироваться.

Монтаж плит OSB

Шаг 5. После этого этапа вы можете систематизировать свои окончательные планы.

Пирог пола

В деревянном доме расположение полов напоминает слоеный пирог

Каждый слой выполняет определенную функцию, поэтому важно соблюдать технологию строительства, чтобы в доме было тепло… Функции напольного торта:

Функции напольного торта:

• экономия тепла;
• защита от влаги почвы;
• предотвращение образования конденсата;
• звукопоглощение.

Самая простая технология — полить прямо на землю. Слои щебня, песка и рубероида защищают пол от промерзания, а землю — от вздутия.

Пирог пола в каркаснике на сваях

Строительство дома на сваях означает, что между землей и полом будет значительный воздушный зазор. Поэтому пол нуждается в дополнительном утеплении. В качестве утеплителя используется минеральная вата, пенополистирол, пробка, межэтажное перекрытие покрывается гидроизоляционной мембраной.

Бетонный пол торт

Классическая схема:

• подушка из песка;
• геотекстиль;
• щебень различных фракций;
• гидроизоляционный слой;
• изоляционная прокладка;
• цементная стяжка.

Изменения базовой планировки зависят от планировки и почвенных условий. Например, на песчаной почве устраняется слой песка.

Напольный торт OSB

Деревянную доску можно укладывать на подготовленное бетонное основание, бревна или старые деревянные доски. Использовать OSB при устройстве теплого пола нельзя, потому что при нагревании смолы интенсивно испаряются с поверхности.

Монтаж OSB:

• обработать края посуды лобзиком;
• нанести клей по всей поверхности;
• уложить тарелки на подготовленное основание;
• скрепить панели по краям застежками;
• покрыть листы краской.

SIP напольный торт

Сэндвич-панели отлично подходят для организации теплого пола. Несмотря на всю свою силу, они не оказывают сильной нагрузки на фундамент.

Пирог теплый пол:

• цементное основание, обработанное мастикой;
• теплоизоляционная мембрана;
• арматурная сетка с широкими ячейками;
• трубы отопления;
• керамзит утрамбованный;
• лента амортизатора;
• лист;
• SIP панели.

Напольный торт из фанеры

Технология укладки фанеры:

• очистить основание от пыли;
• резать;
• склеивание;
• заделка швов и головок саморезов;
• окончательное выравнивание.

Устройство пирога пола каркасного дома

Как правило, в деревянном доме делают пол на бревнах

Ткацкая техника чаще всего относится к канадской технике. Он отличается от других вариантов тем, что здесь основанием для каркаса и стен служит пол, а не фундамент. При строительстве сначала на фундамент кладут перекрытия, а затем на них устанавливают вертикальные столбы.

Эта особенность определяет необычную конструкцию перекрытия, которую возводят в несколько этапов:

• Чаще всего полы выкладывают по бревнам — деревянным балкам или доскам, установленным на фундамент. Задержки — первый слой такого торта.
• Черновой пол из не строганных досок, плит, реже фанеры закрепляют на бревнах или обшивают снизу. У каждого варианта есть свои плюсы и минусы, поэтому этот момент обсуждается в проекте.
• Конструкция гидроизолирована влагостойкими и ветрозащитными мембранами. Не рекомендуется экономить и использовать полиэтиленовую пленку, так как последняя не пропускает пар, что увеличивает риск образования конденсата непосредственно в слое теплоизоляции.
• Если лаги пришиваются снизу, то между стропилами остаются полости, в которые укладывается утеплитель. Если сверху кладут пол, на плиты гидроизоляции и пенопласта кладут обрешетку, в получившиеся ячейки укладывают маты из минеральной ваты, насыпают керамзит.
• Утеплитель защищен пароизоляционной пленкой: она не пропускает пар и препятствует образованию конденсата.
• Следующий слой — подложка под чистовой пол. Его выбирают с учетом особенностей чистового напольного покрытия.
• Торт дополняется ламинатом, строганными досками, паркетом, линолеумом или другим напольным покрытием.

Общая схема. В зависимости от других характеристик — типа фундамента, изоляционного материала — конструкция может быть изменена.

Устройство водяного теплого пола в каркасном доме без стяжки

можно ли сделать водяной теплый пол без стяжки? Может. Есть две системы: полистирол и реечная шестерня. Полистирол: это листы экструдированного пенополистирола с формованными выступами. В эти выступы укладываются трубы. То есть и утеплитель, и крепление трубы сразу в одной плите. Но цена на такую ​​посуду высока. Поэтому обычно предпочитают стелить обычный пенополистирол, на него сетку, и к ней крепят трубы. Вы тратите больше времени, но меньше денег.

Как сделать пол с горячей водой в деревянном доме без стяжки

Еще один вариант водяного пола без стяжки — стеллаж. Рейки нанизываются на черновой пол с определенным шагом. Шаг рассчитывается таким образом, чтобы в зазоры помещалась труба с теплоносителем. Просто. Но с таким устройством теплоотдача будет снижена. Получается, что труба лежит на панели, над ней прослойка воздуха и только потом покрытие пола. В целом пол будет комфортным, но рассматривать его как вариант с обогревом не стоит.

Водяной теплый пол в деревянном доме без стяжки

Улучшить ситуацию можно, поместив в заготовки металлические пластины. Они лучше поглощают тепло, лучше передают его. И площадь контакта с нагреваемой поверхностью у такого устройства больше. Но опять же, посуда — это доплата. Но пол будет быстрее нагреваться.

Гибкий (мягкий) пол или радиусный плинтус для колонн и криволинейных стен

Утепление пеноплексом снаружи

Внешний утеплитель пенополистиролом отличается быстротой работы. Метод наращивания теплоизоляционного слоя включает следующие этапы:

• подготовка каркаса — очистка от грязи, устранение имеющихся неровностей;
• устройство слоя гидроизоляционного материала (например, полиэтиленовой пленки или специальных мембран);
• пена для укладки (сначала пластины фиксируются на клей, а через 3-4 дня дополнительно фиксируются «грибочками»);
• создание пароизоляционного слоя;
• внешняя декоративная отделка.

Адгезивные растворы предназначены для использования при температуре не ниже 5 °. При работе при более низкой температуре надежной фиксации ожидать не приходится.

Использование паро- и гидроизоляционных материалов позволяет создать так называемый вентилируемый фасад. Такой прием предотвращает проникновение влаги и влажности как изнутри стены, так и снаружи. Это предотвращает разрушение утеплителя и снижает проникновение холодного воздуха в помещение. Чаще всего эту технологию используют для создания изоляционного слоя при декоративной отделке стен сайдингом.

Полная изоляция дома невозможна без утепления крыши. В этом случае поверх стропил кладут изоляционные панели. В основном для установки используются гвозди.

Как сделать качественный фундамент для каркасного дома — пошаговая схема

Шаг 1: Выравнивание поверхности на строительной площадке

Для этого необходимо будет замерить перепады площади. На помощь может прийти специальный строительный инструмент — уровень. Если нет, можно попробовать использовать лазерный уровень. Необходимо прочесать около 10-20 см верхнего слоя почвы. Сделать это можно обычной лопатой. В конце концов, требуется хорошая утрамбовка.

Для этого лучше использовать специальную трамбовку. При отсутствии такой техники можно промокнуть вручную — сделать самодельный инструмент. Для этого понадобится распиленное оцилиндрованное бревно, к которому с одной стороны прибита ручка, а с другой — доска толщиной 5 см.

Шаг 2: Разметка участка

Все строительство начинается с разметки периметра здания. Здесь вам нужно будет забить колышек в угол будущей конструкции. Затем с помощью лазерного уровня протяните веревку до следующего колышка. Вывески необходимо провести по всем несущим стенам дома.

Шаг 3: Создание опорных столбов

Их нужно разместить в углах несущих стен и в местах их пересечения. Рекомендуется рассчитать, чтобы столбы располагались на расстоянии 2,5 м друг от друга. Для создания такой опоры потребуется выкопать ямы или пробурить колодцы. Глубину нужно выполнять ниже уровня промерзания земли. Как правило, он составляет 1-1,5 м. Обязательно делать свес над уровнем земли на 300-500 мм.

Подробнее: Выравниваем полы и стены плиточным клеем — быстрое, легкое и идеальное выравнивание

На дне просверленной ямы нужно сделать «лепешку» из песка и гравия. Это создаст основу-подушку. Рекомендуется делать толщину прослойки 200-300 мм. Заполненный «пирог» не должен уменьшать расчетную глубину стоек. Поэтому глубину ямы нужно учитывать с учетом такой подушки. Если грунт рыхлый и стенки ямы осыпаются, перед заливкой бетона лучше сформировать опалубку.

Для этого потребуется увеличить ширину котлована, чтобы внутри можно было разместить доски для опалубки. По окончании работ формируется арматурный каркас опорных столбов. Бетон нужно заливать в несколько этапов — заливать раствором 30-50 см, после чего необходимо утрамбовывать. Делать это нужно с помощью обычной металлической шпильки или специального вибратора.

Шаг 4: Сооружение ростверки

Если будет принято решение о повышении продольной жесткости фундамента и устойчивости конструкции, необходимо будет сделать горизонтальный железобетонный пояс на столбах. Для этого необходимо, чтобы арматура выступала над стойками примерно на 300 мм. Это позволит связать вместе горизонтальные и вертикальные стержни. По завершении бетон заливается в собранную опалубку. Затвердевший раствор нужно подержать 2–3 недели для набора силы.

Этот шаг не является обязательным при возведении фундамента, так как пол можно строить прямо на опорных столбах. Сетка, в свою очередь, позволяет увеличить несущую способность опоры деревянного дома.

Финальное покрытие

Выбор материала

Выбирая финишное напольное покрытие, необходимо отдавать предпочтение материалам, специально предназначенным для установки на теплый пол. У них будет высокая теплопроводность, а значит, они позволят максимальному количеству тепла уходить на обогрев помещения.

Мягкие полы, такие как ковролин или линолеум, можно укладывать прямо на теплый пол, в то время как твердые полы (ламинат, плитка и т.д.) требуют дополнительной влагостойкой основы из фанеры или гипсокартона.

Монтаж пола первого этажа с пароизоляцией на ленточном фундаменте

Поскольку конструкция дома на таком фундаменте существенно отличается, меняется и технология укладки тортика пола. Ленточный фундамент представляет собой подземную железобетонную конструкцию повышенной устойчивости. После завершения всех работ по его установке земляной слой выравнивается по уровню основания или заливается армированной стяжкой. Подложка укладывается в следующем порядке:

• установка системы заливки над кирпичными опорными столбами, размещенными непосредственно на фундаменте.
• укладка гидроизоляции в 2-3 слоя;
• шапки столбов залиты цементным раствором марки М400;

поверх лага накладывается рифленая крышка.

При кладке обшивки у стен остается компенсационный зазор 8-12 мм. Между самими досками также есть зазор 2-3 мм — это предотвратит повреждение полов при тепловом расширении. Созданный таким образом черный пол позволяет обрабатывать его с любыми типами полов, в том числе с цементными стяжками.
