Технология монтажа сэндвич-панелей: подготовка основания, установка панелей, чертежи узлов

Подготовка основания

Металлический корпус

Есть панели, не требующие установки каркаса, то есть являются самонесущими элементами. Для их установки будет достаточно устройства фундамента. В тех случаях, когда сэндвич-панели не являются самонесущими, потребуется подготовка основания. Как правило, такая основа представляет собой металлическую конструкцию. При его сборке необходимо учитывать ряд нюансов:

• Фундамент необходимо выровнять по горизонтали, максимальное отклонение не должно превышать 3 мм;
• Расстояние между вертикальным и горизонтальным профилями должно соответствовать размерам панелей с запасом по 5 см с каждой стороны для возможности плавного стыковки элементов и установки декоративных ширм;
• При использовании деревянных перил перед установкой их необходимо обработать антисептическими и противопожарными составами, чтобы избежать дальнейших проблем.

Панели, конечно, можно изготовить самостоятельно, но лучше покупать уже готовые, так как панели с завода качественные и изоляционно-клееные.

Проектное положение панелей

Их всегда бросают первыми. Делается он на специальной площадке недалеко от монтажной ручки.

Обвязка со специальной двухлепестковой обвязкой наполнена присосками для вертикального или горизонтального размещения.

В местах расположения суппортов с панелей снимается заводская защитная пленка, поверхность очищается от пыли и грязи, а при необходимости — от льда.

На панель набрасывается ремень безопасности из прочной ткани: для фиксации привязи он соединяется с механизмом захвата. Подготовленные панели подаются на место установки поднятыми на метр (не выше), затем опускаются на определенный уровень (30 см) и размещаются в необходимом положении.

Все панели должны быть установлены согласно проекту: на опорных точках согласно ранее обозначенным ориентирам. Неважно, временный он или постоянный, но панель необходимо хорошо закрепить специальным оборудованием для установки: шаблоном, распорками с зажимами, косилкой и т.д. Только после фиксации можно отцепить панель от крана.

Перед окончательной фиксацией сэндвич-панели важно скрупулезно проверить правильность монтажа, довести ее до проектного положения. Только после этого, в соответствии с проектом, исправляется. После этого его можно будет освободить от временных креплений.

важно постоянно следить за перемещением панели и ее подъемом, чтобы она не гнулась, ее блоки не деформировались. На его покрытии не должно образовываться вмятин и дефектов. Поэтому перемещать бутерброд необходимо осторожно, на небольшой скорости, не дергаясь и не двигаясь.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливаются шипом вперед, т.е. «шип в пазу». Но можно сделать и «чаевые», наоборот.

Обычно монтажные работы начинаются с угла конструкции — регулируется вертикальность, затем панель прижимается к балкам, фиксируется саморезами толщиной 5,5 см при креплении к балкам и металлическим колоннам.

Длина этих шурупов зависит от толщины самих панелей. Для этого была разработана специальная таблица.

Собрав саморезы необходимой длины, их кладут на горизонтальную линию по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

Монтаж саморезов начинается с верхнего конца, которые крепятся к стропилам от верхнего ряда к нижнему.

Если оставить верхнюю часть панели незафиксированной даже на короткое время, например, во время перерыва, она может сломаться.

В том случае, если для затяжки винта используется уплотнительная шайба, следует учесть некоторые нюансы. Если затяжка будет слишком сильной, шайба деформируется.

Процедура считается наилучшей, если шайба не расплющивается, а плотно прижимается к листу.

С внешней стороны к поверхностям перемычек, балок и стеновых балок крепится термоизоляционная лента.

Это необходимо для снижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед установкой каждой последующей панели в «паз» замка предыдущей плиты вводится специальный герметик-герметик для наружных работ.

Вместо этого вы можете использовать герметик из бутилкаучука 8 мм или герметик TSP 8×3 мм.

С их помощью происходит пломбирование замка от внутренней стены. Следующая панель вставляется именно в этот замок.

Затем проверяется герметичность соединения, проверяется вертикальность панели, производится ее крепление, выполняются все необходимые работы, как и для предыдущих.

Недопустимо образование рыхлых стыков и трещин. Швы торцевой панели обработаны минераловатным герметиком.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и в случае вертикального расположения, теплоизоляционная лента наклеивается на каркас здания (прогоны и колонны), где они будут соприкасаться с панелями.

С угла объекта начинают монтировать панели. Панель устанавливается пазом вниз на основание, проверяется ее горизонтальность и прочно фиксируется.

Крепление происходит так же, как и в первом случае, аналогичным образом с помощью упомянутых ранее саморезов и герметика. Вертикальные стыки обрабатываются пенополиуретаном и минеральной ватой, затем по проекту закрываются элементами специальной формы.

Плюсы и минусы

Популярность и востребованность сэндвич-панелей на протяжении многих лет объясняется большим количеством преимуществ перед другими материалами.

Преимущества сэндвич-панелей:

• возможность быстрого монтажа — на обшивку и возведение стен уходит время;
• легкий вес — конструкция из панелей намного легче кирпичной или бетонной, поэтому не требует дополнительных затрат на возведение прочного фундамента;
• конструкции легко демонтируются, их можно модернизировать или перевезти на новое место;
• экономия — дом из сэндвич-панелей будет стоить в несколько раз дешевле кирпичного или блочного;
• пожарная безопасность: благодаря металлическим листам теплоизоляционный слой защищен от прямого возгорания. Исключение составляют сэндвич-панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучить состав;
• экологичность: для производства панелей используются только безопасные для природы и здоровья человека материалы;
• прочность — сэндвич-панели для стен изготавливаются из толстого листового металла, который не подвержен механическим повреждениям;
• теплоизоляционные свойства — этот параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция — чем толще панель, тем лучше ее звукоизоляционные свойства;
• сэндвич-панели можно устанавливать в любое время года, за исключением особо холодных зим с сильными морозами из-за риска образования льда на стыках.

Для строительства используются следующие виды сэндвич-панелей:

1. Кровля — строительная и кровельная. Как правило, они изготавливаются из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, имеют гладкий плоский профиль, ширину панелей 120 см и отличаются малым весом и, как следствие — низкая нагрузка на несущие стены. Стандартная крыша из таких панелей длиной 12 метров весит всего 70 кг. Внутренний наполнитель кровельных сэндвич-панелей — стекловолокно, обладающее хорошими теплоизоляционными свойствами.
2. Стеновые — они отличаются толщиной и большим весом, потому что в отличие от кровли они должны придавать зданию прочность и жесткость. Они оснащены специальными ребрами жесткости, которые позволяют им выдерживать даже порывы ураганного ветра со скоростью до 190 км / ч. Наполнитель в таких панелях — пенополиуретан. При толщине изоляции 10 см стеновая сэндвич-панель длиной 12 метров будет весить примерно 110 кг. Эти изделия отличаются хорошей несущей способностью и могут применяться в жилищном строительстве.
3. Особые — используются для строительства необычных построек, например, морозильных камер или складов. Толщина изоляционного слоя внутри них может варьироваться от 40 мм до 25 см. Специальные панели небольшой толщины используются для строительства легких конструкций (складов или точек продаж), а более толстые требуются для строительства холодильных камер. Они могут иметь разные размеры, фактуру, системы крепления и так далее

Значение нащельников и их монтаж

При установке сэндвич-панелей не стоит недооценивать стоимость последней установленной полосы. Они надежно защищают стыки отдельных элементов и утеплитель между ними от влаги, мороза, ветра и механических повреждений.

Накладки устанавливаются:

• на пересечении двух элементов;
• по периметру оконных и дверных проемов;
• во внутренних и внешних углах дома;
• на концах парапетов;
• на коньках.

При установке вертикальных планок выполняется нахлест 10-12 см. Крепеж — саморезы оцинкованные. Их прикручивают с шагом 30 см. Для более надежной защиты утеплителя и идеального прилегания к панелям по краям полос укладывается слой силиконового герметика.

Кровельные сэндвич панели с дополнительным утеплением

Кровельные сэндвич-панели с дополнительным утеплением К-100 + 50,150 + 50, 150 + 100, 150 + 150 или 150 + 200. По стропилам. Общая толщина утеплителя составляет 150, 200, 250, 300 или 350 мм. При строительстве кровли с дополнительным утеплением основной утеплитель закладывается в полости сэндвич-профилей. Z-образные прогоны высотой 50, 100, 150 или 200 мм монтируются поверх сэндвич-профилей после приклеивания теплоизоляционной ленты UPTP к полкам сэндвич-профилей. Шаг Z-балок определяется несущей способностью кровельного покрытия. В плоскости Z-образных балок укладывается дополнительная изоляция общей толщиной 50, 100, 150 или 200 мм соответственно. Для получения необходимой толщины используется комбинация изоляторов толщиной 50 и 100 мм при этом должно быть гарантировано пространство между стыками между плитами слоя. Для защиты утеплителя от проникновения влаги под кровлю из-за атмосферных воздействий поверх Z-образных балок укладывают проницаемую для паров ветра мембрану TYVEK или ее аналоги. Для устранения «мостиков холода» между балкой Z и покрытием , приклеивается термоизоляционная полоса от изолятора UPTP.

Советы от профессионалов начинающим

Монтаж сэндвич-плит — это последовательное выполнение несложных операций. С ними без особого мастерства справится даже неопытный установщик. Однако необходимо соблюдать некоторые тонкости, которые убережут вас от ошибок и предотвратят порчу материала:

• Во время всех операций с картой необходимо следить за сохранностью защитного покрытия, особенно на основе полимеров. Вы не можете ударить по нему, позвольте фишкам лопнуть. Важно не опираться на установленные элементы лестниц, инструменты и оборудование.
• Облицовку плит, основу которых составляет минеральная вата, следует производить только в респираторе.
• Не реже одного раза в год следует проверять поверхность стен и крыши на предмет повреждений. Грязь необходимо убирать мягкой щеткой.
• Повреждения защитного слоя восстанавливаются специальными красителями.

Соблюдая эти правила, можно значительно увеличить срок хранения бутербродов.

Трехслойные сэндвич-панели: монтаж фасонных элементов

Для чего нужна фурнитура?

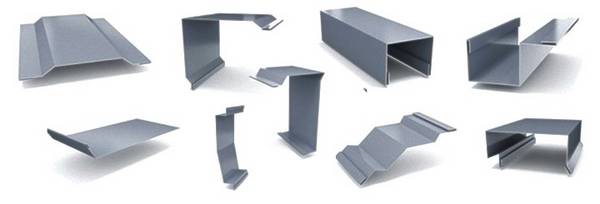

Их применяют для надежного закрытия стыков панелей: они могут быть цокольными, угловыми, могут служить для проемов каркаса и т.д. Устанавливаются согласно конструкции монтажных уголков и перекрывают герметизирующие стыки.

Для их установки разработаны специальные правила. Монтаж осуществляется таким образом, чтобы гарантировать герметичность агрегата. Нахлест горизонтальных элементов должен быть не менее 5 см, вертикальных элементов 8-10 см. Крепление фасонных элементов начинается снизу здания и ведет к коньку.

При необходимости подгоняют отдельные элементы, избегая образования зазоров и щелей. По стыкам поверхностей фасонных элементов с панелями они заделываются наружным герметиком. Снаружи здания элементы крепятся к панелям саморезами 28 мм х 4,8 мм через прокладку. Крепление также можно производить комбинированными заклепками.

Подъём панелей

Транспортные панели

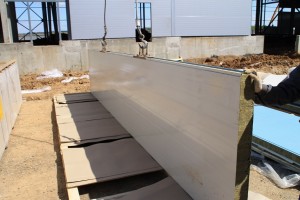

Доставка на объект осуществляется автомобильным транспортом в так называемой транспортной упаковке, подъем которой на высоту монтажных работ осуществляется с помощью специального оборудования — вакуумного подъемника (крана с присосками). При отсутствии такой возможности для этой цели можно использовать традиционный кран или лебедку с текстильными тросами.

В этом случае необходимо предпринять ряд действий, чтобы не повредить сэндвич-панели:

• Используйте только мягкие ремни безопасности;
• Захват упаковки непосредственно за сами лямки недопустим, необходимо использовать специальные мягкие пломбы;
• Для защиты запорных элементов панели от повреждений ремнями безопасности используйте деревянные распорки длиной не менее 120 см, которые должны находиться на равном расстоянии в верхней и нижней части транспортной упаковки;
• Также запрещается поднимать панели прямо с поддонов; вам нужно удалить их оттуда и перетащить на плоскую поверхность.

Монтажная резка и сверловка

Резать сэндвич-панели необходимо строго в горизонтальном направлении, а горизонтальность линий реза проверяется строительным уровнем (лазерным или водяным, но не пузырьковым) с обеих сторон.

Перед тем, как вырезать, нужно убедиться в правильности начерченных линий, так как в данном случае очень уместна поговорка про семь раз. В первую очередь нужно разрезать металл, во вторую — утеплитель.

В качестве инструмента нужно использовать ленточную или дисковую пилу со специальными принадлежностями для резки металла или лобзик.

Первые два предпочтительнее, потому что при пилении лобзиком трудно оставаться ровным. Угловую шлифовальную машину (болгарку) лучше не использовать, так как даже на самом маленьком устройстве количество витков таково, что на месте реза образуется среда с высокой температурой, и это может вызвать возгорание изоляции.

Кроме того, в месте воздействия болгарки металл теряет устойчивость к коррозии. Чтобы просверлить отверстия под крепеж, нужно использовать обычное сверло, не забывая при этом удалять стружку с поверхности элементов. Панели, покрытые оболочкой из дерева или ПВХ, разрезаются тем же лобзиком или обычной ручной пилой со средними зубьями.

Установка стеновых сэндвич-панелей

В процессе сборки стен из сэндвич-панелей главная задача — избежать перекосов и неточностей в стыках. При необходимости панели можно разрезать прямо на месте с помощью лобзика (таким образом, например, организовываются дверные и оконные проемы). По завершении сборки стен все стыки необходимо не только заполнить пенополиуретаном, но и закрыть дополнительными декоративными элементами, одновременно выполняющими защитную функцию, защищая эти довольно уязвимые места от проникновения атмосферной влаги.

Крепление панелей к подконструкции

Как показывает практика, сборочные бригады из нескольких рабочих с помощью легких мобильных кранов могут собрать большие поверхности стен за довольно короткий промежуток времени. Однако, нанимая такие бригады, следует помнить, что монтажники сэндвич-панелей должны иметь в своем распоряжении не только специальное оборудование, но и внушительный опыт.

Горизонтальный вариант монтажа

Крепление сэндвич-панели к стальному столбу, промежуточной опоре

1. Стальной столб согласно техническому чертежу;
2. Многослойная панель (60,80,100);
3. Головная полоса;
4. Соединитель для горячекатаного мастера или холодногнутого мастера;
5. Коннектор (с шагом ~ 500 мм).

Горизонтальный способ сборки сэндвич-панелей применяется в тех случаях, когда зазор между колоннами каркаса конструкции не превышает 6 метров. В процессе сборки стенки панелей перекрывают, при этом один из концов крепится к колонне.

Преимущество этого метода в том, что герметичность стыков обеспечивается за счет веса самих элементов, а снаружи и внутри формируется сплошной слой оболочки, который не требует дополнительной отделки и может быть, например, сразу окрашен с финишным слоем фасадной краски или оклеенными обоями изнутри.

Виды

Железобетонные конструкции принято делить на следующие типы: монолитные, сборные, монолитные сборные. Первый тип встречается очень редко. Его возводят в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства малоэтажных домов. Стоит отметить, что железобетонный каркас для сэндвич-панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже на специальных участках с повышенной сейсмической активностью. Но именно его качество определяет довольно высокую стоимость данного варианта. Здания с железобетонным каркасом называют монолитными. Однако опытные строители утверждают, что использовать сэндвич-панель в таких условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна только для частного строительства. В наши дни оборудовать такую ​​конструкцию можно в относительно короткие сроки. Если вы не уверены в своих силах, но хотите построить именно такую ​​конструкцию, обратитесь за профессиональной консультацией; Металлоконструкция актуальна при возведении многоэтажек, как показано на видео. Хотя стоит отметить, что в последнее время наметилась тенденция активно использовать такую ​​конструкцию для строительства коттеджей, гаражей и личных ангаров. Например, металлический каркас гаража из сэндвич-панелей обеспечит конструкциям очень долгий срок службы. Также можно найти такой вариант, как металло-деревянный каркас — металлическая труба помещается в деревянные ножны. Легкость — особенность таких изделий. Благодаря ему и использованию сэндвич-панелей можно ограничиться неглубоким основанием. Но у металлического каркаса есть свои недостатки. К ним можно отнести низкий показатель огнестойкости. Конечно же утюг не горит. Но это отличный проводник тепла, обеспечивающий мгновенное распространение огня и тепла по площади конструкции. Также в процессе нагрева утюг может просто расплавиться. А при повышенной влажности сталь может подвергаться коррозионным процессам, что вскоре ослабит прочностные свойства дома. Хотя и железобетонный вариант не лишен подобного недостатка. В наше время металлические каркасы ассоциируются с сборными конструкциями, поэтому при выборе такого фундамента нужно сразу задуматься, где купить сэндвич-панели и другие актуальные материалы; При возведении современных построек деревянная конструкция используется редко. Но очень подходит в случае частного строительства. Крепление сэндвич-панелей к деревянному каркасу осуществляется в довольно короткие сроки. Дело в том, что древесина считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Обладает отличными огнеупорными свойствами и низкой теплопроводностью

также важно отметить, что такие изделия из сэндвич-панелей строятся в достаточно короткие сроки и без значительных материальных затрат.

Подведем итоги

Сегодня наиболее распространенными вариантами каркаса сэндвич-листов являются металлические, деревянные и железобетонные конструкции.

У каждого из них есть особенности, которые необходимо учитывать при установке облицовки. А видео в этой статье расскажет об особенностях сборки изделий на сборном каркасе для сэндвич-панелей.

Вертикальный вариант монтажа

Место стыка стеновой панели с кровлей из профлиста

1. Стеновые сэндвич-панели (60,80,100);
2. Трапециевидный профиль по архитектурному проекту;
3. Покрытие согласно архитектурному плану;
4. Панель управления;
5. Панель управления;
6. Односторонняя алюминиево-стальная заклепка (с шагом ~ 300 мм);
7. Водонепроницаемая полиуретановая прокладка o
полиуретановая пена;
8. Фасонная прокладка для трапециевидного профиля;
9. Канализация по отраслевому проекту;
10. Отдельные статьи.

Соединение панелей при вертикальном расположении панелей

1. Технический проект стального регистра sec;
2. Многослойная панель (60,80,100);
3. Соединитель для горячекатаного мастера или холодногнутого мастера.

Угловое соединение сэндвич-панелей

1. Стальной регистр технической поддержки проекта
2. Многослойная панель (60,80,100)
3. Разъем t01 для горячекатаного мастера или t02 для холодногнутого мастера
4. Наружная угловая планка WHO или B04
5. Внутренний угол B05
6. Односторонняя заклепка Al / Fe (с шагом ~ 300 мм)
7. Водонепроницаемая полиуретановая прокладка o
полиуретановая пена

Соединение пластикового окна с панелью. Вертикальный разрез

1. Многослойная панель (60,80,100);
2. Пластиковое окно производства -System Sp zz oo.;
3. Отлив;
4. Плотная заклепка (с шагом ~ 300 мм);
5. Водонепроницаемая прокладка из полиуретана или пены;
6. Герметизирующий состав.

В случае возведения невысокой конструкции (от 3 до 6 м) рекомендуется использовать вертикальный способ крепления сэндвич-панелей, которые крепятся только к потолочным и напольным профилям направляющей, при этом жестко фиксируя одну к другому.

Преимущество этого метода соединения заключается в том, что полученная конструкция не только обладает хорошей прочностью и стабильностью, но также не имеет так называемых мостиков холода и не требует дополнительной изоляции, что в конечном итоге приводит к экономии средств. Кроме того, вертикальный метод установки не требует строительства строительных лесов.

Монтаж кровельных панелей

Устройство кровли следует за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина откоса менее 12 метров, лучше использовать в работе цельные листы, что поможет сократить объем работ. В частности, не потребуется герметизировать горизонтальные стыки.

В том случае, если кровельные панели устанавливаются в несколько рядов, место их стыка необходимо срезать. Как правило, срез нижней обвязки и заполняющего слоя панели, которая устанавливается сверху, производится по размеру перекрытия. Само перекрытие должно быть:

• 30 см и более, если угол наклона ската крыши менее 10°;
• 20 см, если крыша более наклонная.

Следует помнить, что самое главное при сборке кровельных панелей — обеспечить герметичность стыков, идущих в продольном направлении.

Для этого пазы соединительных замков заполняются герметиком на основе силикона непосредственно перед установкой панелей, а после сборки крепежные детали панелей обрабатываются специальными влагостойкими защитными смесями.

Соединение высоких гофрированных кровельных панелей
Перекрытие кровельных панелей. Начало установки
Перекрытие кровельных панелей. Конец установки

Основные правила монтажа сэндвич-панелей

Для достижения качества, долговечности и правильного внешнего вида всей конструкции при установке необходимо соблюдать следующие правила:

• работник должен иметь опыт работы в этом виде деятельности;
• использовать подходящие инструменты и материалы;
• при погрузке, разгрузке и установке панелей во избежание травм использовать специальные ручки и ремни безопасности;
• во избежание деформаций и повреждения поверхности внешних слоев необходимо исключить чрезмерное механическое воздействие на панель;
• при покупке обращайте внимание на качество утеплителя, так как неправильное хранение (повышенная влажность или атмосферные осадки) может привести к набуханию и снижению теплоизоляционных характеристик изоляционного материала;
• нельзя использовать такие инструменты, как шлифовальный станок, шлифовальный станок, газосварочный аппарат и другие, во время работы которых обрабатываемая поверхность сильно нагревается. В случае сэндвич-панелей термическое воздействие разрушает антикоррозионный слой, что сокращает срок службы материала;
• крепление должно производиться с помощью анкерных болтов или саморезов с прокладкой для защиты панели в местах воздействия установки от агрессивных внешних факторов;
• во время ночных перерывов или в выходные дни места с открытым теплоизоляционным материалом накрывают полиэтиленовой пленкой, чтобы туда не попадала вода.

Крепление сэндвич панелей

Седельные винты

Чуть выше в статье уже упоминалось о некоторых типах каркасов для конструкций из сэндвич-панелей, различающихся материалом изготовления. Поэтому крепеж у каждого из них будет разным. От правильного выбора крепежного материала будет зависеть не только несущая способность каркаса и его долговечность, но и внешний вид.

При креплении панелей следует соблюдать несколько правил:

• Монтажное положение крепежа не должно быть слишком близко к краю элемента, минимальное расстояние — 50 мм;
• Любые элементы крепления необходимо устанавливать строго под прямым углом к ​​лицевой поверхности фиксируемой сэндвич-панели, это напрямую влияет на надежность соединения;
• При использовании саморезов с резиновой уплотнительной шайбой их следует затягивать до полного соприкосновения с рабочей поверхностью, но при этом следует избегать сильной деформации шайбы, которая со временем приведет к потере герметичности соединения.

Галерея

Все картинки

Расчёт количества крепёжного материала

Рекомендуемые положения винтов
Рекомендуемые положения винтов

Подсчет количества крепежного материала — вопрос отнюдь не бесполезный, от его правильности будет зависеть не только скорость работы (простоя при нехватке крепежа быть не должно), но и отсутствие превышения затрат (нет дополнительный крепеж обязателен на все).

Поэтому такие расчеты должен производить опытный дизайнер. Ниже представлены таблицы, с помощью которых вы можете рассчитать примерное количество необходимого крепежа.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала изготовления, а также от материала, из которого изготовлены несущие элементы каркаса. Панели, которые загрязняются во время транспортировки, нельзя мыть моющими средствами, содержащими кислотные, абразивные и щелочные компоненты.

Гладкий пропил для надежного соединения может быть получен с помощью циркулярной пилы. Если панели соприкасаются с бетонными колоннами, при горизонтальном способе монтажа необходимо использовать липкую ленту, которая также действует как герметизирующий материал. После завершения монтажа стен и крови из панелей рекомендуется покрыть их каким-нибудь защитным составом, например, обычной эмалью.

Особенности монтажа и ухода за поверхностью

Обобщая вышесказанное, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, например, прежде чем приступить к монтажу стен, необходимо обеспечить надежную изоляцию нижних сэндвич-панелей от проникновения влаги из фундамента здания.

Первый слой — битумный картон (рубероид), а поверх него — слой минеральной ваты. Ширина такого «слоеного пирога» должна превышать ширину стены панели на 10 мм с каждой стороны, а минеральную вату следует укладывать таким образом, чтобы она полностью заполняла пазы нижних панелей.

Защитное покрытие сэндвич-панелей, которое наносится в процессе производства, довольно нестабильно, поэтому при установке необходимо соблюдать особую осторожность. После завершения строительства, во время эксплуатации здания необходимо регулярно осматривать поверхность панелей и при обнаружении повреждений восстанавливать их с помощью специальных ремонтных красок.

Загрязнения легко удаляются щеткой средней жесткости, смоченной мыльной водой. Заводскую защитную пленку следует снимать сразу после завершения монтажных работ, но только в сухую и прохладную погоду.

Чертёж крепления сэндвич-панелей

Смотрите актуальные чертежи крепления СИП-панелей (сэндвич-панелей).

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей — рельефное. Их внешняя сторона имеет ярко выраженные ребра. Это позволяет более точно подогнать элементы даже на наклонной крыше за счет их перекрытия. Теперь попробуем разобраться, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все этапы на примерах, которые помогут вам понять, насколько различается монтаж кровельных сэндвич-панелей.

Иллюстрация	Описание акции
	Подъем кровельных панелей можно производить с помощью обычных ремней. Здесь можно не волноваться, при транспортировке ничего не запоминается и панель не будет повреждена — это проверено много раз
	После снятия жгутов необходимо надеть верхнюю часть приподнятой панели на уже уложенную. Именно этот элемент изделия отвечает за удержание продольного шва и отличает панель-накладку от фасада
	Пленка снимается сразу после укладки полосы. Если дать ему полежать, после воздействия атмосферных явлений снять покрытие будет очень сложно
	Крепление осуществляется на тех же саморезах длиной 13,5 см. Что касается ступеньки, то отметим, что примерное расстояние между фурнитурой — через два края до третьего. Вы можете сделать его немного шире
	очень важно не забывать о необходимости использования демпферной ленты
	В зависимости от производителя сэндвич-панелей саморезы необходимо вкручивать в выступ или, наоборот, в полость. Не поленитесь прочитать рекомендации производителя перед началом работы
	В итоге остается лишь вспенить шов и закрепить по краю кровли металлический конек, который предотвратит попадание воды во время дождя

Даже если у одной из бригад есть опыт укладки такого стройматериала, работа пойдет достаточно быстро. На крыше достаточно всего трех человек.

Как выполнить поперечные стыки, если они необходимы

Прелесть накладных панелей заключается в возможности идеального стыковки как продольных, так и поперечных. Но если про продольный монтаж уже было сказано, то элементы необходимо подготовить к поперечной стыковке. Если панели короче самой кровли, то необходимо отмерить необходимую длину и начать укладку снизу. Вторую полосу, которая будет располагаться выше по откосу, отрезают длиннее, чем нужно, примерно 15 см, после чего панель переворачивают и изнутри уже на нужную длину обрезают металл и снимают вместе до изоляции. При этом нельзя касаться верхней лицевой стороны.

После того, как панель поднята на крышу, она перекрывает нижнюю. Следовательно, попадание воды под этот стык исключено. Предлагаем вашему вниманию несколько примеров устройства стыков кровли в сэндвич-панелях.

ФОТО: ural.org
ФОТО: stroi.com
ФОТО: edelveis72.ru
ФОТО: profnastil-v-ufe.ru

Стеновые сэндвич-панели и некоторые особенности их монтажа

Чтобы облегчить понимание технологии монтажа стеновых панелей, предлагаем вам ознакомиться с подробной инструкцией и фото-примерами.

Иллюстрация	Описание акции
	В первую очередь на каркас приклеивается специальная уплотнительная лента (демпфер). Это обеспечит дополнительную теплоизоляцию. Только после этого можно приступать к монтажу сэндвич-панелей
	Панель доставляется к месту установки и выравнивается. При этом фиксируется с помощью специальных хомутов с откидными створками
	Обязательная проверка проводится на уровне горизонта, даже если уже выставлены направляющие снизу. При необходимости под нижний край панели ставят клинья
	Если все в порядке, сэндвич-панель крепится к каркасу длинными шурупами. Лучше предварительно просверлить металл
	Саморезы на месте, панель закреплена. Это означает, что хомуты можно снимать и устанавливать на следующий элемент. Именно так, одна за другой, панели стыкуются друг с другом, образуя стену
	Когда все стены будут завершены, остается только тщательно вспенить оставшиеся пространства, установить дополнительные элементы, которые скроют угловые стыки и вертикальные швы

А теперь, немного разобравшись с пошаговым объяснением процедуры, стоит отметить нюансы, присущие каждому из этапов установки

Особенности подъёма сэндвич-панелей при помощи крана

Основная задача при зажиме панелей крыльчатыми зажимами — не перетянуть винты и, в то же время, не оставить их слабыми. В первом случае металл прогнется, что приведет к нарушению герметичности стыков лицевых слоев. Это значит, что вода будет просачиваться внутрь, пропитывая утеплитель и разрушая его. Во втором случае при слишком слабой затяжке панель может просто выскользнуть при подъеме, что очень опасно не только для здоровья, но и для жизни.

Продольные стыки должны идеально совпадать. Что касается поперечных швов, то здесь допускается небольшое несоответствие, которое впоследствии будет закрыто экстрами (фасонными элементами).

Фасонные элементы у сэндвич-панелей совершенно разные
ФОТО: stroy-stal.com.ua

Крепление сэндвич-панелей к каркасу

При креплении элементов также не перетягивайте винты. Это приведет к образованию вмятин, а значит, удлинители просто не смогут заделать трещины.
