Вентиляция в каркасном доме своими руками: схемы и видео

Для чего нужна вентиляция в каркасном доме?

Чтобы понять важность вентиляции в деревянном доме, необходимо уточнить устройство деревянного дома.

Этот тип строительства представляет собой деревянную конструкцию, стены которой обтянуты гидроизоляционными пленками, мембраной, пенопластами и другими утеплителями, и все это облицовано материалом для внешней и внутренней отделки. В результате мы получаем стены, практически не пропускающие воздух.

В этом есть и весомые плюсы: невысокие энергозатраты на обогрев помещения, длительная комфортная температура воздуха.

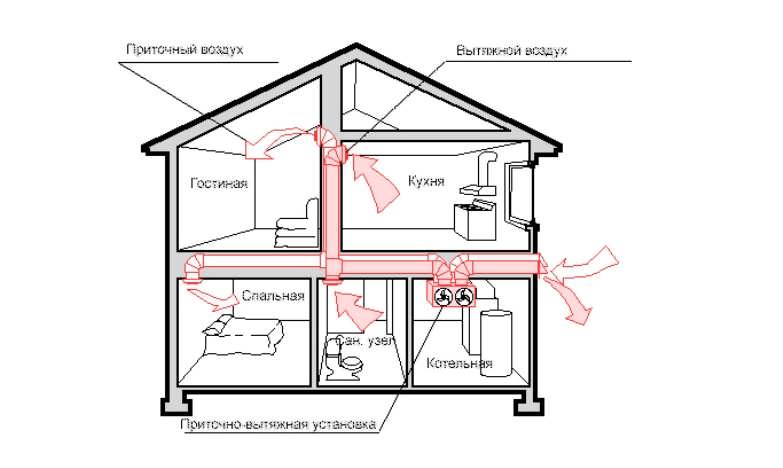

Схема вентиляции для двухэтажного дома

При этом люди живут, работают и отдыхают в помещении. Со временем в помещениях становится душно, снижается содержание кислорода, появляются неприятные запахи, а на стенах образуется конденсат.

Если бы стены были полностью непроницаемыми, люди в здании могли бы умереть от недостатка кислорода.

Однако периодически открытые окна и двери нарушают герметичность, и в деревянном доме можно жить.

Раньше, до того, как в нашу жизнь вошла потребность в энергосбережении, естественная вентиляция доставляла свежий воздух в комнату, например, через щели в окнах.

Но деревянные вентилируемые окна, которые вставляли еще в советское время, заменили на современные — пластиковые окна, которые герметичны и сохраняют тепло.

Дома стали похожи на пластиковые теплицы, жарко и душно, особенно летом.

Движение воздуха в вентиляции

Однако вентиляция деревянного дома необходима не только для поддержания комфорта, но и для продления срока эксплуатации постройки.

Из-за плохой вентиляции на стенах образуется конденсат в виде капель воды. Поэтому после нескольких лет эксплуатации на стенах деревянных домов часто появляются грибки и плесень.

Конденсат оседает не только на поверхности стен, но и внутри — известно, что точка росы находится примерно посередине утеплителя в каркасной стене.

Влагоизоляция надолго теряет свои свойства, в доме становится холодно, и он рушится изнутри.

Выхлопные отверстия на крыше

Именно поэтому в настоящих канадских домах и в домах, построенных по финским технологиям, установка системы вентиляции имеет большое значение.

К сожалению, в нашей реальности это слишком дорого в установке, поэтому очень часто необходимость вентиляции замалчивается разработчиками.

Они дают такие советы, как оставить окно в режиме микровентиляции или регулярно открывать окна.

Все это, однако, не решит проблему затрудненного воздушного потока в помещениях, где живут люди, а потребует дополнительных затрат на обогрев или охлаждение помещений.

Вентиляция деревянного дома

Какие бывают вентиляционные системы

Поскольку для вентиляции могут потребоваться каркасные постройки различного назначения (жилые, нежилые, технические и т.д.), Необходимо выбрать правильный тип вентиляционной системы.

Я:

• естественный
• искусственный

Системы естественной вентиляции также называются системами гравитационной вентиляции и основаны на естественных явлениях.

Всем известно, что горячий воздух легче холодного и поэтому поднимается вверх.

А холодный воздух уходит вниз, в результате чего в помещении происходит естественное движение воздуха.

Схема вытяжки в разных помещениях

Самостоятельные системы естественной вентиляции работают за счет ветра или гравитационного давления.

Поступающий в помещение воздух не проходит предварительную подготовку, то есть не очищается, не нагревается, не увлажняется и не охлаждается.

Монтаж и строительство механически мотивированной системы включает установку оборудования для придания воздуху определенных параметров, и эти сложные воздухообменные элементы не могут быть доставлены нашими руками.

Воздухообмен в доме с вытяжкой

Однако необходимо не только обеспечить помещение свежим воздухом, но и удалить из дома загрязненный воздух. В данном случае мы говорим о вытяжном шкафу.

Поэтому различают следующие типы:

• выхлоп (исключить загрязненный воздух)
• приточный воздух (создать приток свежего воздуха в дом)
• смешанные системы вентиляции (удаление старого и подача нового воздуха)

Системы вентиляции могут обслуживать весь дом, поэтому говорят об общих системах вентиляции, а отдельное помещение — это местная вентиляция.

Вытяжное вентиляционное окно — на фото видно, как движется воздух

Правила организации вентиляции в коттедже

Чтобы правильно рассчитать а, стоит учесть общепринятые нормы для частных домов. Главное правило — в каждую комнату в течение часа подается не менее 50-60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а его скорость потока должна составлять 1,0 м / с.

Если вы выбираете сложную (принудительную) систему вентиляции, желательно обратиться к специалисту для правильного подбора воздухообмена и размещения воздуховодов. Возможно, понадобится разработка проектно-сметной документации.

В разработку проекта вентиляции дома входит:

• подбор оборудования;
• составить электрическую схему коммуникаций с учетом архитектурных, строительных, санитарных и экономических критериев.

Устройство вентиляции в частном доме должно учитывать объем воздушных масс во всех комнатах и ​​уделять особое внимание вентиляции кухни и ванной комнаты. Кроме того, система вентиляции должна быть спроектирована таким образом, чтобы все ее элементы были свободно доступны для человека

Это облегчит ремонт и обслуживание системы.

особенно важно подбирать устройства, работающие на подаче и отводе воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме

К тому же они должны быть прочными, простыми в установке и использовании.

Вентиляцию в кирпичном доме следует продумывать еще на этапе возведения здания. Только в этом случае можно будет максимально точно и качественно провести расчет и монтаж всех элементов конструкции. В противном случае придется прибегать к простым системам естественной или принудительной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и подвести итоги. Именно столько должна проработать вытяжка в частном доме за один час.

Обязательное требование: жилые помещения, кухни, ванные комнаты, гаражи и инсталляции МГП необязательно объединять в одну систему: для каждого типа помещения предусмотрена своя инсталляция.

где V — объем помещения, м³; k — коэффициент воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до ближайшего целого числа. Итак, если воздухообмен составляет 317 м³ / час, мы принимаем его как 320 м³ / час.

Скорость воздухообмена, м³ / час, не ниже

Местные жители	Постоянно	В режиме обслуживания
Спальня, общая, детская	40	40
Книжный шкаф, шкаф	ветры	ветры
Кладовая, белье, гардеробная	10	10
Тренажерный зал, бильярдная	ветры	80
Стирка, глажка, сушилка	10	80
Кухня с электроплитой	ветры	60
Кухня с газовой плитой	ветры	60
Выработка тепла	ветры	80 за 1 тарелку
Ванная, душ, туалет	5	за расчет, но не менее 60
Сауна	5	40
Гараж	ветры	5 на 1 человека
Камера для сбора мусора	ветры	80

Выбор деталей и приборов для вентиляционной системы

Схема выбора сечения воздуховода по расходу воздуха и расходу воздуха

Правильная вентиляция в частном доме включает подбор необходимого оборудования и расположение воздуховодов и решеток по следующим критериям:

• Сечения воздуховодов принимаются по давлению, расходу и расходу воздуха. Немаловажным фактором следует считать толщину материала. Не исключены колебания при заниженной толщине. Не забываем про сечение воздуховодов прямоугольного сечения (высота сечения не должна превышать трех длин). Допустимо обойтись круглыми секциями, но не всегда это возможно.
• Показатели шума внутри воздуховодов не должны превышать 59 дБ, иначе потребуются дополнительные глушители.

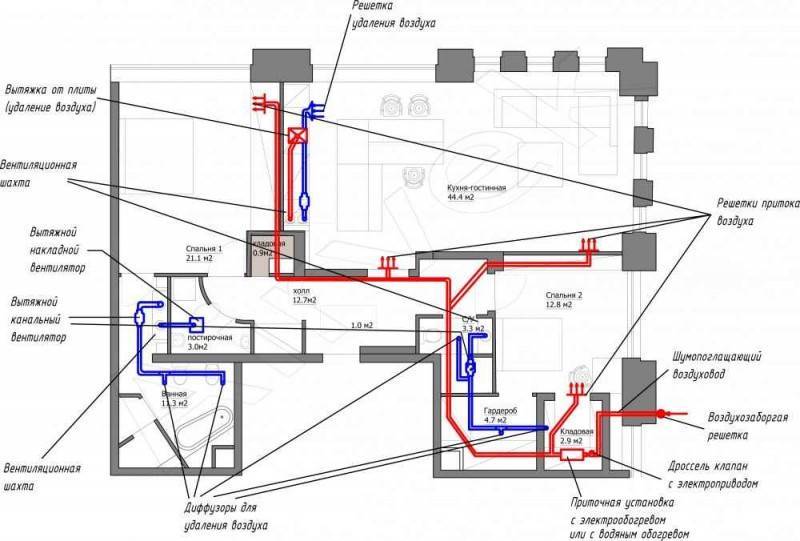

Пример схемы распределения воздушного потока

Принудительная вентиляция и ее монтаж в каркасном доме

На данный момент мастеров, способных качественно установить вентиляцию в деревянном доме, очень мало. И, тем не менее, принудительная вентиляция в деревянном доме крайне важна, и ее отсутствие недопустимо. Только установив его, вы сможете создать в доме по-настоящему приятный микроклимат.

Этот тип вентиляции, использующий работу вентиляторов, отлично адаптируется к входу и выходу воздуха, обеспечивая необходимую циркуляцию внутри помещения. Вот несколько схем принудительной вентиляции:

Принудительный отвод застоявшегося воздуха снизит давление в помещении, и свежий воздух будет поступать в помещения через приточные каналы, стабилизируя перепад давления;

Принудительный забор свежего воздуха повысит давление внутри дома и окажет давление на вытяжной воздух, проталкивая его через вентиляционные каналы на кухне и в ванной;

Вентиляторы, установленные для приточного и вытяжного воздуха, одновременно изменят объемы воздуха одинаковой температуры в вашем доме;

Принудительная вентиляция с рекуперацией тепла — современное решение вентиляции деревянного дома. Это экономичное решение для нагрева поступающего кислорода отработанным отработанным воздухом.

Последний вариант самый действенный, хоть и самый дорогой, но на комфорте и удобстве действительно стоит сэкономить — вопрос чисто риторический. Монтаж такой вентиляции должен проводить специалист. Тем, у кого деревянный дом, построенный из СИП-панелей, не нужно думать об установке вентиляции.

В этих панелях уже есть вентиляционные каналы.

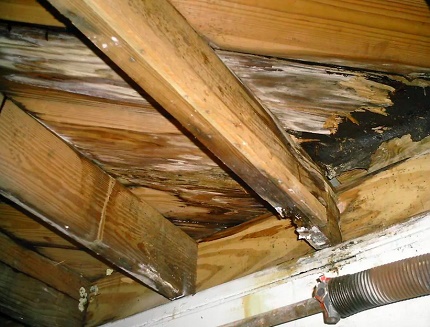

Последствия неправильного вывода вентиляции

Если проектом не предусматривалась организация утепленного утепленного чердака, то, как правило, в частных домах чердак — это неотапливаемое помещение. Температура на чердаке ниже, чем в доме. Когда теплый воздух из воздуховода, насыщенный влагой от дыхания, электроприборов, систем отопления, попадает в более холодное помещение, влага конденсируется.

Летом это может привести к росту грибка и даже гниению полов. Зимой влага замерзает и превращается в иней и лед. В этих скоплениях снега и льда тоже нет ничего хорошего. Зимой они способствуют появлению микротрещин. Летом они могут растаять и затопить чердак.

Воздух внутри чердака следует полностью менять не реже двух раз в день. Такая частота воздухообмена исключит образование грибков, безвозвратно разрушающих деревянные составляющие кровельной системы

Выход есть: чтобы вывести вентиляцию на чердак в частном доме, необходимо выполнить ряд важных условий, это:

• наличие вентиляционного выхода с чердака на улицу;
• устройство на чердаке мансарды с собственной системой вентиляции;
• установка в доме системы механической вентиляции — приточно-вытяжной с установленным на чердаке рекуператором.

В зависимости от того, является ли система вентиляции принудительной, естественной или комбинированной, различаются и способы ее выхода на чердак.

Проветривание и очистка воздуха

Если каркас находится в зоне с загрязненным наружным воздухом, имеет смысл добавить в систему вентиляции специальные устройства. Сегодня можно найти очистители, способные очистить воздух от неприятных запахов, уличной пыли и даже сигаретного дыма.

Кроме того, отдельные изделия позволяют регулировать температуру уличного воздуха и его влажность. Недостатком таких устройств является быстрое загрязнение фильтрующих элементов.

Целесообразность самостоятельного сооружения

Обычно система воздухообмена деревянного дома входит в проект и устанавливается в процессе строительства. Такой способ организации вентиляции предпочтительнее, так как все необходимые расчеты и внесение в план выполняет проектировщик, а систему строит команда, работающая на объекте.

Канальные вентканалы прокладываются в пространстве между конструктивными элементами каркаса. Затем вместе с уложенным утеплителем их зашивают вагонкой, ГВЛВ или OSB

Но практика показывает, что довольно часто возникают ситуации, когда в уже построенном доме нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях формируется некомфортная атмосфера.

Отсутствие вентиляции в каркасе можно определить по нескольким ярко выраженным признакам:

• жители ощущают нехватку кислорода;
• запахи почти не стираются;
• на стенах появляется грибок.

В таких случаях владельцы каркасных домов нередко решают самостоятельно установить систему воздуховодов. Для человека с богатыми знаниями и навыками в строительстве, наличием инструмента сооружение вентиляции в деревянном доме — довольно простая задача.

Для этого нужно произвести необходимые расчеты, составить проект, закупить материалы и провести монтаж. Но если владелец каркаса не уверен в своих силах и правильности результатов расчета, ему лучше нанять бригаду строителей для работы.

Виды

В деревянном доме существует два типа систем вентиляции: естественная и принудительная. Первый работает по чисто физическим законам, когда теплый воздух поднимается вверх, а холодный воздух поступает на его место снизу, заполняя пустое пространство. Второй в процессе своей работы использует механизмы, с помощью которых воздух вытесняется и нагнетается в помещение.

Естественная

Как уже было сказано о естественной вентиляции в деревянном доме, весь воздухообмен происходит сам по себе без влияния летучих устройств. Единственное, что необходимо сделать в обязательном порядке, — это создать все условия, при которых отработанный воздух мог бы легко покинуть свое пространство, а свежий воздух извне также мог бы легко проходить через приточный клапан, чтобы заменить его.

Существует два типа естественной вентиляции: организованная и неорганизованная.

Неорганизованная

Буквально лет тридцать-сорок назад о вентиляции частных домов не задумывались. Потому что воздухообмен внутри помещения происходил из-за протечек в дверных и оконных конструкциях. В этом случае дымоходы часто служили вытяжными каналами.

Эта система вентиляции была неэффективной и плохо управляемой. Поэтому воздухообмен часто зависел от совершенно случайных факторов. Например, от силы внешнего ветра, разницы температур внутри и снаружи помещения, погодных условий и ошибок, которые допустили строители при строительстве деревянного дома. Конечно, такая вентиляция практически бесплатна, но влиять на воздухообмен домовладелец может, только открыв окно или входную дверь, то есть проветрив.

Организованная

Этот вид вентиляции отличается от предыдущего только тем, что так называемые вентиляционные шахты встраиваются в конструкцию деревянного дома при его строительстве. Именно через них удаляется отработанный воздух. Каналы обычно устанавливают на кухнях, в ванных комнатах и ​​туалетах. Причем приток свежего воздуха осуществляется через те же утечки в окнах и дверях, а также в конструкции самой каркасной конструкции.

В принципе, этот вид был пока достаточно эффективным. Но с появлением и установкой пластиковых окон, а также дверей с высокой степенью герметичности поток воздуха через щели прекратился. Это значит, что вентиляция просто перестала работать.

У этого типа вентиляционной системы много недостатков. На него влияют дополнительные факторы, описанные в предыдущем разделе, необходимо точно рассчитать высоту вентиляционной шахты, а также ее сечение. Но, как показывает практика, его все же применяют при строительстве небольших деревянных домов, но уже с учетом организации подводящих каналов, которые устраиваются в нижней части помещения.

Принудительная вентиляция

Организация принудительной вентиляции в деревянном доме — это современный подход к решению проблем, связанных с соблюдением санитарных норм. Сегодня строители используют при строительстве каркасных домов четыре вида такой вентиляции.

1. Приточный воздух, когда воздух с улицы доставляется в помещение с помощью вентиляторов.
2. Вытяжка, когда отработанный воздух забирается из помещений, создавая в них вакуум.
3. Приточно-вытяжная, когда воздушная масса удаляется из помещений с помощью устройств и закачивается в них другими устройствами того же действия.
4. С рекуперацией — это когда горячий отработанный воздух нагревает поступающий холодный воздух.

Самая простая схема принудительной вентиляции в деревянном доме — это подача воздуха через жилые помещения и выход наружу через служебные помещения (кухню, туалет и ванную комнату). В этом случае возникает переток воздушных масс.

Приточная система

Приточная вентиляция — это нагнетание воздуха через воздуховоды, выполненные в нижней части стен помещения. Вентилятор устанавливается снаружи, фильтры устанавливаются перед входом в дом, а сам проход закрывается декоративной решеткой.

Внутри деревянного дома образуется избыточное давление, которое выталкивает воздух в помещении в воздуховоды и каналы, образованные выходными конструкциями вентиляционных труб. Последние чаще всего закладывают в стены здания еще на этапе его строительства, а в помещениях оставляют отверстия, закрытые декоративными решетками.

У такой системы есть три довольно существенных преимущества:

1. Установка фильтров обеспечивает чистоту входящего воздуха.
2. После вентилятора можно установить нагревательный элемент, обеспечивающий подачу горячего воздуха.
3. Во время работы ощущения сквозняка нет.

Следует добавить, что сегодня принудительная вентиляция проводится очень часто из одного помещения в другое. То есть в каждой комнате устанавливается воздуховод с вентилятором, а из него организовывается вытяжка. Таким образом, можно организовать и отрегулировать необходимый воздухообмен в каждом помещении.

Вытяжная вентиляция

Это самая простая система вентиляции в деревянном доме. Здесь, как и в предыдущем случае, требуется вентилятор. Соло устанавливается на вытяжные воздуховоды. При этом приток воздушных масс может происходить через протечки, окно или через специально сделанные каналы в виде труб в стенах, трещины в оконных конструкциях.

Приточно-вытяжная

Приточная и вытяжная вентиляция считаются более эффективными. В его состав входит несколько вентиляторов, которые устанавливаются как на приточных, так и на вытяжных каналах. При этом, как и в случае с системой электроснабжения, есть возможность организовать установку вентиляторов в каждом помещении отдельно. Это, конечно, повысит эффективность всей системы, но увеличит затраты. Кроме того, в типе приточно-вытяжной необходимо обязательно учитывать установку воздушных клапанов, с помощью которых регулируется подача воздуха и его отвод.

Одна из положительных особенностей вентиляции этого типа — возможность регулировать воздухообмен в строгом соответствии с санитарными нормами. Для этого достаточно отрегулировать работу вентиляторов, а точнее правильно выставить их скорость вращения. А если в каждом помещении есть и вход, и выход для выхлопа, то регулировку можно облегчить, причем в помещениях с учетом их прямого назначения.

Использование рекуператора

У всех вышеперечисленных систем вентиляции есть один существенный недостаток — с их помощью увеличиваются тепловые потери. То есть температурный режим всегда снижается, если не увеличивать мощность ТЭНов. А это увеличение расхода энергии, соответственно увеличение платы за их использование.

Система рекуперации снижает потери тепла за счет нагрева входящего воздуха за счет отработанного воздуха. Для этого используется специальный агрегат, называемый рекуператором. Проще говоря, самая простая конструкция — труба в трубе, когда выхлоп, а затем горячий воздух проходит через внутреннее пространство, а холодный воздух с улицы попадает в дом между трубами. Когда они встречаются через металлическую перегородку, горячий воздух отдает тепло холодному, нагревая его. Оказывается, свежий воздух с улицы попадает в помещения уже теплого деревянного дома. В любом случае с неотрицательной температурой.

Степень нагрева зависит от трех факторов:

• проект рекуператора;
• внешняя температура;
• скорость воздушного потока в обоих направлениях.

Сегодня производители предлагают рекуператоры с воздухонагревателем. Это уже непостоянная система, которая будет эффективно работать в любых условиях.

Комбинированная система

Его можно отнести к типу вентиляции, применяемой в деревянных домах. Но следует отметить, что это не лучшая система. Его отличительная черта — симбиоз естественной и принудительной вентиляции. То есть в одних помещениях используется первый тип, в других — второй.

Вентиляция в каркасном доме самостоятельно: пошаговая инструкция

Как самому установить вентиляционную систему в деревянном доме? Ведь в решении этой проблемы нет ничего сложного, и при правильном подходе с ней справится абсолютно любой человек. Схема естественного воздухообмена в помещениях также разрабатывается при проектировании здания. Стены необходимо оборудовать стальными или кладочными швеллерами с выходом под кровлю. Диаметр колодцев и дымоходов бывает разный: 140х140 мм, 270х140 мм и больше.

Устройство системы искусственной вентиляции легких включает этапы:

1. Проведение расчетов воздухообмена в доме с учетом действующих санитарных норм;
2. Подбор системы вентиляции: приточная, вытяжная, приточно-вытяжная;
3. Разработка схемы на плане здания с нанесением на нее расположения оборудования и трассы воздуховодов;
4. Покупка необходимого оборудования и установка;
5. Конфигурация системы.

Монтажные работы начинаются после того, как будет готов каркас и закончена внешняя отделка здания. В специальные отверстия в коробке устанавливаются трубы и монтируется канальный вентилятор. В обязательном порядке все стыки необходимо обработать и заделать пенополиуританом.

Пока пенополиуритан не затвердеет, система должна находиться в состоянии покоя. После того, как изоляция приобрела необходимую прочность, проводится установка воздушных фильтров, регуляторов, шумопоглотителей и прочего оборудования.

Пошаговая инструкция устройства вентиляции в деревянном доме для манекенов дает следующие рекомендации:

• Для снижения уровня вибрации и шума воздуховоды жестко крепятся к стене и потолку;
• Решетки вентиляции не должны располагаться в местах постоянного проживания жителей дома;
• Вытяжные системы должны быть оборудованы обратными клапанами, а приточные — автоматическими клапанами, перекрывающими поток воздуха при их отключении.

После завершения монтажных работ проверяется работоспособность и эффективность системы вентиляции. Самый простой способ для этих целей — использовать специальные измерительные приборы, анализирующие скорость движения воздушных потоков и состав воздуха в помещении.

Стоимость

Ответ на вопрос, сколько стоит система вентиляции в деревянном доме, зависит от ряда факторов:

• Используемое оборудование;
• Площадь дома и количество комнат;
• Наличие камина, бассейна и т.д. В здании;
• Особенности размещения оборудования и оборудования, работа которого отрицательно сказывается на качестве воздуха в помещениях.

Практика показывает, что рост цен на вентиляцию в деревянном доме довольно большой. При самых консервативных оценках и самостоятельном выполнении всех работ стоимость системы начинается от 25-30 тысяч рублей.

Вентиляционные системы от стороннего подрядчика: получение «под ключ»

При самостоятельном расчете, проектировании и монтаже системы вентиляции велик риск получить в результате не нужную по функциональности и мощности вентиляцию или наоборот ее мощность соответственно быть недостаточным для обеспечения комфортного микроклимата.

Чтобы не оказаться в подобной ситуации, специалисты рекомендуют обращаться за помощью к профессионалам.

Опытные специалисты смогут составить схему вентиляции с учетом особенностей каждой комнаты в доме, подобрать необходимое оборудование, провести монтажные и пусконаладочные работы. На стоимость вентиляции в деревянном доме под ключ влияет сложность и насыщенность работ. Например, под сложностью понимается необходимость пригласить промышленного альпиниста.

Цены на вентиляцию деревянного дома под ключ могут отличаться в зависимости от региона и компании-подрядчика. Средняя стоимость рабочей силы по России от 50 до 70 тысяч рублей на дом площадью 100 кв.м.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию своими руками, давайте посмотрим на план:

1. Подготовка рисунка.
2. Настенное крепление.
3. Монтаж труб.
4. Крепление клапана.
5. Крепление воздухозаборников.
6. Уплотнение.
7. Обогрев.

Схема принудительной или естественной вентиляции начинается с черчения поэтажного плана дома. В проекте нанесите на карту каждый этаж. Однако совсем не обязательно придерживаться максимальной точности. Главное, уточнить, где находятся окна, двери и комнаты.

Устройство принудительной системы кажется сложным, так как требуется установка электрощита. Его можно разместить в шкафу или в подвале. Схема вентиляции предполагает доступ в каждую комнату. Учитывается положение стороны солнца и тени.

Температурный анализ важен для эффективного размещения вентиляторов. Например, возле оборудования он намного выше. Однако вентиляционные проемы возле окон не устанавливаются. Система предназначена для людей, поэтому важен тесный контакт с жителями.

Пример:

• на кухне — над столом;
• в холле — возле дивана;
• спальня — над кроватью;
• рабочая комната — возле кресла.

Наверное, в доме есть места, которые редко посещают. Их можно игнорировать.

Основные вентиляционные установки:

• воздушный канал;
• решетки;
• каналы;
• датчики;
• вентилятор.

Вентиляционные каналы чаще всего устанавливают в северной и южной частях. Основное правило — они находятся в разных местах. В том месте, где заканчивается воздуховод, закрепляется решетка. При взгляде на шестикомнатный дом достаточно пары хороших поклонников. Им не обязательно находиться рядом со щитом.

Крепление воздуховода осуществляется несколькими способами:

• стойка;
• углы.

Крепление осуществляется на стене или потолке. Второй вариант подойдет, если потолок невысокий. В остальных случаях на стены используют крепеж.

Естественный пассивный и активный воздухообмен в частном доме

Несмотря на простоту устройства естественной вентиляции в частном доме, существуют некоторые правила, которых следует придерживаться при проведении работ своими руками.

Прежде всего, вы должны знать законы физики, которые описывают законы движения воздуха при различных температурах и давлениях. Если вы не особо разбираетесь в физике, воспользуйтесь готовыми схемами.

Монтаж вентиляции начинается с устройства простой конструкции, которое представляет собой канал в несущей стене в центре дома.

Этот канал должен иметь размер примерно 140 мм. Ответвления отводятся от основного канала ко всем другим помещениям в здании.

Вентиляция в ванных комнатах деревянного дома — важный элемент вентиляции

В каналах прокладываются пластиковые трубы подходящего диаметра, именно по ним будет осуществляться необходимое движение воздуха при теплообмене.

Вынесение этих труб на улицу обеспечит постоянный приток свежего воздуха в дом и вывод загрязненного воздуха наружу.

Движение потоков будет осуществляться за счет давления и тянущего усилия, которое будет вытягивать отработанный воздух.

Новый приток будет происходить через естественные отверстия (двери или окна) или искусственные каналы.

Вытяжной канал чаще всего устанавливается на крыше и должен быть выше конька для лучшей тяги.

Всасывающие каналы устанавливаются прямо в стены и оснащены специальными фильтрами.

Эти фильтры пропускают только чистый воздух, и их необходимо периодически очищать. Фильтры устанавливаются внутри стены в пластиковой трубке.

Схема вентиляционного канала

Для облегчения циркуляции воздушных потоков в отводных каналах, идущих от основного, устанавливают вентиляторы.

Они помогают потокам двигаться более продуктивно, но увеличивают потребление электроэнергии. Это активная вентиляция.

Для экономии электроэнергии в частных домах иногда устанавливают пассивную вентиляцию, которая не потребляет энергию, но способна продуктивно работать с каналами длиной не более 5 метров.

Горячие потоки выводятся через вытяжку в стене, а холодные проходят через естественные проемы — окна и двери.

Воздухообмен при вентиляции в частном доме

Оптимальный выбор воздухообмена: приточно-вытяжной

Поскольку обе эти системы (активная и пассивная) имеют свои преимущества и недостатки, была создана система, которая объединяет их в одну.

Это называлось подача и разгрузка. На сегодняшний день такая вентиляция самая эффективная и экономичная.

Вентиляционное отверстие

Включает:

• распределительный блок
• каналы притока
• каналы оттока
• фильтры
• вентилятор

Распределительный блок состоит из двух частей, это механизм с установленными вентиляторами.

Первая часть отвечает за подачу свежего воздуха и его распределение между помещениями, а вторая за отток использованного воздуха.

Один вход и один выход для приточно-вытяжной вентиляции

Таким образом, приточно-вытяжная система имеет вход и выход наружу с установленными вентиляторами и фильтрами.

Между притоками на территории имеется сложное разветвление каналов.

Вентиляционные каналы скрыты в стенах и должны устанавливаться при строительстве.

Нормы вентиляции в каркасном доме

Заказывая бревенчатый дом у застройщиков, обязательно поинтересуйтесь, какие системы вентиляции установлены в вашем доме.

лучше поинтересоваться до начала строительства, ведь некоторые компании просто пропускают этот этап работ, экономя время.

Санитарные правила для жилья, в том числе деревянных домов

вы должны знать, что существуют строительные нормы и правила, регулирующие подачу свежего воздуха в частные дома. Они составляют около 3 кубометров в час на 1 квадратный метр. М жилой дом.

Действительно, этот показатель минимален, и если у вас потолки выше нормативных (а значит, и объем помещения выше), показатель забора чистого воздуха следует увеличить как минимум на треть.

Курсы воздухообмена

Кроме того, существуют санитарные правила, касающиеся типов фильтров и влажности воздуха, поэтому уточняйте у производителей, какие фильтры установлены в вашем здании.

Предписан для жилых домов и следующих стандартов. Например, в комнату должно подаваться не менее 60 кубометров свежего воздуха в час на одного человека, если человек постоянно находится в комнате.

Если в комнату временно заходит человек, ставка снижается до 20 м.куб.

Скорость или количество воздухообмена

Правильная вентиляция фундамента и пола

Каркасное основание чаще всего забивается сваями, так как такая конструкция легче кирпичных монолитных домов. Особенность конструкции в том, что между фундаментом и плитой первого этажа обязательно должен быть зазор. Здесь невозможно организовать подвал.

Чтобы предотвратить скопление влаги под полом, разрушение фундамента при строительстве, внутри подвала следует предусмотреть специальные отверстия — вентиляционные отверстия. Они помогают проветривать подвал, нормализуя его влажность. Это предотвращает появление плесени — грибка, который может быстро разрушить живую структуру. Вентиляционные отверстия необходимо закрыть мелкоячеистой сеткой.

Пол также необходимо проветривать, включив его в общий воздухообмен по всему дому. При установке на сваях («плавающий» пол) вентиляция осуществляется через щели между стенами и полом. Для вентиляции просто установите вентиляционные полосы на противоположных сторонах комнат.

Когда цокольная плита оклеивается обычной лентой, ее вентилируют форточками. Их крепят к стенам и закрывают специальными решетками. Таким образом, пол и подвал вентилируются и включаются в общую циркуляцию воздуха в доме.

Воздушная рекуперация и признаки плохой работы

Системы естественной вентиляции доступны и недороги. Однако в жару они не справляются со своей функцией, а в холод вызывают увеличение затрат на отопление.

Альтернативой этим системам могут быть схемы принудительной вентиляции с дальнейшей возможностью рекуперации тепла. Принцип работы прост: выходящие из дома воздушные потоки передают большую часть тепла входящему воздуху. Это происходит в специальной камере, исключающей перемешивание воздуха. Рекуператоры бывают разных типов, отличительной особенностью в этом случае является эффективность.

Использование рекуперации воздуха позволяет сэкономить от 30 до 40% тепла, которое буквально улетает в дымоход при естественных схемах вентиляции.

Первоначальные затраты на установку дорогостоящей системы вентиляции и кондиционирования окупятся примерно за 2-3 года. Затем начинается период получения постоянной выгоды: затраты энергии на обслуживание рекуператоров очень скромны. Существует ряд признаков, по которым можно определить эффективность системы вентиляции деревянного дома:

1. Плохой воздухообмен приводит к появлению в помещениях затхлого запаха;
2. Плесень в углах — результат повышенной влажности и плохой вентиляции;
3. Высокая влажность и плохой воздухообмен приводят к образованию постоянного конденсата на окнах и стеклянных дверях лоджий, балконов, веранд.

Применительно к каркасной конструкции описанные выше симптомы являются предпосылками быстрого разрушения конструкции и потери ее прочностных характеристик.

Посмотрите видео, как все это происходит:

Полезные советы по монтажу воздушных каналов

Независимо от формы трубопровода важна качественная теплоизоляция системы

Круглые трубы

• Повязку можно использовать для соединения отдельных частей систем вентиляции. Отбортовку необходимо производить на концах труб. Все стыки необходимо заделать — для этого используется шпатлевка.
• Круглые вентиляционные каналы соединяются с ниппелями. С помощью стыка также можно соединить трубы, для этого их ставят поверх вентканалов. Соединения фиксируются саморезами.
• Еще один вариант подключения — розетка. Когда воздуховоды вставляются друг в друга, но для каждого стыка требуется дополнительная герметизация.

Прямоугольные трубы

Для соединения прямоугольных элементов между собой нужно использовать покрышки (металлические профили). Их прикрепляют к концам вентиляционных труб. С помощью угловых вставок шины скрепляются между собой. Герметизация стыков будет идеальной, если будут использоваться резиновые уплотнители, они крепятся к покрышке.

В деревянных домах можно оборудовать вентиляцию любого типа. Однако практика показала, что принудительная вентиляция — лучший вариант. Обеспечивает качественный воздухообмен, не зависящий от погодных условий. К тому же при принудительной вентиляции вне зависимости от площади дома не будет застоя воздуха в помещении.

Как рассчитать параметры вентиляции для каркасного дома

Чтобы провести качественную вентиляцию в частном доме, необходимо учитывать множество факторов.

Если вы хотите собрать его самостоятельно, нужно запомнить как минимум 2 формулы.

Первая формула выглядит так: Lpr = Lexp. Это означает, что количество воздуха, удаляемого из птичника, такое же, как и количество воздуха, поступающего в птичник.

Формула для расчета воздухообмена

Вторая формула выглядит так: L = (Sх3 + nх60 + V / 2) / 3. В этой формуле S обозначает площадь помещения, в котором осуществляется вентиляция; n — количество людей, использующих местные данные; V — объем комнаты.

Однако напоминаем, что все эти данные являются приблизительными и для более точных расчетов лучше обратиться к специалисту.

Другая формула, используемая для расчета

Основные особенности рынка оборудования для вентиляции дома

Сегодня вы можете выбрать представленные на рынке вентиляционные устройства для любого бизнеса. Мировые производители выпускают всевозможные варианты вентиляции. Ведь любую технику из этой области можно отнести к одному из следующих направлений:

• бытовое или полупромышленное использование;
• специальные устройства;
• чисто промышленные устройства.

Аппараты промышленного и бытового типа могут работать как в доме (в квартирах, небольших частных домах), так и в офисах, ресторанах и других помещениях площадью до 600 кв.м. Что касается оборудования промышленного назначения, то оно способно обеспечить приток свежего воздуха в количестве более 4000 кубометров в час.

Для специальных помещений закупается специальное вентиляционное оборудование. Например, он может понадобиться для фармацевтических заводов, операционных в больницах, для систем экстренной вентиляции и дымоудаления и так далее.

Среди производителей промышленных вентиляционных устройств лидерами являются следующие европейские компании:

• Kanalflakt (Швеция);
• Ремак (Чехия);
• Остберг (Швеция).

Оборудование этих компаний уже много лет используется в нашей стране. Доказано, что это самое качественное и надежное изделие на рынке. Его можно использовать для оборудования как простых систем вентиляции в деревянных домах, так и более дорогих промышленных комплексов.

Кроме того, на рынке присутствуют и другие производители оборудования:

• Арктос (Россия);
• Вольтер (Германия);
• Ventrex (Восточная Европа);
• Корф (Германия и Россия).

Эти компании также производят качественные системы вентиляции. Чтобы выбрать конкретный вариант для конкретной ситуации, необходимо изучить проект дома и определиться с бюджетом на вентиляцию.

Особого внимания заслуживают моноблочные системы вентиляции. В отличие от других конструкций, которые собираются на месте, они производятся на заводе и доставляются в целости и сохранности. Все части системы заключены в звукоизолированный корпус.

моноблочную вентиляцию можно приобрести у зарубежных и отечественных компаний. При этом отличия по качеству незначительны, ведь детали одинаковые. Поэтому выбор конкретной компании зависит от финансовых возможностей клиента.
