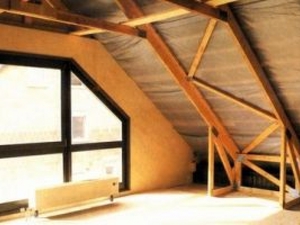

Как построить мансарду своими руками – особенности возведения и фото конструкций, советы по монтажу и декорации

Основные разновидности мансардных конструкций

Возведение мансарды, как и в принципе любой другой постройки своими руками, начинается с выбора того типа постройки этого помещения, который больше всего подходит для основного здания. При этом конструктивно мансарда может различаться по типу кровли: односкатная, двускатная или скатная. Если говорить о внешнем виде конструкции мансарды, то он напрямую зависит от материалов, использованных при ее возведении. При этом, в зависимости от конструктивных особенностей основного сооружения, могут возводиться следующие типы мансард:

•
  мансардный этаж в один уровень с двускатной крышей — стандартный чердак, переоборудованный в жилое пространство. При этом спроектировать и построить такую ​​конструкцию даже своими руками несложно. Единственным существенным недостатком такой конструкции считается незначительное полезное пространство и низкий потолок;
• чердачное сооружение на одном уровне с покатой крышей избы, имеющей 4 ската с разными углами наклона. Строительство такого помещения обходится намного дороже, но в результате получается мансарда с большой полезной площадью;
• мансардный этаж с выносной консолью, из-за чего конструкция и конструкция заметно усложняются. При этом большое пространство внутри мансарды и возможность вертикального размещения оконных конструкций устраняют все недостатки. Особенностью такой конструкции является расширение каркаса за пределы основного помещения;
• многоуровневая конструкция со смешанной крышей. Это мансарда со сложной конструкцией, возведение которой требует четко спланированных действий и детального плана этажа. В большинстве случаев многоуровневый чердак возводится вместе с основным домом.

Этапы самостоятельного сооружения мансарды

Если принято решение изготовить такую ​​конструкцию самостоятельно, важно предусмотреть использование в проекте таких материалов:

• рубероид;
• пароизоляция;
• гидроизоляция;
• изоляционный материал.

На выбор утеплителя влияет такой параметр, как шаг балок. Чтобы уменьшить количество теплоизоляции, стропила лучше разместить так, чтобы плита или мат плотно прилегали друг к другу. Тип поворота и его шаг будут зависеть от выбора материала для кровли. Необходимо обратить внимание не только на выбор качественного материала для утепления, но и на создание эффективной системы вентиляции.

Вентиляция оборудована подготовкой технологических зазоров

Возведение стропильной системы следует выполнять с применением огнестойких материалов. Все детали необходимо обработать средствами пожаротушения. Вам нужно будет подготовить следующие предметы:

• деревянные бруски сечением 100х50 мм;
• рейки 50х150 мм;
• необрезанные доски;
• строительный уровень;
• саморезы;
• ноготь;
• стальная проволока диаметром 4-5 мм;
• отвес;
• рулетка;
• ножовка;
• топор;
• молоток;
• острый нож.

Составление проекта

Одна из самых важных частей работы — это составление проекта. Очень важно проанализировать особенности планировки частного дома. Необходимо определиться с размерами и формой возводимой конструкции, а также предусмотреть размещение окон и балконов.

Все конструктивные элементы должны быть указаны на проекте

В процессе составления проекта необходимо учитывать следующие требования:

1. важно заранее определиться, какой высоты должен быть чердак. Следует помнить, что расстояние от основания перекрытия до наивысшей точки конструкции должно быть не менее 0,5 м.
2. Рекомендуется учитывать площадь обогрева и основные элементы интерьера.
3. Планировку мансардного помещения нужно расширить. Если вы планируете устанавливать Windows, они должны быть указаны на чертеже.

Составление чертежа нужно начинать с выбора формы, определения сечения ножек балки и шага их размещения. Для определения габаритов стропил следует учитывать следующие параметры:

• предрассудки;
• рубероид;
• характеристики климата в районе строительства.

также важно предусмотреть в проекте необходимое количество стропил. Они могут быть слоистыми или подвесными.

Балки можно навешивать или перекрывать

В конце следует определиться с количеством деталей крепления. На рисунке ниже вы можете увидеть некоторые данные, необходимые для расчета, но составление проекта — сложный процесс. Рекомендуется доверить эту работу квалифицированным специалистам.

Установка мауэрлата

Устройство стропильной системы мансардной крыши следует выбирать исходя из типа кровли и проекта готового чердака. Простой вариант — двухскатная конструкция.

Основными частями стропильной системы двускатной крыши являются:

• линейные элементы (колонна, стержневая система, балка);
• детали пола (плита, пол, панель);
• пространственные элементы (свод, ракушка, объемная деталь).

Перед проведением работ необходимо будет хорошенько просушить древесину. Первым делом нужно разметить и установить мауэрлат. Крепится к стенам здания. Деталь может быть сделана из бруса или мощной обрешетки. Если вы планируете соорудить крышу с двумя скатами, мауэрлат хорошо вписывается в длинные стены здания. Элемент необходим не только для надежного крепления нижней части стропил, но и для правильного разделения нагрузки на стены и основную часть конструкции.

Для крепления мауэрлата следует использовать металлические шпильки, прикрепленные к монолитной бетонной балке.

Чтобы закрепить мауэрлат, нужно установить металлические шпильки

Балка должна находиться в верхней части стены. Также можно использовать стальную проволоку, заделанную в кладку.

Чтобы закрепить мауэрлат на верхний венец деревянной стены, нужно использовать деревянные дюбеля. Ауэрлат требует качественной гидроизоляции деревянных балок. Поэтому необходимо использовать рубероид или другой материал, обладающий водоотталкивающими свойствами.

Перед установкой мауэрлата основание необходимо покрыть рубероидом

установка мауэрлата необходима, если планируется возведение каркаса крыши, стропила которого упираются в верх стены скошенными концами или подготовленными вырезами.

Если вы планируете делать мансарду, ширина которой соответствует ширине постройки, стропильные ноги должны упираться нижними концами в выдвинутые опорные детали. В качестве опор можно использовать мощные балки, уложенные на длинные стены. Количество опорных элементов соответствует количеству балок. Стропила необходимо крепить к стенам так же, как и для мауэрлата.

Последовательность действий:

1. В первую очередь нужно подготовить деталь. Балка должна быть 10 или 15 см, нужно будет выпилить элемент необходимой длины, при необходимости расправить анкерные штифты и упереть в них бруски. При установке деталь нужно отбивать молотком. Если постройка деревянная, то в качестве мауэрлата используется верхний брус или бревно. Если постройка каменная или кирпичная, бруски крепятся анкерами. Крепежные элементы необходимо крепить к стене при установке с отклонением друг от друга не более 2 м.
2. Мауэрлат выравнивается по внутреннему основанию стены. После того, как деталь будет установлена ​​на шпильки, необходимо затянуть гайки.
   Мауэрлат крепится на металлические шпильки
3. Карманы с заклепками могут оставаться на перекладине. По ним следует просверлить углубления необходимого диаметра. Вы также можете расположить штангу с помощью рулетки, но легко допустить ошибку.
4. Если часть стены останется снаружи, то в дальнейшем ее придется выложить декоративной кладкой из кирпича.
5. Рулонную гидроизоляцию необходимо установить на стену. Если планируется использовать рубероид, его нужно уложить в 2 слоя.

Сооружение каркаса

Далее следует установить доски пола.

Каркас мансардной крыши состоит из балок перекрытия, стропил, прогонов и подкосов

В качестве материала часто используют брус хвойных пород 200х100 мм. Рейки пола кладут над мауэрлатом с углублением на 30-50 см за поверхностью стены или в подготовленные пазы в кладке. В первом случае детали скрепляются уголками и саморезами.

Крепление дерева к мауэрлату можно производить при помощи стальных уголков

Для создания равномерного перекрытия ламели следует устанавливать в такой последовательности:

1. Первый шаг — адаптировать крайние детали с точки зрения уровня.
2. Далее следует натянуть трос и установить по нему промежуточные элементы.
3. Расстояние между балками должно быть от 60 до 100 см. Расстояние 60 см позволяет монтировать изоляционные панели без выемок.
4. Чтобы выровнять стропила по высоте, их можно повесить. Другой вариант — использовать вкладыши приборной панели.
5. Если балки вставляются в подготовленные карманы, их крайние части необходимо обработать жидкой гидроизоляцией и обернуть рубероидом.

Стойки необходимо установить на крайние планки:

1. В качестве материала используется брус размером 150х100 мм. Высоту и линию установки стоек следует определять исходя из созданного чертежа.
2. Стойки нужно выровнять по уровню и отвесу, затем закрепить на время длинной стрелой и через ось рамы. Это позволит равномерно смонтировать стойки. Банты можно сделать из досок и прибить гвоздями.
3. Между крайними стойками нужно протянуть трос и расположить по нему остальные элементы. Расстояние между деталями соответствует этапу монтажа балок перекрытия. Все стойки крепятся так же, как и крайние. В результате должно получиться 2 ряда столбов одинаковой высоты, параллельных друг другу.
4. На стойки следует укладывать балки колеи 150х50 мм. Детали крепятся к гвоздям 15 см или стальным уголкам саморезами.
5. Стропила кладут на стропила из рейки 200х50 мм узкой частью вниз. Это позволяет повысить жесткость конструкции. При эксплуатации постройки нагрузка на траверсу не передается, поэтому такого сечения рельса будет достаточно. Чтобы они не прогибались и при установке можно было повысить их надежность, необходимо разместить под деталями временные опоры из панелей толщиной 25 мм.
   Вверху полоски стягиваются слоями с кремом
6. Вверху перекладины крепятся несколькими планками до тех пор, пока не будут установлены стропильные ноги. Рейки следует располагать не в центре зажима, а на расстоянии 30 см от них.

После установки стоек, ригелей и балок можно получить надежную конструкцию, которая ограничит внутренние помещения мансарды. Для увеличения его прочности в дальнейшем следует закрепить распорками и прихватками.

Монтаж стропил

На этом этапе выполняется установка нижних стропил:

1. Обнажены нижние балки. Их можно сделать из реек размером 150х50 мм. Для этого первым делом нужно построить шаблон из планок 150х25 мм — их легче и быстрее обрабатывать. Направляющую нужной длины необходимо закрепить на верхней балке, очертить контур пропила и вырезать деталь.
2. После этого узор нужно снова нанести на прогон в местах установки стропильных ног. При совпадении верхняя часть элементов изготавливается по изготовленной модели.
3. Нижнюю часть, которая упирается в мауэрлат возле планок пола, необходимо время от времени подрезать.
4. Стропила крепятся железными уголками и саморезами.
   Стропила крепятся стальными уголками

Далее устанавливаются верхние элементы:

1. Первым делом разметьте центральную часть крыши. Сделать это можно, используя предварительно прикрепленный к мауэрлату столб и затягивая его с торца крыши. Край доски должен находиться в центре крыши. По этой доске нужно выровнять стропильные ноги.
2. Далее нужно подготовить шаблон из направляющей 150х25 мм. Наносить его следует на крайнюю часть рельса, установленную на необходимом уровне, и на балку, на которую будут опираться ноги нижней балки.
3. Отметьте верхний и нижний надрезы и вырежьте шаблон. Каркас накладывается по очереди с двух сторон крыши. Это позволит вам проверить точность разметки центральной части. Если ряды стоек поставить параллельно, то с закреплением верхних элементов сложностей не возникнет — они будут одинаковыми по размеру.
4. По заготовке необходимо подготовить необходимое количество стропил. Детали кладут на прогоны и связывают в верхних частях утюгом внахлест или отделочными полосами. В последнем случае в качестве крепежа используются саморезы. В ходу полосы стропил упираются в пропилы пилы и захватываются железными уголками. Чтобы детали оставались прямыми, их крепят с помощью подкосов, устанавливаемых нижней частью для затяжки. Таким способом устанавливаются все стропила.
5. Фиксация подвесных стоек производится — отрезками реек 150х25 мм. Верхняя часть рейки фиксируется в месте крепления стропил, нижняя — в месте затяжки.

Установка подкосов и фронтонов

Последовательность действий:

1. Под ножки нижней балки следует установить стойки из реек 150х50 мм. Их нужно укладывать нижним косым вырезом в доску пола, а затем прикреплять по углам. К балке сбоку крепится верх. Его нужно прибить 1-2 гвоздями. Далее необходимо просверлить отверстие и закрепить его болтом.
2. После установки нижних стоек необходимо удалить временно установленные стойки и стойки.
3. Прошиваются фронтоны. Важно предусмотреть проемы для дверей и окон. Если доски перекрытия вставлены в пазы стен, на нижние ножки балки следует установить фурнитуру — рейки, которые удлиняют линию балки и создают свес крыши. Если полы укладывать поверх мауэрлата, стропила будут выступать на необходимое расстояние, поэтому устанавливать кобылки не нужно.
   На нижние стропила необходимо установить кобылку, которая продолжает линию стропильных ног и образует выступ

Обрешётка конструкции

Ножны необходимы для:

• распределение и передача веса рубероида на балки;
• выполнить дополнительное крепление стропильной системы;
• основы для крепления рубероида.

Токарную обработку можно производить в один или два слоя, полный или разбавленный.

Токарная обработка может быть сплошной или рельефной

Способ монтажа зависит от материала, который вы планируете использовать для покрытия конструкции. Если возводится шиферная или металлическая крыша, обрешетка должна быть сделана из реек, которые крепятся к стропильным ногам гвоздями. В этом случае шаг установки соседних планок может составлять 27-30 см.

Сплошное точение применяется при скреплении мягкого материала в рулонах.

Для мягких чехлов требуется прочная оболочка

В этом случае можно использовать влагостойкие листы фанеры или ДСП. Допускается использование древесного материала сосны — обрезной доски.

важно учитывать, что при установке такой обрешетки материал, который будет укладываться, должен повторять контуры внешнего основания. Поэтому каркасная конструкция должна быть прочной и ровной.

В процессе укладки материала необходимо использовать шнур, с помощью которого рейки или пластины будут ровными. Детали необходимо разместить параллельно друг другу. Перед закреплением материал необходимо обработать антисептическим составом для защиты от гниения, появления грибка и влаги. Изделия должны быть однородными и качественными. Желательно отдавать предпочтение древесине 1-го и 2-го сорта. На нем не должно быть узлов. Чтобы доски не деформировались, их нужно предварительно просушить.

Последовательность действий при установке обрешетки:

1. В первую очередь нужно отметить размещение брусьев на внешних стропилах.
2. Далее по всему склону размечаются места установки досок. Если в месте крепления деталей есть бороздки или выпуклости, дефекты необходимо устранить шлифованием или подкладкой полос необходимой толщины. Также можно использовать рубероид.
3. Поворот начинается с гребня. Расстояние между досками зависит от материала кровли. Если вы планируете использовать профнастил, шаг может варьироваться от 20 до 40 см. При использовании металлочерепицы оптимальное расстояние между деталями составляет 60-90 см.
4. Часто бывает необходимо стыковать деревянные рейки по длине, так как типовой длины бруса не хватает. Это значение обычно меньше длины пандуса. Крайние части сочлененных перегородок необходимо сначала закрепить гвоздями, а затем установить на крышу так, чтобы стыки брусков приходились на стропила. В разных рядах стыки нужно перемещать по горизонтали.
5. Для этого планки необходимо обрезать до необходимой длины.
6. В конце крыши необходимо установить ветрозащитные полосы. Их высота должна превышать обрешетку на величину, равную высоте профиля покрываемого материала.
   В торцевых частях кровли необходимо установить на стропила ветровые панели

Гидроизоляция крыши мансардного типа

Материал для кровли не обладает теплоизоляционными свойствами, поэтому потребуется подготовить качественный, экологически чистый для здоровья человека материал. Часто используется минеральная вата или стекловата. Оба материала обладают отличными звуко- и теплоизоляционными параметрами. Также важно учитывать, что если кровля металлическая, то при намокании утеплителя все его качества могут быть сведены к нулю. Поэтому важно тщательно продумать конструкцию устройства.

Утеплить чердак без укладки гидроизоляционного материала не получится, поэтому рассматривать процесс следует вместе. Пошаговое руководство по гидроизоляции конструкции:

1. Работать нужно снизу вверх. Начать нужно с нижнего слоя, плавно переходя к крыше. На стропила крыши снизу при сильном натяжении необходимо прибить степлером пароизоляционную пленку. Чтобы скобы не повредили материал, над фиксаторами на каждой ножке стропила его необходимо прижать рейкой, которую фиксируют саморезами.
   Работу нужно выполнять снизу вверх
2. В результате должны получиться ячейки, стены которых образуют стропила, а нижняя часть — пароизоляция. В них необходимо установить теплоизоляцию. Материал укладывается внахлест, в шахматном порядке. Если толщина материала 5 см, то необходимо укладывать его в 3 слоя.
3. Сверху утеплитель должен быть покрыт ветрозащитной гидроизоляцией. Рельсы накладываются поверх материала. Их толщина сможет обеспечить необходимое вентиляционное пространство. Ширина трещины будет зависеть от материала кровельного покрытия. Если вы планируете использовать профлист, металлочерепицу или ондулин, то для притока воздуха будет достаточно пространства 2,5 см. Если полы предполагают использование плоского материала, то пространство для вентиляции между гидроизоляцией и обрешеткой под крышей должно быть не менее 5 см. Вентиляция должна проводиться от желоба к салазкам.
4. Стыки пленки необходимо проклеить скотчем. В этом случае влага не может проникнуть внутрь.

Практика показала, что лучше защищать утеплитель с помощью современных материалов, например Тайвек или Изоспан. Использование обычной полиэтиленовой пленки дает плохие результаты, так как может появиться конденсат. Опытные мастера считают, что гидроизоляцию конструкции рубероидом нельзя.

Теплоизоляция крыши

Прежде чем приступить к работе, нужно определиться с теплоизоляционным материалом.

Минеральная вата — довольно популярный материал, используемый для утепления кровли

Чаще всего используются следующие теплоизоляторы:

• стекловолокно;
• минеральная вата;
• полистирол;
• пеностекло;
• стружка;
• соломка для питья.

Выбор материала должен основываться на четырех параметрах.

1. Индекс теплопроводности. Для утепления крыши оптимально 0,05 Вт / м * К или меньше.
2. Устойчивость к воде. Чем выше оценка, тем лучше.
3. Огнеустойчивый.
4. Экологическая безопасность.

Изоляционные качества минеральной ваты со временем значительно ухудшаются. Кроме того, материал может быть поврежден под действием механического воздействия. Однако у минеральной ваты невысокая стоимость, поэтому материал используется довольно часто. Пенопласт не боится воды и обладает прекрасными теплоизоляционными характеристиками. Если вы планируете строить дом только из экологически чистых материалов, можно использовать пеностекло или солому.

Пошаговая инструкция по утеплению крыши:

1. На этапе возведения стропильных ног следует правильно определиться с оптимальным этапом их установки. Ступенька должна сохранять надежность конструкции, позволяя при этом размещать теплоизоляционные плиты или маты между стропильными ногами. Если вы планируете использовать материал, который не боится воды, пароизоляция не требуется. Для минеральной ваты поверх стропил необходимо уложить пароизоляцию.
2. Устанавливается контррешетка и токарный станок, на который следует уложить слой гидроизоляционной мембраны.
   Утеплитель монтируется изнутри конструкции. Поверх материала следует установить пароизоляционную пленку
3. Между стропилами необходимо разместить теплоизоляцию и закрепить ее. Сделать это можно при помощи саморезов или скоб.
4. важно учитывать тот факт, что балка изготовлена ​​из дерева или железа. Эти материалы обладают плохой теплопроводностью. Поэтому детали будут служить мостами холода. Чтобы этого не произошло, поверх теплоизоляционного материала необходимо установить еще один слой теплоизоляции. Это скроет стропильные ноги, к которым в дальнейшем будут крепиться другие детали мансарды. Чтобы в дальнейшем можно было проводить работы с комфортом, необходимо отметить расположение стропил.
5. Поверх теплоизоляции расстилается паропроницаемая пленка. Конструкция закреплена внутренним точением.

Укладка материала для кровли и монтаж оконных проёмов

Например, будет рассмотрен монтаж металлочерепицы, поскольку этот материал используется довольно часто:

1. Перед тем, как расстелить листы, нужно снять с них защитную пленку. Крышу нужно вести справа налево. Первый лист необходимо совместить с торцом крыши и закрепить на коньке. Крепление производится саморезом. Лист необходимо вытянуть за карниз на 40 мм.
2. Второй лист укладывается внахлест. В верхней части перекрытия плиты необходимо закрепить саморезами, чтобы они могли проворачиваться вместе относительно крепления и не прикручивались к обрешетке.
3. Следующий лист монтируется так же, как и предыдущий.
4. Скрепленные между собой три листа необходимо разместить параллельно карнизу. При необходимости их нужно обрезать вручную.
5. Низ листа фиксируется саморезами к низу волны.
6. Последующие крепежи нужно вкручивать с наклоном волной.
   Крышу следует направлять справа налево

Количество окон определяется соотношением полезной площади остекления к основанию пола 1:10. Например, если площадь мансарды 100 м2, то остекление должно быть примерно 10 м2. При установке Windows следует учитывать следующие нюансы:

1. Оптимальная высота установки окон от пола 95–100 см.
2. Механизм установки окон позволяет монтировать их на токарном станке с креплением в стропилах. Если размеры окна не совпадают с расстоянием между балками балки, следует немного изменить кровельную систему. В этом случае лучше смонтировать фрагмент стропильной балки и контрнаправляющие для ее крепления.
3. Проем должен быть высотой 45 мм и шире окна на 45-55 мм.
   Проем должен быть немного больше по ширине и высоте, чем окно

Отделка мансарды

Внутреннюю отделку мансарды можно выполнить деревянными плитами или гипсокартоном. Если используется последний вариант, то после монтажа листы следует оклеить обоями или покрасить водоэмульсионной краской. В некоторых случаях мансарда делится на несколько комнат. Сделать это можно с помощью перегородок из гипсокартона.

Если вы планируете часто использовать чердак, можно дополнительно утеплить пол и стены. Сделать это можно, используя, например, минеральную вату.

Достоинства и недостатки мансардной крыши

К преимуществам постройки мансарды можно отнести:

• наличие дополнительного места. Даже со слишком узкой крышей одноэтажный дом можно увеличить в полтора раза, сделав в нем дополнительную гостиную;
• дополнительное место для хранения вещей. Здесь можно оборудовать не только чулан, но и место отдыха, комнату для хранения наград, медалей, оборудование кабинета или мастерской;
• красивый вид из окон;
• эстетичный вид здания. Изысканная крыша красивой и разнообразной формы гармонично впишется в любой ландшафтный проект;
• возможность красиво обыграть интерьер комнаты. Здесь можно разместить балки, создать комнату в стиле лофт;
• большое количество света в комнате благодаря окнам, расположенным в крыше.

К сожалению, у мансардной крыши есть и недостатки:

• необходимость заказа нестандартных окон, стоимость которых достаточно высока;
• необходимость проведения дополнительных теплоизоляционных работ;
• дополнительные расходы на покупку стройматериалов;
• резюмируя сообщения.

Предупреждение: по мнению психологов, постоянное проживание в комнате с низкими потолками вызывает у людей большее беспокойство.

Особенности устройства мансардного помещения

Каждый, кто сталкивается со строительством домов, знает, что главное здание стоит на фундаменте, который рассчитывается исходя из массы постройки. Если чердак входил в общий проект, то дополнительная нагрузка от него уже входила в параметры фундамента. В такой ситуации можно возвести дополнительный пол из любого доступного материала.

Однако если этого не было сделано, то есть строительство мансарды происходит после возведения основного корпуса, то необходимо рассчитать дополнительную нагрузку на несущую конструкцию помещения и фундамент. Это нужно для того, чтобы масса мансардного этажа не повредила постройке. Поэтому для возведения такого помещения следует использовать легкие строительные материалы — дерево, пенобетон или панели сип.

Соорудить чердак своими руками из различных строительных материалов можно, но если вы это понимаете, то, по сути, такая надстройка представляет собой не что иное, как покатую крышу, опирающуюся на несущие стены. Конечно, каждая система перекрытий сильно отличается в зависимости от конструктивных особенностей ее конструкции, но в целом она состоит из следующих стандартных элементов:

•
  кровельная система;
• токарная обработка дерева, на которую крепится крыша;
• коньковый брус — верхняя часть кровли в месте пересечения стропил;
• стропильная система — балки многослойных или подвесных стропил;
• мауэрлат — деревянный брус, закрепленный по внешнему периметру стен дома, основное назначение которого — закрепить стропила;
• скосы для соединения стропил, продольных балок и вертикальных стоек, предназначенные для усиления стропильной конструкции;
• внутренняя опорная система — призвана придать чердаку дополнительную устойчивость в случае большой площади помещения;
• изоляционный пирог, в состав которого входят гидроизоляционные, шумо- и пароизоляционные материалы, а также качественный утеплитель. Это создает благоприятный внутренний климат.

Подчеркну, что по нормам, прописанным в СНиП, минимальное расстояние от поверхности пола до самой высокой части потолочной конструкции должно быть не менее 250 см. При несоответствии параметров высоты такое помещение считается чердак.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематично выполняется в следующем порядке.

Балки двускатной крыши

1. К стойкам крепится верхняя балка, первая одновременно будет служить каркасом балки.
2. Установите мауэрлат.
3. Стропильные ноги монтируются с шагом 60-100 см. Сначала устанавливаются фермы, в конце фронтона, и натягивается уровень, по которому устанавливаются промежуточные элементы.
4. Стропила в верхней части каркаса соединяются между собой.
5. Для крыш длиннее 7м устанавливается коньковый брус.

Правила крепления стропил

Крепятся к мауэрлату жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия неподвижных элементов.

Крепление в мауэрлат: гладкое и жесткое

Из-за этого

• использовать металлические уголки для фиксации низа стропил с дополнительной жесткой опорой на подгибке;
• закрепляем к прорези, сделанной на ножке стропила, и дополнительно фиксируем соединение при помощи скоб, гвоздей, проволоки.

Скользящий интерфейс элементов дает балкам свободу передвижения в определенных пределах. Он больше подходит для деревянных домов, так как исключает деформацию опорной системы при усадке дома. Выполняется с помощью «горки», скобы, гвоздей.

Гребневая насадка: встык и внахлест

Атаку на гребень выполняют:

• стыковка стыка стропил, обрезка верхних кромок под определенным углом.
• крепление на прогонах по очереди
• соединение внахлест.

Помимо теоретического материала, рекомендуем посмотреть, как на практике собирается стропильная система крыши, на видеоуроке.

Как построить мансарду – технология строительства

Самое главное при строительстве мансарды своими руками — это утепление, вентиляция и соблюдение всех рационально предусмотренных технологических процессов с учетом подготовленного плана помещения. Кроме того, все деревянные части конструкции необходимо обработать средствами, защищающими их от влаги и огня. Чтобы мансардный этаж простоял долгие годы, необходимо соблюдать все правила и условия его возведения:

•
  стропильная конструкция должна быть собрана из бруса толщиной не менее 25 на 25 см. Эти параметры обусловлены дальнейшим строительством теплоизоляции, которая укладывается в щель между стропилами и имеет толщину не менее 20 см;
• утеплитель должен сохранять свои параметры при воздействии влаги и других внешних факторов. Оптимальным считается использование пенополистирола, так как рулонные материалы, например минеральная вата, насыщают воду, увеличивая нагрузку на основную конструкцию;
• между слоем утеплителя и кровлей необходимо сделать качественную вентиляцию;

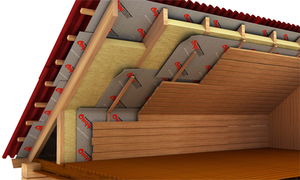

• также не менее важна качественная пароизоляция;
• снаружи стропильной конструкции устраивают гидроизоляцию и дополнительный слой звукоизоляции.

Пошаговая инструкция сооружения мансарды своими руками

В связи с технологическими особенностями конструкции мансарды ее строительство своими руками сопровождается некоторыми трудностями. При составлении чертежа такой надстройки необходимо в расчетах учитывать все возможные нагрузки, угол наклона ската кровли и допустимую массу помещения. В этом случае все этапы работ по возведению мансардного этажа пройдут согласно плану.

1.
   Строительство мансарды своими руками начинается с крепления мауэрлата по внешнему периметру несущих стен дома. В большинстве случаев для этого используется деревянный брус размером 10 на 10 см, который прикручивается с закруткой, проволокой, заранее закрепленной в кладке стен.
2. На следующем этапе возводится конструкция мансарды. Стеллажи могут быть изготовлены из деревянной балки с поперечным сечением, равным поперечному сечению продольных балок. По углам комнаты закрепляют вертикальные балки, после чего между ними устанавливают балки на расстоянии не более 200 см друг от друга. Все деревянные элементы крепятся металлическими уголками и саморезами.
3. В верхней части стойки соединяются деревянной перемычкой и вся конструкция фиксируется. Очень важно следить за строительным шнуром, чтобы не нарушилась общая геометрия конструкции мансарды.
4. К стоящему каркасу крепятся нижние стропила. Брус вырезается по расчетной длине, а в его основании устраивается паз для качественного крепления к мауэрлату. Верхняя часть стропил срезается с рассчитанным углом, а нижняя часть фиксируется прямо на месте.
5. Следующим шагом будет установка стропил верхней балки. Сложность этапа заключается в выравнивании и соблюдении всех углов конструкции.
6. Кроме того, поверх стропильной системы укладывается пароизоляционный слой, на который под кровлей подбивается обшивка. Материал, используемый в качестве обрешетки, напрямую зависит от используемого кровельного покрытия — это могут быть как деревянные доски, так и фанера.
7.
   Следующим этапом является раскатка пирога утеплителя. Внутри стропильной системы укладывается пароизоляция, которая крепится строительными скобами. Затем укладывается утеплитель, для крепления которого обрешетка оснащается полуметровой ступенькой.
8. Поверх токарного станка укладывается гидроизоляция, защищающая деревянные детали от влаги. Ну и в конце монтируется кровля на слой гидроизоляции.

Варианты сборки

Соорудить мансардную крышу можно двумя способами:

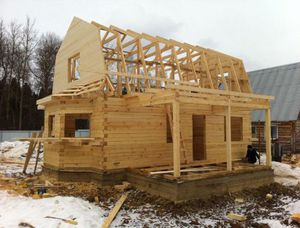

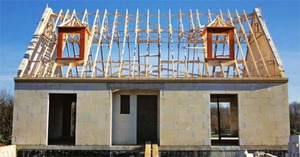

1. Соберите отдельные части конструкции на земле, затем поднимите их готовыми и соедините на месте. При такой технологии в первую очередь обнажаются крайние конструкции (фронтоны). Вверху они крепятся на длинные планки.Затем остальная часть системы вставляется в просверленные отверстия в мауэрлате и тщательно фиксируется. Если вам необходимо установить элементы вертикально или под нужным углом, можно использовать временные распорки. Боковые балки монтируются в последнюю очередь.
2. Соберите все детали конструкции шаг за шагом выше. Такой способ монтажа более удобен, если строящаяся крыша очень больших размеров и в готовом виде ее нужно поднимать только с помощью специального оборудования.Для начала крепятся балки перекрытия, к которым крепятся вертикальные стойки, затяжки, временные распорки. Затем устанавливаются стропильные ноги, затяжки и бантики. В этой технологии действует тот же принцип, что и в предыдущем способе: сначала фиксируются крайние элементы, а затем остальные.

Проект

строительство мансарды своими руками принято начинать с составления проекта. Очевидным решением было поднять скатную крышу на пару метров от исходного положения, но этого не произошло:

• С точки зрения жилищного законодательства изолированное помещение с капитальными боковыми стенами автоматически трансформировалось из холодного чердака в настоящий жилой этаж и требовало долгой и дорогой конструкции;
• Второй этаж полностью перекрыл бы световые люки в стене одного из соседних домов.

Поэтому было решено построить чердак с двускатной крышей. Конек крыши ориентировали по длинной стороне дома.

Несколько деталей проекта.

1. Наверное, крыша была сломана. У скатной мансардной крыши есть важное преимущество: при минимальной высоте конька позволяет получить максимальную площадь чердака при приемлемой высоте потолка;

Мансардная крыша. За счет разбивки откосов хозяин получает максимальную полезную площадь при минимальной высоте конька.

1. Для слива дождевой воды потребовались желоба. Скаты кровли пришлось отодвинуть от прилегающих стен соседних домов. Свободное пространство занимали каналы в стальном оцинкованном листе, заделанном битумной мастикой;
2. На роль укрытия был выбран профилированный лист. Да, под дождем издает ощутимый шум, но не боится ударов сорванного с соседних крыш шифера (зимой для Севастополя характерны сильные ветры), имеет небольшой вес и прост в сборке;

Чем меньше вес конструкции крыши и балки, чем меньше нагрузка на стены и фундамент, тем меньше вероятность их деформации и проседания. В основном это касается легких и столбчатых фундаментов под избы и каркасных домов — в них чердак создает значительную часть общей нагрузки.

1. Решил превратить фронтоны мансарды в панорамные окна. Это решение имело прекрасный вид на море;

Так выглядит Севастопольская бухта с моего балкона.

1. Мансарда имеет отдельный вход с примыкающего балкона. В плите нельзя просто вырезать проем для внутренней лестницы: необходимо предусмотреть опорные колонны под плитой с проемом, что значительно увеличит затраты. Как обстоят дела с семейным бюджетом после переезда, думаю, понятно без моих пояснений.

Пристроенный к дому балкон быстро превратился в зону отдыха для гостей и хозяев.
