Как усилить перекрытие в каркасном доме – виды перекрытий, способы их усиления, фото, видео

Виды перекрытий

По типу перекрытия они делятся:

• В межэтажном пространстве;
• По конструкции пола;
• На чердаке;

У каждого типа есть свое предназначение и особенности конструкции.

Межэтажные перекрытия

В любом доме антресоли — это пол и одновременно потолок. Об этом свидетельствует их расположение — между первым и вторым этажами. Нагрузка двойная, а значит, прочность должна быть одинаковой.

Стандарты строительства и устойчивости требуют, чтобы межэтажные конструкции выдерживали превышение предельной нагрузки 130 кг / м2. При соблюдении этих стандартов вибрации гаснут. При этом звукоизоляция межэтажных перекрытий должна быть полной.

Соблюдение этого требования необходимо для безопасного использования в качестве наполнителя сыпучих материалов, эффективно поглощающих любые механические колебания. Для крепления внутренних стен необходимо укрепить балки.

Перекрытия для пола

обязательно, чтобы они обладали высокими звуко- и теплоизоляционными свойствами и выдерживали большие нагрузки. Неправильная установка плит может стать причиной повышенной влажности в деревянном доме. Поэтому при проведении работ необходимо позаботиться о правильной вентиляции подвала и подвала.

Перекрытия чердачных помещений

При планировке жилого помещения с обогревом на чердаке использование пароизоляции является обязательным условием. Между шероховатой и окончательной обшивкой помещается пароизоляция.

Если чердак необитаемый и не предусмотрено отопление, достаточно будет теплоизоляции армированного слоя. Отличным вариантом утепления мансардных перегородок станет строительная вата на минеральной основе, которая также является акустическим изолятором, так как поглощает удары и воздушный шум.

Пирог межэтажного перекрытия в каркасном доме

Если вы планируете сделать деревянный дом своими руками, как описано в этой статье, то не стоит забывать о перекрытиях, даже если дом одноэтажный. Перекрытия между комнатами и кровлей делают практически по той же технологии, что и в многоэтажных домах, то есть когда перекрытие дома составляет 2 этажа. Устройство многоярусного торта полов выглядит так:

1. Потолок первого этажа.
2. Необработанная облицовка потолка.
3. Пароизоляция.
4. Несущие балки и лаги, между которыми укладывается слой теплоизоляции.
5. Черновой пол.
6. Гидроизоляционный слой.
7. Звукоизоляция.
8. Напольное покрытие.

Между этажами укладываются теплоизоляционные, влаго- и пароизоляционные материалы так, чтобы они выступали по всему периметру с допуском, равным толщине стен.

Межэтажный торт в деревянном доме. Крафт-бумага используется в качестве лобового стекла.

Отличие пароизоляции от гидро- и ветрозащитной плёнки

Почему строители часто путают пленки местами? Ведь кажется, что достаточно прочитать рекомендации производителей по устройству паро-ветрозащиты и гидроизоляции. Не все так просто. Строительный рынок предлагает десятки вариантов. Упростите себе задачу и воспользуйтесь «шпаргалкой» Игоря Беккерева, составленной на основе личного опыта пользователя портала.

Игорь3

Пленки, конечно, условно можно разделить на «дышащие» паропрозрачные диффузионные мембраны и пароизоляцию, практически не пропускающие пар и воду. Мембраны выделяют водяной пар из изоляции и конструкции, но не пропускают капли воды, которые сконденсировались на внешней стороне пленки.

Супердиффузионные мембраны позволяют водяному пару хорошо проходить в обоих направлениях.

Важно! Прежде чем покупать гидроизоляционную пленку, например, кровельную пленку, изучите ее технические характеристики и способность пропускать пар — высокую или ограниченную.

Не «дышащая» пленка имеет хорошие гидроизоляционные свойства и дешевле супердиффузионной мембраны, но при ее установке на крышу придется делать двойной вентиляционный зазор, потому что она не отводит пар и не может быть установлена рядом теплоизоляция.

Диффузионные мембраны можно монтировать вплотную к утеплителю, потому что они удаляют пар, но не пропускают влагу извне внутрь конструкции. Такие пленки проще устанавливать на сложных кровлях.

Подводя итог, то:

• Защита от ветра: не пропускает ветер и пыль, но пропускает пар.
• Пароизоляция: не пропускает пар и воду.
• Гидроизоляция: не пропускает воду. Но он может быть разным: паропроницаемым или паронепроницаемым.

Как это работает в упрощенном виде, показано на рисунке ниже.

Какие требования необходимо соблюдать?

Каркасная конструкция «пирог» сможет справиться с возложенными на нее задачами на долгие годы только при соблюдении строителями следующих правил и требований по ее установке:

• Высокая несущая способность конструкции, которая должна выдерживать большие нагрузки без деформации и повреждений;
• Достаточная жесткость пластин;
• Отличные звукоизоляционные свойства;
• Огнестойкость, пожарная безопасность;
• Оптимальная теплопроводность — конструкция должна защищать жилые помещения от низких температур зимой, высоких летом.
• Небольшой вес — чрезмерный вес может разрушить или повредить фундамент и несущие стены;

Для монтажа потолков в «каркасные конструкции» необходимо выбирать легкие качественные материалы с высокими эксплуатационными характеристиками.

Расчёт нагрузки перекрытий

Общая нагрузка складывается из веса самой конструкции — постоянной и нагрузок, используемых в изоляционных и отделочных слоях материалов — переменной. Оптимальное значение — не более 250 кг на 1 кв. Полная нагрузка постоянная + переменная.

От того, насколько правильно выполнены все необходимые расчеты, зависит, как долго дом прослужит хозяевам. Расчеты проще производить с помощью специальных строительных калькуляторов.

Внимание! При самостоятельном расчете предельно допустимых нагрузок необходимо сложить вес стяжки, утеплителя, перегородок и мебели, которая будет в помещении. Все числа, необходимые для расчета, можно взять в соответствующих справочниках.

Из каких материалов и балок?

Для полов используются хвойные породы, дуб и лиственница. Наиболее устойчивы к процессу разложения сосна, дуб и лиственница.

Типы материалов, из которых изготовлено каркасное перекрытие:

1. Стандартный стол шириной 200-300 мм.Достоинства: Хорошо поддается гибке, имеет меньше короблений и трещин, относится к дешевым пиломатериалам.
2. Высокопрочная клееная древесина имеет во много раз большую прочность, чем обычная древесина.Преимущества: замечательная длина до 12 м, способность равномерно распределять нагрузку, отличная прочность и устойчивость к изгибу, сухой материал, длительный срок службы. Недостаток: высокая цена.
3. Двутавры — самый надежный вид перекрытия, на котором допускается обычное перекрытие. Дно закрыто гипсокартоном.Достоинства: максимальная прочность, простота монтажа, универсальность, пригодность для любого типа помещения. Недостаток: высокая цена.
4. Фермы мансарды Н = 350 мм — балки из сборных деревянных форм 100х50 мм, полученные прессованием. Внутри металлические пластины, которые соединяют конструкцию в единое целое. В пределах этих соединений допускается прокладка инженерных коммуникаций.Достоинства: высокая прочность, долговечность, простота монтажа и допустимость внутреннего размещения инженерных коммуникаций. Обратной стороной является высокая цена.
5. Балки из ЛВЛ — новый материал для полов в деревянном доме. Они производятся путем соединения нескольких слоев шпона с помощью склеивания под высоким давлением. Высокая прочность достигается за счет того, что волокна расположены параллельно.Достоинства: большой выбор типоразмеров, с материалом легко работать. На практике для этого можно использовать любой режущий инструмент, незаменимый материал для полов с большими пролетами. Недостаток: высокая цена.
6. Балки HTS относятся к новым разработкам немецких инженеров в области каркасного строительства. Они выполнены в виде двутавра, у которого внешние слои деревянные, а внутренние — плиты OSB. Между этими слоями закреплен стальной профилированный лист гофрированной формы толщиной 0,5 мм, обработанный полимерным покрытием.Волнистая форма внутренней защиты создает высокие прочностные характеристики изделия и обеспечивает лучшую изгибаемость. Для того, чтобы такая конструкция не перекручивалась внутрь, встраиваются элементы, которые создают скрытую сшивку.

   Преимущество: высокая прочность, долговечность, простота монтажа, предназначен для строительства больших каркасных домов. Обратной стороной является высокая цена.

Перекрытия и их конструктивные особенности

Чаще всего при устройстве полов используют хвойные породы. Пиломатериалы изготавливаются из лиственницы, сосны и ели. В основе конструкции лежат потолочные балки или балки перекрытия. Именно они берут на себя основные нагрузки, а затем «разделяют» их с фундаментом, стенами, перемычками, стенами.

Нижний этаж облицован теми же материалами, что и основной каркас. Максимальное внимание при проектировании чердаков уделяется статистическим нагрузкам, особенно если речь идет о неотапливаемых и нежилых полах.

Двойная верхняя обвязка

Часто обвязки брусом бывает недостаточно при высоких вертикальных нагрузках, например, при большом весе стропильной системы или устройстве второго этажа, чердака. В этом случае используется двойная обвязка, то есть поверх стоек половицы укладываются в два слоя.

В этом случае необходимо обеспечить хорошую совместимость досок в их плоскостях, чтобы избежать смещения друг друга под действием боковых нагрузок. Для этого достаточно гвоздями просверлить доски внахлест друг на друга, желательно с шагом не более 20-30 см.

Последовательность монтажных работ по перекрытию каркасника

Технология — это быстро и просто. Опытные строители рекомендуют обращать внимание на горизонтальность стропил, качество их врезки в стены.

Нельзя просто поставить стропила и зашить их ДСП — нужно обеспечить им надежное соединение со стенами, обеспечить защиту от гниения. Для предотвращения образования и накопления конденсата и обеспечения воздухообмена должна быть предусмотрена вентиляция как на уровне пола, так и на уровне чердака.

Как обустраиваются перекрытия в доме на каркасе

Правильное перекрытие деревянного дома выполняется в несколько этапов. В первую очередь следует провести необходимые расчеты, закупить материал, обеспечить его своевременную доставку на строительную площадку. Все работы должны выполняться в строгом соответствии с действующими ГОСТами и СНиПами.

Напольное покрытие любого типа для деревянного дома включает в себя два основных элемента: опоры (балки) и обшивку (настил). Благодаря относительно небольшому весу конструкции монтажные работы можно производить своими руками, без привлечения специального подъемного оборудования.

Цоколь каркасного строения и его перекрытия

Эти полы подвергаются сильным нагрузкам, так как они выполняют функцию настила на самом нижнем уровне здания. По этой причине их расположение требует особого внимания. Поскольку каркас дома основан на дереве, для каркаса подвала следует использовать и деревянные балки.

Монолитные или сборные железобетонные плиты приведут к значительным нагрузкам на фундамент, что в свою очередь может спровоцировать его преждевременное разрушение.

Чаще всего в подвальный «пирог» входят:

• Центральные балки;
• Прутья черепа;
• Черный пол;
• Ветрозащитный;
• Изоляция;
• Гидроизоляция;
• Воздушный зазор;
• Доска пола.

«Пирог» такого фундамента изготавливается из различных композитных материалов и зависит от климата региона, особенностей ландшафта на участке, где возводится постройка.

Устройство чернового пола в доме на винтовых сваях на основе каркаса

Строительство чернового пола в деревянном доме на сваях осложняется тем, что вся конструкция располагается на относительно небольшом расстоянии от земли. При неправильном выполнении работы жилье будет пригодно только для сезонной жизни, а сквозняки будут выходить на первый этаж комнат в любое время года.

Весь пол каркаса, в том числе черновой, сделан из дерева. Чтобы не было щелей в основании, пиломатериал необходимо во время работы тщательно просушить. Устройство чернового пола выполняется сразу после завершения возведения сетки, перед возведением стен.

Для этого в балках сетки вырезаются пазы, в которые затем устанавливаются лаги. Средний шаг между ними — 50 сантиметров. Сечение лага 100 * 250мм. Основа такого пола состоит из 30-сантиметровых досок, подшитых снизу лагом. Поверх них укладывается гидроизоляционная мембрана. Следующий слой — закрытый утеплитель с пароизоляцией. Это могут быть сыпучие или минеральные материалы.

Первый этаж дома на винтовых сваях: особенности перекрытий

С учетом конструкции «каркаса» на фундаменте из винтовых свай перекрытия должны быть прочными, но легкими, чтобы они не создавали чрезмерной нагрузки на фундамент здания. Напольный «пирог» в «тушке» выглядит так:

• Черновой пол;
• Гидроизоляционный слой — специалисты рекомендуют использовать специальную перфорированную мембрану или обычную пленку.
• Изоляционный слой: для пола можно использовать керамзит, базальтовую вату или пенополистирол, обладающие высокой плотностью;
• Пароизоляционный слой: изоляционные материалы предотвращают скопление влаги и намокание утеплителя;
• Шина.

Подложка выбирается исходя из материалов отделочного пола: линолеум, паркет, ламинат.

«Пирог» межэтажного перекрытия: как устроить в каркаснике

Перекрытия между перекрытиями выполняют стабилизирующие функции, являясь одновременно конструктивной частью перекрытия и перекрытия. При проведении работ необходимо предусмотреть возможность постройки лестницы. «Пирог» межэтажных деревянных конструкций в «каркасе» состоит из следующих слоев:

• В зависимости от выбранной конструкции фиксируются нервюры или укладываются стропила;
• Со стороны первого этажа обшиты досками потолка, которые станут основой для последующих слоев «торта»;
• Следующий этап — устройство тепло- и звукоизоляции: песок, шлак, керамзит, минеральная вата, пенополистирол.;
• На теплоизоляционные материалы укладывается гидроизоляционная мембрана;
• Черновой и окончательный пол второго этажа прокатан по деревянным балкам.
• Сбоку от потолка первого этажа устанавливается пароизоляция.

Жесткость конструкции повышается за счет использования металлических гвоздей и уголков.

Общие условия

В основном на первом этаже бревенчатого дома бывает двух видов деревянных черновых полов:

• вентилируемая несущая конструкцияна ленточном или свайном фундаменте (лоза;
• ретикулярная структурана бетонную плиту или стяжку.

В первом случае горизонтальность должна соблюдаться уже на уровне цоколя, решетки или вагонки, во втором — при заливке основания.

Если в неглубоком ленточном фундаменте имеется черновой пол, в несущих стенах фундамента по периметру и внутри него следует проложить форточки для вентиляции.

Примечание
… Воздуха также следует оставлять при устройстве подхвата (цоколя) свайного фундамента.

Для защиты дерева от гниения при соприкосновении с бетонной или металлической поверхностью точки опоры несущих балок плиты перекрытия на фундамент утепляют рулоном битумной гидроизоляции.

Деревянную балку необходимо изолировать от контакта с бетоном Источник metasold.com

Все деревянные элементы должны быть обработаны антисептиками, используемый металлический крепеж и крепеж должны иметь антикоррозионное покрытие.

Некоторые способы усиления перекрытий каркасного дома

Если для перекрытия второго этажа в деревянном доме требуются балки длиной 3-4 м, то выбор материала не составит труда. А при повышенной освещенности безопорную конструкцию нужно очень тщательно рассчитывать и выбирать ее оптимальный вариант. Если нужно покрыть комнату длиной более 6 м, нельзя использовать брус обычных размеров (50X150, 50X200 и т.д.). Также следует помнить, что тип материала также влияет на несущую способность стропил. По ГОСТ 8486-86 сорт 3 может применяться только для строительства малых пролетов.

Рассмотрим два решения строительства длинных плит:

1. Использование балок, имеющих разные поперечные сечения

Изготавливать балки можно разных видов:

• Прямоугольный.
• Двутавры.
• В форме коробки.

Одним из самых надежных материалов для строительства каркасных домов является двутавр, он легкий и обладает отличной прочностью. С его помощью достаточно быстро производится установка надежного напольного покрытия.

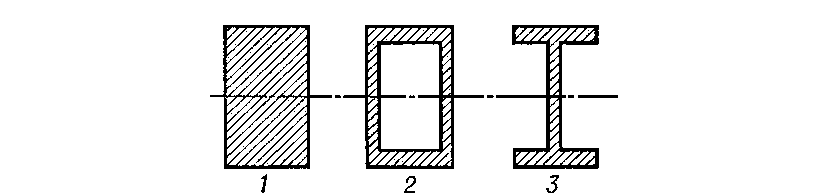

1 балка прямоугольная, 2-ящичная, 3-двутавровая

Устройство наката

Черепные перекладины нанизываются по низу балок перекрытия. Делать это нужно на всю длину с боков. Для этого используются ламели размером 30 на 50 миллиметров. На них укладываются рулонные панели — листовой материал или панели, удерживающие утеплитель.

Таким образом, весь вес внутренней части конструкции действует на ролик. Подшивка рассчитана на то, чтобы выдержать вес обшивки потолка.

Полы черновые, рабочие. Тележку можно использовать на чердаке для передвижения по ее поверхности. Под нынешним настилом мы подразумеваем готовый настил в досках. Оба варианта монтируются путем крепления досок к балкам или с помощью упругих распорок. Однако установка все же немного отличается.

В панелях черного пола должен быть вентиляционный зазор, чтобы воздух мог поступать с тыльной стороны пола. В случае с повозкой, доски сколачиваются друг с другом. Если чердак не планируется эксплуатировать как жилое помещение, то и пол сверху обустраивать не нужно. Лучше установить панели по периметру аварийного прохода.

Потолочное перекрытие каркасного дома

Требования к потолку для классического канадского дома, построенного по канадской технологии, следующие:

• Лаги выполняют связующую функцию, плотно «связывая» балки кровли и внешние стены;
• Пространство между стропилами необходимо залить утеплителем;
• Изнутри комнаты в перегородку вставляется гипсокартон, который служит основой потолка.

Как перекрывают чердак в каркаснике

При установке мансарды в каркас особое внимание уделяется расстоянию между стропилами и их сечению. Это связано с тем, что вся конструкция должна выдерживать собственный вес, крышу и любые дополнительные нагрузки.

Обязательным условием является использование пароизоляционного слоя, который укладывается поверх утеплителя. Специальные пароизоляционные мембраны предотвращают попадание влаги, что обеспечивает долгий срок службы конструкции. К верхней части пароизоляции крепится редкий дощатый пол, что пригодится для свободного передвижения на чердаке при установке кровли.

Скрепление вертикальных стоек каркаса

Стойки каркаса можно крепить к полу, при этом каркасы устанавливаются вертикально по периметру. Если стойки не имеют приставки, необходимо после установки отдельно надавить их сверху.

Обвязка столбов сверху служит основанием для перекрытия первого этажа. В результате получается горизонтально выровненная лента, соединяющая стойки. Его устраивают с учетом вертикальных нагрузок со стороны верхней части здания, то есть:

• Второй этаж
• Чердак
• Крыши
• Крыши
• Нагрузки от атмосферных осадков

Подшивка настилов

После завершения монтажа и крепления балок перекрытия поверх них установят настил и хранилище под ними. Кладовка между этажами дома выполняет сразу несколько задач: выдерживает вес конструкции, служит украшением и звукоизолирует потолок. Для хранения допускается использовать листовой материал: фанеру, гипсокартон, гипсокартон.

Мосты могут быть грубыми или ходовыми. Само название «порыв» означает, что жители дома ходят по этому этажу, то есть он чистый. В черновом полу есть вентиляционные отверстия для обеспечения надлежащей вентиляции пола. На него укладываются отделочные отделочные материалы.

Строительство каркасного дома своими руками от проекта до отделки

В условиях ограниченного бюджета многие решают построить дом самостоятельно. Мы не будем вас отговаривать от такого решения. Это действительно смелый шаг, который потребует от вас много сил и знаний. Хорошо, если строительство для вас не просто хобби и вы знакомы с большинством операций.

Но что, если это ваш первый опыт? Какую технологию выбрать для строительства? Когда начать? Какие элементы дома требуют особого внимания? Каркасные конструкции отлично подходят для строительства дома своими руками.

Мы постараемся разобраться, как построить такой деревянный дом своими руками, пошаговая инструкция вам в этом поможет.

Что такое деревянный дом? Это сооружение, стены которого возведены на основе деревянного каркаса. Стены, пол и потолок в таких домах выполнены из разнородных материалов, которые специалисты еще называют «тортом».

Каркасная конструкция имеет множество преимуществ, среди которых высокая энергоэффективность, экологичность процесса строительства и небольшой вес. Но почему мы рекомендуем именно эту технологию в случае строительства дома своими руками?

• Во-первых, если вопрос в пользу строительства своими силами возник по финансовым причинам, то деревянный дом поможет вам сэкономить много денег. Ведь такая постройка той же площади и назначения будет примерно на 35-40% дешевле сруба из бруса или бруса и почти в 2 раза дешевле кирпичной конструкции.
• Во-вторых, небольшой вес дома потребует менее сложного фундамента. Даже если фундамент будет залит, вы сможете выполнить все работы самостоятельно. Легкость дома в целом также свидетельствует о небольшом весе отдельных конструкций. В случае сборки каркаса на месте потребуется всего пара помощников для сборки здания под крышей.
• В-третьих, для строительства таких домов потребуется лишь стандартный набор инструментов для столярных работ: пила, уровень, молоток, отвертка или дрель, степлер. В случае работы с некоторыми видами отделки может потребоваться дополнительный инструмент, но мы уже назвали для вас базовый набор. Строительство деревянного дома не требует привлечения тяжелой спецтехники.
• В-четвертых, даже не обладая специальными навыками, но внимательно следуя инструкции по установке каждого элемента каркаса, можно построить надежный и комфортный дом как для лета, так и для круглогодичного проживания.

Строительство каркасного дома: шаг за шагом

Перед тем как приступить к строительству, следует сказать, что каркасная технология условно делится на североамериканскую и скандинавскую типы. На некоторых этапах работы эти виды каркасов практически идентичны, а на некоторых требуют особого внимания.

Финский дом собран на основе деревянного каркаса. Стены изнутри и снаружи облицованы отделочными или черновыми отделочными материалами. Стена заполнена минеральным утеплителем.

Канадский дом тоже строится на деревянном каркасе (иногда без каркаса). Ключевым отличием является используемый утеплитель: это изоляторы на основе органического полистирола. Ошибочно утверждать, что канадский бревенчатый дом строится только на основе СИП-панелей. Это лишь один из вариантов построения таких каркасов.

Итак, можно поэтапно приступить к строительству деревянного дома.

Проектные работы

В первую очередь следует потратить некоторое время на составление подробного плана будущего дома. Важно обсудить с каждой семьей элементы дома, необходимые для удобства и комфорта. Также необходимо составить план расположения постройки на своем участке.

Проектные работы условно можно разделить на несколько этапов:

• Выбор строительной площадки.
• Выбор назначения будущего дома и предварительный расчет габаритов. Необходимо определиться, будет ли это загородный дом или постоянное место жительства. Необходимо рассчитать примерные финансовые возможности. В случае строительства жилого дома своими руками его стоимость под ключ составит 15000 рублей за 1 квадратный метр (в зависимости от технологии, этажности и вариантов отделки).
• Выбираем проект для строительства. Многие проекты каркасных домов можно найти в Интернете. На большинстве девелоперских сайтов также указывается стоимость строительства проекта под ключ. Если вас устраивает указанная стоимость и проект в целом, вы можете сдать его в эксплуатацию. Не рекомендуем переделывать проект самостоятельно без знаний в строительной сфере. Важно понимать, что для постройки большого дома потребуется не только проект фасада и планировки здания. Перед началом строительства нужно иметь набор чертежей на каждый элемент здания и коммуникаций. Важно иметь дома проект инженерных систем, ведь большая часть их элементов закладывается внутри стен, пола и потолка еще на этапе возведения стен.
• Сметное составление необходимых материалов и поиск поставщиков. Для непрерывной работы на участке потребуются стабильные поставки материалов. Лучше всего до начала работы заключить необходимые договоры на поставку. Это позволит избежать многих проблем.

Помимо работы с проектом и закупки материалов, рекомендуем провести геологическое изучение грунтов. Это необходимо для правильного выбора типа фундамента. Также важно решить проблемы с канализацией и водоснабжением.

Обустройство септика часто проводят перед началом других работ. Водоснабжение частного дома часто решается с помощью колодца; это тоже требует осмотра специалистами.

Может возникнуть необходимость перенести местоположение дома.

Итак, у вас в руках план и четкий рисунок всех элементов вашего дома. Разметка макета вашего сайта отмечена. Проблемы с подачей материалов решены. Можете считать себя готовым приступить к работе над сайтом.

Имея подробный план и смету материалов, вы можете рассчитать приблизительный вес вашего здания. Это важно для правильного расчета фундамента. Фундамент — один из важнейших этапов работ, от его надежности будет зависеть срок службы вашего дома.

Поэтому важно знать несущую способность грунтов. В зависимости от нее и общего веса дома рассчитывается необходимая опорная площадь постройки. Далее остается выбрать тип фундамента: столбчатый, свайный, ленточный, фундамент на винтовых сваях, монолитно-плиточный.

Рассмотрим порядок работы по каждому из вариантов.

Столбчатый фундамент

Столбчатый фундамент применяется для одноэтажных домов на твердом грунте. Основой под сетку служат бетонные столбы или асбоцементные трубы.

Порядок работы. Площадка расчищена, в местах установки столбов нанесены указатели с верёвкой и колышками. В зависимости от длины столба выкапываются ямы, на дно которых насыпается и утрамбовывается песчаная подушка толщиной не менее 15 см.

Далее устанавливаются столбы с регулировкой песчаной подушки для установки столбов на один уровень. Теперь вы можете насыпать и уплотнять почву вокруг столба. Сетка для столбчатого фундамента — это обычно нижняя обвязка деревянного дома.

Перед укладкой бруса на каждый столб укладывается слой гидроизоляции — рубероид или пергамин.

Свайные фундаменты

Свайные фундаменты условно делятся на железобетонные и перфорированные. В случае работ с сборными железобетонными опорами порядок установки не отличается от возведения столбчатого фундамента.

Порядок работы с расточенными столбами. Также подготовительные работы включают расчистку и разметку свайного поля. В местах заливки свай делают котлованы или буровые ямы диаметром не менее 250 мм. В лунки также засыпается песок и грунтуется.

Далее устанавливается опалубка из обрезных панелей, фанеры или рубероида. Заливается бетон, в который погружается предварительно склеенная арматура. Концы арматурных стержней обычно выступают над плоскостью стоек для последующей фиксации деревянной решетки.

В случае установки железобетонной решетки к этим частям арматуры приклеивается арматура горизонтальной решетки. Также монтируется опалубка под решетку. Бетон заливается в уже соединенную арматуру.

Также укладывается гидроизоляционный слой между деревянной сеткой и опорной плоскостью или между бетонной сеткой и мауэрлатом.

Фундамент на винтовых сваях

Винтовой свайный фундамент — это молодая технология возведения фундаментов, ранее применялась только для временных военных построек, строительства причалов и других сооружений над водой.

Суть технологии заключается в навинчивании специальных полых труб с лопастями на конце, что позволяет устроить фундамент на любом грунте.

Существуют винтовые сваи разного диаметра и длины, что позволяет применять их практически для любой постройки, особенно каркасных.

Порядок работы с винтовой сваей. Так же проводим подготовку сайта и его разметку. Для упрощения начала прикручивания в местах установки свай добавляются отверстия, удаляя дерн.

Далее с помощью специальной головки для фиксации рычагов устанавливаются эти рычаги и прикручивается свая с постоянным контролем ее вертикальности. К основанию сваи приваривается металлическая площадка для облегчения крепления сетки.

Решетка может быть нижней обвязкой деревянного или металлического дома.

Ленточный фундамент

Ленточный фундамент подразумевает заливку железобетонной ленты по всему периметру дома и под всеми несущими конструкциями. Для каркасных домов обычно используют неглубокий фундамент с высотой цоколя 200 мм.

Порядок работы. После разметки фундамента делается траншея шириной не менее 250 мм. Насыпают песок и утрамбовывают его на дно траншеи. Далее монтируется опалубка и устанавливается предварительно приклеенная арматура, отвечающая за сопротивление изгибу и разрушению ленты. Затем заливается бетон. После окончательного застывания бетона укладывается гидроизоляционный слой и укладывается мауэрлат.

Плитный фундамент

Монолитная армированная плита заливается под всю площадь дома. Используется только на сверхсложной плавучей местности.

Порядок работы. По приметам выкапывают яму, насыпают подушку песком. Укладывается арматура или металлическая сетка, заливается бетон с прокладкой отверстий для коммуникаций.

Как вы уже отметили, после устройства фундамента укладывается слой гидроизоляции и нижняя обвязка дома, которую необходимо обработать антисептиками глубокого проникновения.

Монтаж нижней обвязки, половых лаг и чернового пола

Еще одна особенность каркасных конструкций — устройство пола до возведения стен. На готовый фундамент мы уже уложили нижнюю стропу дома из бруса. Теперь нужно установить балки перекрытия.

Для этого используется брус сечением 50х150 или 50х200 мм.

Бревна можно подпилить в нижнюю обвязку, установить над нижней обвязкой с помощью крепежных скоб или закрепить в одной плоскости с нижней обвязкой (распором) с помощью специальных опор.

В случае утепления пола минеральным утеплителем бревна укладываются в проходы на 1,5-2 см меньше габаритных размеров утеплителя. В случае утепления пенополистиролом или экструзионными листами — строго кратно размеру листа. Если пол покрыт напольными SIP-панелями, то шаг между лагами должен быть равен ширине панелей, стыковать которые необходимо строго по лагу.

Сначала устанавливаются крайние лаги. Уровень самих задержек и план между ними контролируется. После «захвата» слоя шпагат протягивают между началом и концом ствола и по диагонали между ними. По этой проволоке кладут промежуточные балки.

После установки лаг нужно установить черновой пол, который служит основой для утепления. В случае установки панелей пола грубое покрытие не требуется. Поверх бревна можно смонтировать черный пол — укладывается доска или листовой материал (OSB, фанера, ДСП). В этом случае над черным полом устанавливается еще один ряд лаг через балки основного этажа.

Чаще всего черный пол монтируется между ламелями перекрытия. Для этого на боковой поверхности бревна закрепляется брус сечением 50х50 или 40х50 мм. Применяется для настила полов досками или листовым материалом.

Независимо от способа укладки чернового пола поверх него укладывают паропроницаемую мембрану для удаления паров точки росы из толщины утеплителя (в случае утепления минеральными утеплителями) или заделывают стыки при обогреве пенополистиролом.

Утепление полов и укладка напольного покрытия

Утеплитель можно укладывать в готовое основание между лагами (первичными или вторичными). В случае минерального утеплителя каждый слой укладывается со смещением стыков утеплителя во избежание мостиков холода.

При утеплении пенополистиролом все стыки вспениваются. Поверх любого утеплителя укладывается пароизоляционный слой.

После этого сразу можно монтировать чистовое или черновое покрытие пола: массивную доску или паркет, фанеру, ДСП, OSB и так далее

Стены имеют ключевое различие между финской и канадской технологией бревенчатых домов. Поэтому рассмотрим их отдельно.

Финская технология

Для возведения каркаса очень важно иметь строгий чертеж каждой из стен будущего дома. Без этого невозможно строго разместить все элементы каркаса и отделки (оконные и дверные проемы, элементы коммуникации).

Каждая стойка и горизонтальная головка (усиление проемов) должны быть на своих местах. Все элементы каркаса несущих и промежуточных стен крепятся к полу и между собой с помощью крепежных скоб и саморезов.

Монтаж начинается с несущих стоек, между ними в строгой плоскости устанавливают промежуточные, проверяя их вертикальность.

После установки каркаса выполняется внутренняя или внешняя отделка. Для этого существует множество вариантов, и для каждого из них есть строгие инструкции по установке. Мы не будем останавливаться на каждом из них.

важно только соблюсти правильный «пирог» каркасной стены: внешняя облицовка — паропроницаемая мембрана — каркас с утеплителем — пароизоляционная пленка — внутренняя облицовка.

Иногда между внешней обшивкой и мембраной помещают контррешетку толщиной не менее 20 мм для лучшей вентиляции.

Канадская технология

В случае строительства канадского дома на основе каркаса пленки не укладываются. Между балками монтируются экструзионные плиты, все щели и стыки тщательно заделываются пенополиуретаном.

Отдельно стоит рассмотреть установку SIP-панелей. В этом случае к готовому напольному покрытию пришивается блок черепа в строгом соответствии с дизайном раскладки панели. Пруток имеет участок, который точно совпадает с канавкой на нижней стороне панели.

На поверхность бруса наносится пенополиуритан и устанавливаются панели. С одного из углов дома начинают установку панелей, временно закрепив их подпорками. Боковая поверхность панели также предварительно расширена для идеальной адаптации каждого элемента.

Окончательное крепление осуществляется при установке верхней обвязки и балок перекрытия.

В случае установки каркасно-панельного дома по финской технологии на объект доставляются готовые стены, которые монтируются с помощью подъемных устройств. Стены между собой крепятся верхней рейкой и потолочными балками.

Потолочные балки и утепление потолка

Шаг и сечение потолочных балок подбираются по принципу половой задержки. Монтаж балок перекрытия также осуществляется по напольному принципу. Основанием для утепления служит перекрытие первого этажа. Также важно соблюдать правильный утеплитель «пирог.

Для дома с холодным чердаком: облицовка потолка первого этажа — пароизоляция — балки перекрытия с утеплителем — паропроницаемая мембрана — облицовка мансарды.

Для межэтажных перекрытий: оболочка плиты первого этажа — пароизоляция — балки перекрытия с утеплителем — пароизоляция — покрытие пола второго этажа.

Монтаж стропил и кровельного материала

Крыша — один из самых сложных элементов деревянного дома. Но при наличии подробного и четкого чертежа с указанием размеров и расположения затяжек, подпорок и стропильных ног можно полностью провести монтаж своими руками.

На стропила шьют токарный станок из обрезной доски или листового материала в зависимости от выбранного рубероида. Монтаж чистовой кровли также следует проводить по инструкции.

Мы не будем рассматривать эту технологию для каждого кровельного материала.

Как продлить срок эксплуатации перекрытий

На долговечность деревянного дома и его полов влияют: климат местности, качество используемых материалов, соблюдение рекомендаций специалистов и так далее. Согласно действующим в данной сфере нормам ГОСТ и СНиП срок эксплуатации деревянных полов составляет 50 лет, железобетонных конструкций — 100 лет.

К достоинствам каркасных домов можно отнести то, что все этажи: этажи, мансарда, межэтажные, можно заменить на новые, не повредив короб здания. Применение пропиток, специально разработанных для деревянных конструкций, повысит долговечность каркасной конструкции.

Для деревянных перекрытий

Для увеличения долговечности деревянных полов мы рекомендуем:

• Не использовать для строительства древесину естественной влажности;
• Выбирайте только качественные и прочные материалы. В частности, можно использовать лиственницу, сосну или ель, которые отличаются прекрасными эксплуатационными характеристиками и длительным сроком эксплуатации;
• Осуществлять обработку дерева специальными защитными составами;
• Заранее позаботьтесь о «каркасной» вентиляции».

Для сохранения качества древесины необходимо повторно покрыть ее антисептическим слоем через 7-8 лет после завершения строительных работ.
