Бытовка 6х3 чертеж каркас

Самостоятельная сборка каркасных бытовок 6х3

Любое строительство, особенно на начальных этапах, требует специальных подсобных помещений для безопасного хранения материалов и инструментов — переезда. Достаточно большой и качественно построенный обменный пункт способен обеспечить работникам комфорт во время отдыха и защиту от погодных условий на долгие годы, так или иначе, заменив полноценное жилище. После завершения строительства дом для снаряжения можно использовать в другом месте или служить сараем.

Несмотря на большой выбор имеющихся в продаже рамных или контейнерных моделей, их цена доступна только расточительным владельцам или строительным подрядчикам, которые постоянно переезжают с одного места на другое. При постройке частного дома или дачи будет намного дешевле и практичнее построить каркасную бытовку самостоятельно, сразу же заняв все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

• Цена: Каркасные модели намного дешевле своих деревянных и контейнерных аналогов, особенно в деревянном исполнении.
• Вес: Каркасные панели очень легкие.
• Универсальность — при сборке есть возможность вставить в дом КПП необходимые характеристики под конкретного хозяина.
• Легкость установки — для сборки достаточно 1-2 человек и минимум инструмента.
• Легкость разборки: при необходимости смену дома можно разобрать даже быстрее, чем собрать.
• Относительная легкость транспортировки: металл или дерево в разобранном виде. Сборные деревянные конструкции хрупкие и требуют специального транспортного оборудования.

Есть минус, но очень существенный — низкая долговечность, особенно в постоянном движении, поэтому этот вариант не подходит для профессиональных строителей.

Материалы и примерная смета

Каркас бытовки обшивается листами OSB

Сколько и каких материалов потребуется для смены дома 6 * 3, зависит от типа конструкции и высоты. Есть несколько видов.

• Щит — самый простой и дешевый вариант. Он включает в себя примитивный каркас, по сути, каркас из досок и щитов. С исчезновением необходимости во временном размещении дом демонтируют. Например, опалубка состоит из щитов.
• Рама: посложнее, но прочнее и долговечнее. Каркас секций строится из бруса или из двойных досок, а дом обшивается фанерой, плитами OSB, ДСП, вагонкой. Иногда каркас также обшивают профнастилом или листовым металлом, но это не лучшее решение. Железо очень хорошо проводит тепло, поэтому весной в таком доме будет холодно, а летом невыносимо жарко.
• Из бара. В этом случае древесина служит строительным элементом, как кирпич. Бруски уложены друг на друга, образуя стены. Для постройки понадобится намного больше материала, поэтому бревенчатый дом стоит намного дороже. Дом-шестерня весит больше, поэтому для этого необходимо построить неглубокий или столбчатый фундамент.

Расчет материала для смены дома своими руками 3 на 3 метра проводится с учетом типа конструкции. Если это каркас, то планка нужна только для каркаса: нижняя и верхняя балки, вертикальные стойки. Также потребуются балки и облицовочный материал.

Если смена дома будет деревянной, затраты будут намного выше. Для расчета необходимого количества материала необходимо общую площадь всех стен за вычетом оконных и дверных проемов разделить на площадь лицевой стороны бруса. После подсчета стоимость увеличивается минимум на 15%, так как при строительстве и транспортировке материалов поломки неизбежны.

Выбираем конструкцию

При строительстве коттеджа или большого дома не обойтись без временного жилища, где могут отдохнуть строители. Установка должна быть быстрой и удобной. Отличный вариант решения этой проблемы — сделать своими руками каркасный сарай 3х6 м. В будущем он также может служить просторным помещением для хранения старых вещей, техники и велосипеда.

Чтобы собрать обменный дом размером 18 м2, необходимо предварительно определиться с выбором его конструкции.

Для этого можно сделать следующее.

К тому же в готовой таре сложно делать проемы. Из-за большого объема металла такие конструкции дороги.

Единственное, бытовки металлические дорогие и тяжелые, что затрудняет транспортировку.

Недостатком этих типов является то, что их можно использовать только один сезон, из-за отсутствия несущих элементов они не выдерживают больших нагрузок и морозов.

После того, как тип строительства выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей смены дома и смета. Здание 3х6 м считается универсальным, так как может служить местом отдыха, санузла, мастерской или кладовой. Обычно при создании проектов выбирается типовая планировка с гостиной и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять подсобное помещение, кухню и ванную комнату от гостиной. На чертежах обязательно указываются оконные проемы и межкомнатные двери.

Что касается сметы, то для того, чтобы правильно рассчитать полную стоимость строительства смены дома, необходимо учитывать не только затраты на приобретение стройматериалов, но и стоимость их доставки и монтажа.

Чтобы сэкономить на строительстве, многие владельцы дач и стройплощадок предпочитают проводить монтаж своими руками, это существенно экономит на найме мастеров.

Виды каркасных бытовок

В зависимости от потребностей владельца вы можете выбрать один из 3-х основных типов каркасных кабин: деревянный, металлический, переносной. Это разделение довольно условно и во многом основано на характеристиках приложения.

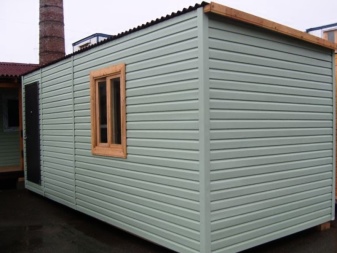

Бытовка с деревянным каркасом

этот вариант лучше выбрать для частного строительства, которое ведется уже много лет. По окончании строительства смену дома можно перевезти в разобранном виде или оставить в виде кладовой. Во втором случае он оснащается дополнительными услугами, внешней и внутренней декоративной облицовкой, более прочным фундаментом и так далее.

Каркас состоит из деревянного бруса размером 100х100 мм и более. При переноске таких собранных конструкций они быстро теряют прочность и долговечность. К несомненным достоинствам деревянных бытовок можно отнести их экологичность, хорошие теплоизоляционные свойства, невысокую цену и возможность хорошо вписаться в сельский пейзаж.

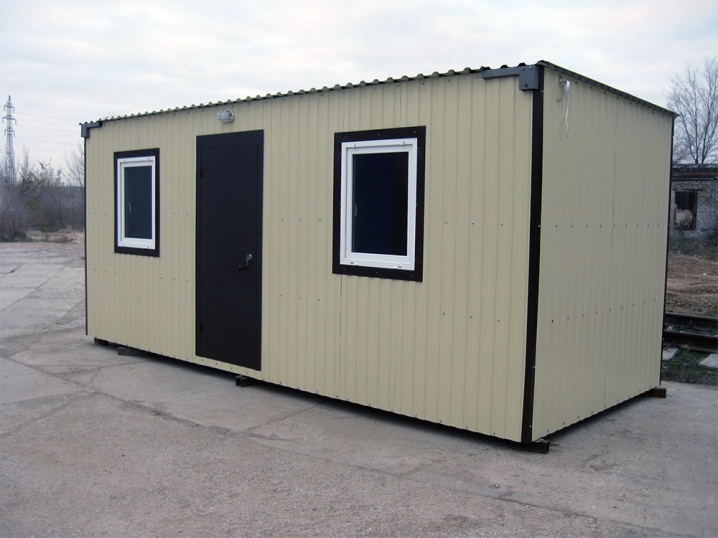

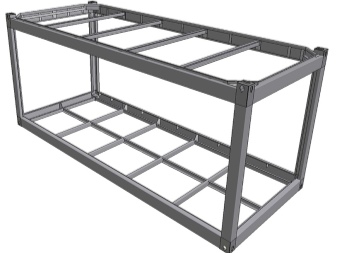

Бытовки с каркасом из металла

Оптимальный вариант для использования в качестве единственного домика на дачном участке. Бытовка с деревянным каркасом, объединенным в сварной каркас, состоящий из стальных швеллеров и угловых стоек. Стальная рама защищает вал от деформации, придает конструкции значительную прочность и долговечность и позволяет безопасно транспортировать ее после сборки.

Этот вариант редко выбирают для самостоятельной сборки, поскольку он слишком высок для использования в частном строительстве и слишком тяжел для использования в качестве ноутбука.

Переносные бытовки

Планируя серьезно заняться строительным бизнесом, без такого временного жилья не обойтись. Выделяют два основных подвида: дерево и металл.

Деревянные отличаются от стационарных аналогов отсутствием декоративной отделки, более простой внутренней отделкой и толстым каркасом. Для стропил основного каркаса берется брус 150х100 мм и более. Монтаж таких конструкций не требует специальной подготовки и жесткого крепления к земле.

Металлические или строительные вагоны — это сборные аналоги заводских контейнерных кабин. Хорошо собранная конструкция такого типа может прослужить более 15 лет, постоянно перемещаясь с места на место. Каркас в данном случае состоит из профильной трубы 60х40, лаги — из трубы 40х40.

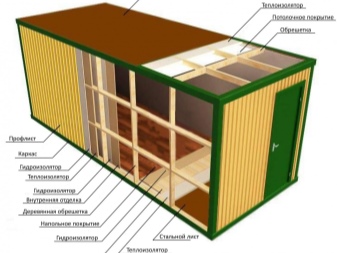

Стены утеплены гидротермоизоляцией и облицованы гофрокартоном снаружи и ДСП изнутри. При необходимости прицеп может быть снабжен электричеством, водой, отоплением. К недостаткам такой модели можно отнести более высокую стоимость материала для всех вариантов каркаса, большой вес, необходимость следить за состоянием обшивки и ее окраской, а также большой объем сварочных работ.

Крыша

Крыша — ондулин. Выбрана из-за невысокой цены и веса. Я делал это с женой, она легко обслуживала меня наверху.

Обрешетка изготовлена ​​по инструкции производителя ондулина, ничего сложного в этом нет. Это быстро и легко победить, это одно удовольствие.

Основные моменты строительного процесса

Чтобы смена дома вышла дешевой, можно сделать самый простой фундамент, тем более что на более дорогие опоры нет смысла устанавливать такую ​​легкую конструкцию.

Фундамент и основание

Рассмотренный вариант фундамента может обеспечить необходимую вентиляцию, которая легко удалит лишнюю влагу после дождя.

Итак, устанавливаем элементы в шлакоблоки, при их отсутствии можно обойтись кирпичом. Между камнем и деревом следует положить утеплитель, лучшим материалом для которого будет обычный рубероид, свернутый в два слоя.

Далее используем деревянную балку толщиной 100х150 миллиметров и начинаем оформлять основу, которая должна находиться в единой горизонтальной плоскости.

Брус необходимо укладывать строго по уровню. Базовые элементы скрепляются между собой концевыми скобами. Используйте металлические листы и дюбеля, чтобы прикрепить опорное основание к фундаменту.

Если дачу в дальнейшем будут перевозить, стоит оставить лишь минимальное количество креплений основания к фундаменту, чтобы в дальнейшем можно было просто демонтировать всю конструкцию.

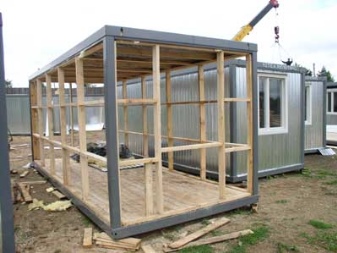

Монтаж каркаса смены дома

Монтаж каркаса начинается с изготовления угловых конструкций.

Для этого отлично подойдет материал 50х100 миллиметров.

Крепление лучше всего производить на металлических уголках, фиксируя стойки временными деревянными опорами, которые разбирают при выравнивании одиночного пола.

В такой же последовательности возводят вертикальные балки. Для промежуточных перегородок отлично подойдет брус с параметрами 50х50 миллиметров. А так выглядят летние бытовки из панелей сип.

Крыша бытовки

Следующим этапом строительства дачи является установка кровли, которая должна быть прочной, а также, чтобы в дальнейшем не возникало проблем с установкой кровли.

Процесс укладки рубероида

Стропила следует монтировать на одном уклоне на расстоянии 60 сантиметров друг от друга. Также стропила крепятся металлическими уголками и саморезами.

Помните, что деревянные элементы кровли должны быть немного длиннее основания каркаса. Это создаст навес, который позволит воде правильно стекать во время дождя.

Разметка оконных и дверных проемов

При строительстве деревянных бытовок под ключ необходимо учитывать расположение оконных проемов и дверей. Для этого нужно установить дополнительные горизонтальные стойки, которые смогут усилить проем и обеспечить легкий монтаж окон и дверей.

Бытовка в двух секциях

входные и оконные элементы можно установить сразу, чтобы сократить время и обеспечить жесткость конструкции, необходимую для дальнейшего строительства.

Устройство полов

Самый простой этап строительства обменного дома из бруса — устройство полов.

Сначала следует уложить слой утеплителя, для которого можно использовать такой же плотный полиэтилен.

Также просто фиксируется степлером.

Далее укладывается каркас из бруса с параметрами 100х100 миллиметров, на котором будет закреплена доска толщиной 15-20 миллиметров.
Важным моментом на этом этапе является обработка панели защитными средствами, способными предотвратить разложение материала и появление внутри него паразитов.

Наружная обшивка

Стены постройки необходимо заклеить пленкой, способной защитить объект от ветра и влажности.

Традиционный сарай с верандой

Все действия аналогичны предыдущим: утеплитель фиксируется степлером, а швы дополнительно заклеиваются скотчем.

После герметизации идет один из последних этапов — обшивка, которую можно производить как панелями, так и ДСП.

Практически все садовые сараи, расположенные на дачных участках, деревянные, имеют террасы.

Перила также можно сделать из дерева, предварительно обработав его наждачной бумагой и покрасив краской или лаком.

Внутреннее обустройство и декор бытовки

Точно так же оборудуют деревянные дома и избы, что зависит от назначения помещения.

Если эта конструкция техническая и предназначена исключительно для хранения инвентаря, то стены можно оставить в покое и оставить все как есть.

При желании можно обустроить спальное место, используя подручный материал. Свинцовое освещение и переносной источник воды.

Стройматериалы

Для деревянного домика-шестеренки вам потребуются доска и брус для крепления каркаса.

Для создания основы понадобится брус 10х5 см для обвязки балок или стоек. Для утепления стеллажа — брус до 15 см.

Для бруса и бревна вам понадобится доска обрезная 50х100 мм. Для перемычек: брус сечением 50х50 мм. Для поворота под кровлю используются доски 25х100 мм.

OSB используется как вагонка, утеплитель используется под вагонкой.

Также вам понадобится минеральная вата для утепления и ветрозащитный экран для защиты снаружи. Внешняя отделка часто выполняется гофрокартоном, вагонкой или блоком. Внутри используйте пластиковые панели или другие варианты по своему усмотрению. Для кровли можно выбрать ондулин, шифер, гофрокартон и другие материалы.

Количество материалов зависит от схемы строительства.

Какие преимущества имеет бытовка из бруса

Смена профилированного деревянного дома бывает разной:

• Компактный размер.
• Комфортные условия проживания.
• Высокая прочность и надежность всей конструкции (от основания до крыши).
• Привлекательный внешний вид — от бревенчатых домов отличается только наименьшими размерами.
• Хорошие теплоизоляционные характеристики (показатель чуть ниже капитальных построек).
• Экологичный натуральный материал.
• Благоприятный микроклимат внутри деревянного дома.
• Многочисленные планировки интерьеров.
• Широкие возможности эксплуатации.
• Быстрая установка и возможность демонтажа с последующей установкой на другом объекте.
• Длительный срок.
• Цена доступная, но по сравнению с рамными аналогами намного дороже. Если здание строится больше года, есть смысл понести эти затраты.

деревянные бытовки под ключ выгодно заказывать у строительной компании, специализирующейся на данной сфере услуг. Владельцу не придется вникать в процесс сборки конструкции, так как от создания проекта до его полной реализации все работы проводят специалисты. Просто нужно получить ключи, когда объект будет введен в эксплуатацию.

Чертежи бытовок 6х3

Самыми универсальными по площади, весу и наличию строительных материалов адекватных размеров являются кабины 6х3 м. Для каждого конкретного случая несложно сделать свой оригинальный дизайн кабины, взяв за основу типовую схему рамы и добавив необходимые проемы и перегородки. Внутренние перегородки устанавливаются в том случае, если здание будет служить временным помещением и необходимо отделить склад, ванную, кухню и т.д. От жилой части.

Типовой проект смены дома 6х3 предусматривает наличие 3-х комнат — основного, размером 3х4,5, оборудованного отоплением и другими службами, коридора 1,5х1,5 м, выполняющего функцию термозамка, местного кладовая / туалет, размеры 1,5х1,5 м. Крыша всех моделей — гофрокартон.

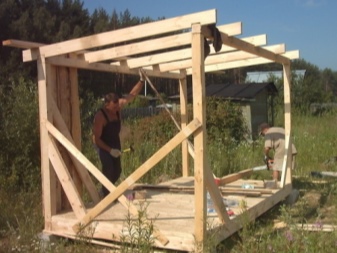

Схема каркаса бытовки

Основа каркаса шестерни — 2 деревянных прямоугольника размером 100х100 мм и более, соединенных вертикальными стойками. Размеры: длина 6м, ширина 3м. Для нижнего прямоугольника мы рекомендуем балку 100х150 мм и более.

Нижний прямоугольник также усилен центральной продольной опорной балкой, набивкой на вторую балку 100х100 мм и поперечными бревнами для перекрытия, состоящего из балки 50х100 мм с шагом 0,6 м.

Для обеспечения необходимого угла наклона крыши высота передних вертикальных стоек должна быть на полметра выше высоты задних. При расчетной высоте потолка кабины для переодевания 2,5 м, задние стойки — 2,3 м, передние — 2,8 м.

необходимо наличие 2 дополнительных вертикальных деревянных стоек 50х100 мм с каждого торца здания, 4 для переднего и 3 для заднего фасада. Положение стоек должно быть основано на расположении окон и дверей, вдоль задней стороны, равномерно с шагом 1,5 м.

Диагональные распорки с планкой 100×40 мм должны подходить к верхней части каждой угловой стойки с обеих сторон. Также необходимо принести подкосы, аналогичные вспомогательным угловым стойкам, не имеющим крепления через оконные и дверные проемы, хотя бы с одной стороны. Также есть варианты с суммой коротких распорок по обе стороны каждой стойки.

Передняя верхняя планка рамы находится на полметра выше нижней, обеспечивая основу для крепления стропил.

Деревянные балки 50х100 мм равномерно расположены по раме с шагом 0,6 м, превышая с обеих сторон раму на 30 см. Первая и последняя балки дополнительно закреплены поперечными осями к верхним торцевым балкам.

Место под строительство

Смена дома часто используется временно как жилище, пока не будет завершено строительство загородного дома. Так его функции меняются. Поэтому перед началом строительных работ необходимо продумать расположение здания относительно его будущей эксплуатации:

См. Также: В чем разница между плотностью и удельным весом?

1. Если постройка — это будущая баня, ее нужно строить там, где должна быть баня. Необходимо оценить трудности с подачей воды и электричества.
2. Домик для шестеренок, предназначенный для хранения садового инвентаря, требует удобного подхода с двух сторон земли.
3. Дальнейшая транспортировка здания заставляет выбирать место поближе к дороге.
4. Если вы хотите начать выращивать птицу, кроликов и других животных, следует подумать о возможности дальнейшего освещения и обогрева помещения.

Для строительства выбирается участок с ровной поверхностью и твердым грунтом. Это позволит избежать тяжелых земляных работ.

Как самому сделать каркас бытовки

Строительство бытовки технологически не очень сложно и не требует специальной подготовки или дорогостоящего редкого инструмента, но неопытному строителю не стоит надеяться на то, что все пройдет быстро и гладко. Количество требуемых монтажных операций довольно велико; их полное развитие в процессе строительства может занять месяц и более.

Пошаговая инструкция постройка каркасной бытовки своими руками

Чтобы построить смену дома с нуля, необходимо по порядку выполнить следующие действия:

Подготовка подходящей площадки

Рекомендуется выбирать горизонтальный участок с твердым грунтом, другие варианты потребуют обширных земляных работ.

Подготовительные работы для фундамента

необходимо удалить грунт на 30 см по всей площади редуктора с выходом на 0,5 метра за периметр и заменить его утрамбованным песком. Для большей прочности на геотекстиль можно уложить песок.

Установка фундамента

Возможные варианты: бетонные блоки, кирпичные столбы, столбы из бетонных блоков, литой бетонный фундамент для стальной опоры и т.д., в зависимости от требований к долговечности. Глубина столбов 30 см. Укладывать столбы необходимо по тросам, выставленным как по горизонтали, так и по чертежу каркаса. Для смены дома 6х3 потребуется 15 столбов, 3 ширины, 5 длинных, закрепленных с шагом 1,5 м. Дальнейшие работы на свежеуложенном влажном фундаменте в течение 7 дней проводить нельзя.

Распилка древесины по размерам согласно чертежу

Обработка артефактов антисептическими и гидрофобными средствами. Дополнительные меры по обработке огня вряд ли обеспечат надежную защиту от открытого огня, но они могут предотвратить случайные возгорания, вызванные искрами и окурками.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед кладкой венца столбы необходимо оборудовать двухслойной гидроизоляцией из рубероида. Основание состоит из 3-х продольных и 2-х поперечных балок размером 150х100 мм. Балки укладываются широкой стороной вниз согласно чертежу, выровнены и закреплены анкерами / арматурными стержнями к стойкам.

Монтаж нижней обвязки каркаса

Брус крепится сечением 100х100 мм к венцу строго по периметру конструкции. Обвязка центральной балки не производится. После установки нижней обшивки по всему внутреннему краю основания должна появиться ступенька 50 мм.

Установка лаг на пол

Для лага понадобится брус 50х100 мм, смонтировать его краем вниз, на 3-х продольных перекладинах венца, вставив в пазы 30 мм нижней отделки. Шаг 60 см.

Устроение подпола

Необязательный шаг, который продлевает жизнь смене дома и немного нагревает ее. Пространства между столбами по периметру засыпаны тяжелым проницаемым материалом (например, строительным мусором), а сам черновой пол от песка до бревна покрывается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед окончательной фиксацией стойки выравниваются с помощью уровня и временной двусторонней распорки.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и концевые балки должны быть закреплены в той же плоскости, на уровне задних стоек, что и передняя балка — выше, вдоль верхнего края передних стоек.

Закрепление конструкции

Крепление конструкции дополнительными вертикальными деревянными стойками 50х100 мм. Для каждого окна или двери необходимы две стойки, между которыми будут проемы. Также необходимо установить стойки с шагом 1,5 метра на стенах без проемов.

• Монтаж горизонтальных балок 50х50 мм, ограничивающих проемы окон и дверей.
• Замена временных стоек на постоянные из доски 100х40 мм.
• Установка стропил на задние и передние верхние стропила по схеме.
• Укладка токарного и рубероида на стропила согласно инструкции. Вариантов кровли много, но все они необходимо выполнить перед укладкой пола и облицовки стен.
• Монтаж черного пола. Самым надежным вариантом будет шпунтовая панель 150х30 мм. Укладка осуществляется сплошным перекрытием по трем венчающим балкам, параллельным балкам перекрытий.
• Укладка гидроизоляционного базового слоя на основание. Выбран пароизоляционный материал.
• Укладка утеплителя на мембрану между лагами. Использованы листы пенополистирола или минеральной ваты.
• Поверх утеплителя и лага уложить одинарную полиэтиленовую мембрану.
• Монтаж паркета через бревно из обрезной доски 150х40 мм.
• Покрытие внешнего каркаса пароизоляционным материалом.
• Облицовка каркаса из массива дерева, в зависимости от вида и требований к долговечности, может быть облицовкой, обрезной доской, толстой фанерной доской и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя оболочка каркаса полиэтиленом. Утеплитель укладывается в обшитые пространства и фиксируется степлером. Это касается и потолочной поверхности
• Внутренняя облицовка стен и потолка листовыми материалами (древесное волокно, ДСП, OSB, фанера) или вагонкой. Монтаж деревянных перегородок 50х50 с креплением к полу, потолку и стенам, обшивка их листовым металлом.
• Декоративные работы: покраска или покрытие пола линолеумом, установка имитации дерева и тому подобное.

Необходимые материалы

Перед тем как начать работы по возведению обменного дома 3 на 6 своими руками, важно правильно выбрать строительный материал и рассчитать его количество. Для построек такого типа обычно выбирают установку свайного или столбчатого фундамента. Поэтому в зависимости от типа фундамента необходимо будет приобрести сваи (столбы) или сделать обрешетку, которая будет залита бетоном. Для изготовления каркаса может понадобиться металл или дерево. Наружная отделка обычно выполняется вагонкой, сайдингом, профлистом или блоками, отделочный материал выбирается исходя из дизайн-проекта обменного дома.

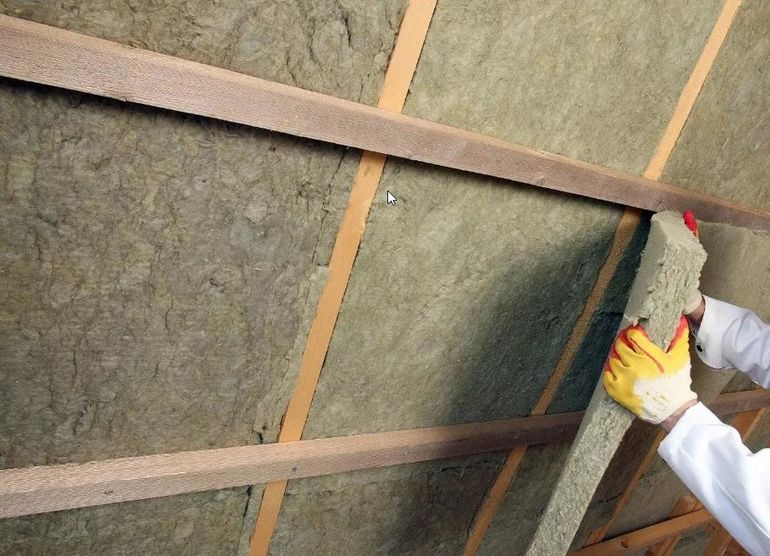

Большое внимание нужно уделить выбору материала для утепления. Недорогим вариантом может стать стекловата или поролон, а швы можно заделать строительной пеной. Чтобы использовать смену дома зимой, также необходимо предусмотреть утепление пола, установку гидроизоляционного и теплоизоляционного материала. Для оформления шестеренки внутри можно использовать как влагостойкие панели из ПВХ, МДФ, так и сайдинг. Как правило, на двери устанавливаются пластиковые, железные или деревянные двери. То же касается и оформления оконных проемов, они могут быть декорированы пластиковыми или деревянными рамами.

Также важен монтаж кровли, которая может иметь односкатную или двускатную конструкцию. Чтобы на его поверхности не скапливались дождевая вода и снежные массы, необходимо соблюдать угол наклона не более 20 градусов. Покройте крышу шифером или профлистом.

Пошаговая инструкция: фото-отчеты с пояснениями

некоторые вещи из описания сложно понять. Неважно, сколько вы читаете, но пока вы это не прочитаете или, по крайней мере, не посмотрите, как делают другие, вы не поймете. Именно поэтому пригодятся фото постройки обменных пунктов — вы сможете рассмотреть, как были завязаны узлы, и найти решение для себя. Это своеобразный справочник для тех, кто решил строить самостоятельно.

Строительство деревянной бытовки

На даче построили биржевой дом из дерева. Размер 3 * 6 м, утеплен — для временного проживания при строительстве дома. Мы использовали следующие материалы:

• доска 50 * 100 мм — 28 шт;
• пиломатериал 100 * 150 мм — 5 штук и 50 * 50 мм — 24 штуки;
• блоки 20 * 40 * 20 мм — 20 шт;
• кровельные доски 25 * 150 мм — 10 шт;
• шпунт-паз половой обрешетки толщиной 30 мм — 21 шт;
• лайнер класса А 5 упаковок по 6 метров и 6 упаковок по 3 метра;
• укрывной материал 4 рулона;
• пенопласт — 4 кубика;
• окна 90 * 90см — 2шт;
• двери;
• Сенеж Ультра — 10 л;
• уголки и пластины для усиления обвязочных соединений;
• крепеж (гвозди, шурупы, финишные гвозди) пенополиуритан.

  Так выглядят материалы на сайте

Поскольку цены на материалы очень сильно зависят от региона, о стоимости строительства говорить нет смысла. Но по этому списку вы сами можете с достаточно высокой точностью определить, сколько получится бытовка, построенная своими руками.

Обратите внимание, что в этом списке нет рубероида (запланирован ондулин) и нет стекла. К тому же покрытие приобреталось не для внутренней отделки.

Перед началом строительства вся древесина, кроме вагонки, была обработана антибактериальной пропиткой «Сенеж Ультра». Покрытие в два слоя. Так что качество обработки должно быть нормальным.

Обработка древесины

Мы разметили место для строительства. Мы решили положить блоки на песчаную подушку. Выкапывали ямы глубиной 25-30 сантиметров, насыпали песок, утрамбовывали. Давайте настроим блоки. Сначала устанавливаем два конца, кладем на них плоскую доску и спиртовой уровень. Вот как были обнажены крайние блоки. Затем промежуточные подгоняли под высоту стола. Так что со всех сторон.

Выставляем блоки

Затем была уложена сбруя. Брус 100 * 150, распиленный посередине дерева. Сложили, закрутили заколками для надежности.

Вот как они разрезают дерево пополам

А вот как поставить планку посередине

Контроль углов и диагоналей сбит шпильками

Следующим этапом стала укладка бревна на пол. Ставили через каждые 50 см, через одну ставим стойки. Изготовлен из доски 50 * 100 мм, размещенной на узкой части.

Положили на пол бревна

Решили сразу собрать стойки на земле, стыки укрепить уголками, а потом установить уже в готовом виде. Собрана из той же доски 50 * 100 мм.

Ломаем переднюю стойку — она ​​длиннее, заднюю и стропила

Били гвоздями, а пластины прикручивали саморезами

Стеллажи были закреплены временными дугами

Они прибили стойки длинными гвоздями. Затем для надежности все точки крепления были усилены уголками и пластинами. Их уже ставили на саморезы.

По бокам лага прибивались бруски 50 * 50 мм. Получились «гнезда» для укладки из пенопласта. Его поместили на пенополиуритан: и герметично, и безопасно. Сверху была прибита паркетная доска.

Прибил планку с двух сторон лага

Я уложил пенополистирол

Пол положили сверху

Затем началась фаза снятия шкуры. Сначала по бокам ставим дополнительные стойки, укрепляя их бантами.

Дополнительные распорки и укосины придают конструкции большую жесткость

Теперь подкладка пошла ровно. По короткой стороне пошла подкладка из 3-х метровых пакетов, на длинных прибивали по шесть метров.

Начать покрытие

Сделав обшивку до середины, под крышу уложили обрешетку. Прибиваем доску 25 * 150 мм с шагом 30 см, по краям с шагом 20 см (чтобы выступ мог устоять). Затем продолжили облицовку.

На места, где будут стоять окна, ставят закладные — доску, которая располагается поперек стойки. На него будет опираться оконная рама. Они были полностью закреплены гвоздями, но и соединения были усилены уголками.

Ипотека устанавливается в местах, где нужно починить окна

Когда пустые задняя и боковые стенки были прошиты почти до верха, рубероид раскатали на крышу. Он будет действовать до тех пор, пока мы не купим ондулин.

Оболочка продолжается

Внешнее покрытие почти готово. Двери приобретены без отделки — только рама обшита древесным волокном

Обшивка двери дома

Когда заканчивали прибивать сайдинг снаружи, вовсю шла работа и внутри: укладывали пенопласт. Ширина листа 100 см, расстояние между столбами 95 см. Нужно нарезать тонкие полоски.

Укладываем поролон между стойками

Чтобы он не «упал», берем сверху тонкими уголками, которые прикрепляем, конечно же, только к планке стойки.

Так выглядит изнутри обшитая пеной комната

Вы можете увидеть углы вверху, которые удерживают пену

Приступили к обшивке, но обшивка закончена. Как он перешел рисовать снаружи. Вроде бы неплохо получилось.

Так выглядит расписанный обменный дом снаружи

Купили дополнительное покрытие, закончили внутреннюю отделку.

Внутри они тоже были обшиты вагонкой

Приступили к изготовлению перегородки. Собрана из тех же досок: 50 * 150мм. Стыки традиционно укрепляют уголками. Обшита — вагонкой.

Водостоки под перегородку

Обшита с одной стороны вагонкой

Начали утеплять крышу. Мы использовали тот же пенополистирол и ту же технологию с уголками.

Утепление потолка сарая

Стыки с утеплением стен были расширены пенополиуританом.

Стык с утеплителем стены уравновешен

После того, как они начали хлопать.

Начало обрешетки потолка

Хедлайнер закончен

Начали укладывать крышу. Купили ондулин и положили с накладкой на волну. Они были прикреплены к каждой волне с помощью специального оборудования, приобретенного вместе с ондулином.

Крепление ондулина на крыше садового сарая

Потом начали вспоминать изнутри. Перегородку также утеплили пенопластом, со второй стороны обшили вагонкой.

Практически проводная перегородка

Закончите кусок над дверью

Вот как выглядит пристань в финальной версии

Облицовка изнутри покрыта краской на водной основе. Он просто дает легкий оттенок в более темный цвет. На дереве вроде нет пленки. Если посмотреть прямо, вообще кажется, что дерево ничем не прикрыто. Блеск виден только при взгляде сбоку под определенным углом.

Это после покраски

На полу краска уже покрыта пленкой — чтобы дерево не истиралось. Покрытие в два слоя.

Затем приступили к отделке свесов. Их сшили одной планкой. В целом работа с вагонкой заняла больше времени.

Закрываем свесы крыши

Фасад почти готов

А это вид сбоку

Металлический каркас для бытовки

В качестве основы был выбран металл, так как он более надежен и долговечен. Мысль о том, что смена дома, возможно, придется затянуться, тоже сыграла свою роль. Если каркас металлический, ему ничего не грозит.

Здесь мы построим что-то вроде дома перемен

Размеры определялись исходя из длины угловой плети: 11,7 м. Получились следующие размеры: 2,8 * 5,8 м, высота — 2,5 м. Каркас сварен из уголка с полкой 75 мм, толщиной 6 мм.

Фундаменты на самодельных столбах: работы начались осенью, и больше ничего не нужно делать. Поэтому было решено залить армированные столбы — шесть штук. Сначала была размечена площадка, после чего определены места для свай фундамента.

Разметка сайта и основа для постов

Ямы были вырыты 50 * 50 см, общая глубина около 30 см. На дно насыпают щебень слоем примерно 10-15 см и плотно утрамбовывают. Сверху столько же песка, даже с помощью трамбовки. В результате кровать оказалась на одном уровне с землей.

На дно укладывается рубероид, чтобы влага не уходила из бетона, нормально «созревала» и не пересыхала. Далее была смонтирована опалубка и уложена арматура.

Так выглядит опалубка под столб и арматура

Текстура сухая, вода течет нормально, так что проблем быть не должно. Я как раз учился паять, поэтому непонятно, припаяны ли фитинги или скручены.

Перед заливкой бетона

Все залито бетоном, залито пленкой: конец октября, и чтобы бетон имел нормальную прочность, его необходимо обернуть.

Столбы обернуты

Каркас каркаса запекался долго — всю зиму: морозы, загруженность, не позволяли сниматься так часто, как нужно. Основание обстреливали под углом 75мм, толщиной 6мм, допускалось 40 * 2мм для армирования.

Начало каркаса КПП от металлического уголка — нижняя обвязка

Боковые части были приготовлены целиком, затем с помощью 4 человек их поставили в вертикальное положение и зафиксировали. Профильные трубы 40 * 40 * 2 мм пошли на стойки, к которым будут крепиться оконные и дверные коробки.

Ткацкие станки вот-вот лягут

Самый неудобный момент — измерять только диагонали. Их надо постоянно проверять, но делать это самому неудобно. Но все должно быть настроено, иначе будет перекос.

Для большей жесткости приварил по углам металлические полосы. Получил их откручиванием уголка (40 мм). Можно было купить полосу, но я использовал угловые уплотнители.

Полосы жесткости по углам каркаса

Вид изнутри

когда ставили оправы, было сложно: на морозе только в толстых перчатках, и крепко их держать сложно. Поэтому спорили с досками, со всем возможным. Но угол строго выдерживался.

Выставлена ​​первая схема

Чтобы было жесткое крепление к каркасу, металлические пластины приваривают под углом.

После обнажения боковых стенок каркаса их жестко соединяли через металлический уголок

Собирается весь каркас постепенно.

Борта приподняты и приварены

Дорисовываем посуду по углам: вверху и внизу

Сверху привариваем несколько балок. Теперь каркас для преображения дома «железный»

Каркас из металлического уголка для хижины готов

Теперь кожа осталась. Это может быть что угодно: хоть такая же облицовка, блок-хаус, хоть один бюджетный вариант — фанера и OSB. Чтобы прикрепить отбеливатель к уголку, удобнее прикрутить древесину, а обрешетка и все остальное уже прикреплено к ней. Такая же ситуация и со стропильной системой: по периметру на саморезы с предварительной аттестацией прикручивается брус, к нему крепятся стропила.

Пол

Сначала между лагами закрепляют доски (или OSB-3) чернового пола. Выступающий край нижней обвязочной балки (150х100 мм) используется как опора).

Устройство напольного сменного дома своими руками.

Затем поверхность основания покрывается гидроизоляционной пленкой. Для этого часто используют плотный полиэтилен, но более надежными считаются рулонные материалы с пропиткой битумом или полимерно-битумный Гидроизол. Пленка укладывается с нахлестом между полосами не менее 20 см, с проклеиванием швов скотчем. Края полос должны выходить за стены (те же 20 см).

Между задержками ставится изоляция. Лучше выбирать минеральную вату, например, УРСА (URSA). В отличие от пенополистирола, он негорючий, и в нем не заводятся грызуны. Единственный его недостаток — гигроскопичность и свойство потери изоляционных свойств при насыщении влагой (тот же конденсат). Поэтому требуется зазор между чистовым покрытием пола и паропроницаемой мембраной или использовать Изоспан, не пропускающий воду — это защитит минеральную вату от прямого контакта с водой и позволит выходить водяному пару.

В качестве отделочного пола лучше всего использовать шпунтованную доску. Принцип подключения покрытия «паз для заглушки» позволяет дополнительно защитить изоляцию от попадания в нее воды.

Но можно положить сверху те же OSB (OSB) и линолеум.

Как построить бытовку из дерева, на металлическом каркасе

Купив участок, землю, вы думаете о том, что вам нужно где-то жить, пока строится дом. Смена дома — это временное жилище на дачном участке или огороде. Небольшое изолированное строение, обычно размером около 3 * 6. Предложений на рынке много: как из дерева, так и из металла. Но их качество более чем сомнительно — при строительстве используются самые дешевые материалы. В этом несложно убедиться, посчитав расходы, которые вам придется понести, если вы решите произвести перестановку в доме своими руками. При таком же размере у вас, скорее всего, не получится подешеветь, а если будет экономия, то она будет небольшой. Вы будете рассматривать обычные материалы, а не самые дешевые. Но по качеству и прочности самодельные будки во много раз превосходят покупные.

Смена дома на участке — это первое (или второе после туалета) сооружение, которое появляется на участке.
