Строительство дома из металлического каркаса (ЛСТК)

Достоинства и недостатки ЛСТК

ЛСТК — это стальные оцинкованные профили и листы, которые производятся прокаткой на заводском оборудовании. Их толщина может достигать 4 мм, что дает возможность построить надежный и прочный дом.

Достоинства металлического каркаса

однозначно ответить, какой каркас лучше, невозможно, металлические и деревянные конструкции — вечные конкуренты. Выбор зависит от условий строительства, конструктивных особенностей дома. Однако преимущества тонкостенных металлоконструкций значительны:

• Высокая скорость каркасного строительства. Компоненты отправляются с завода уже разрезанными по проекту, отмеченному. Это экономит время и требует меньше рабочих.
• Снижена нагрузка на фундамент. Благодаря небольшому весу тонкостенные стальные конструкции не оказывают существенного давления на фундамент дома. Если структура почвы позволяет, можно также сэкономить, заложив неглубокий фундамент.
• Влагостойкая. Каркас из оцинкованной стали можно монтировать в любое время года, не опасаясь деформации или гниения, как в случае с деревом.
• Показатели высокого сопротивления.
• Долгая жизнь, которая может достигать 120 лет. Это напрямую зависит от качества металлопрофиля, от профессионализма монтажников.

Помимо преимуществ ЛСТК, связанных с установкой и последующей эксплуатацией, есть еще один нюанс: его комплектующие удобно носить с собой.

Недостатки тонкостенных стальных конструкций

У стальных профилей для каркасного строительства есть недостатки, но они не абсолютные.

1. Стоимость готового ЛСТК может быть вдвое дороже деревянного «каркаса» дома. Но помните, что вам не нужно резать стойки, утилизировать остатки еды и бояться что-то не так воткнуть.
2. Стальные конструкции резонируют. Да, такой недостаток есть, но он бесполезен после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
3. самостоятельно составить сложный проект из стальных профилей сложно. Это не тот случай, если над ним будут работать опытные профессионалы.
4. Нет прочной основы для крепления полок в интерьере, для установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью и по отдельности каждый профиль недостаточно прочен. Решить проблему поможет детальный дизайн-проект жилого помещения.

Поэтому недостатки металлического каркаса можно легко нивелировать.

Устройство скользящего каркаса на потолке

Не стоит также пренебрегать потолком деревянного дома. Для создания на потолке самостоятельного каркаса необходимо использовать раздвижные опоры.

В целом процесс установки выглядит следующим образом:

1. На потолке размечаются места крепления подвесов;
2. Скользящие опоры фиксируются в отмеченных точках;
3. Подвесы продеваются через опоры и профиль фиксируется обычным способом.

Такая конструкция позволяет подвесу свободно перемещаться по осям опоры при перемещении отдельных элементов пола. Таким образом, на потолке не появятся трещины и деформации.

Установка створчатого каркаса по определенной инструкции поможет защитить внутреннюю и внешнюю облицовку деревянного дома от разрушения.

Если с первым и третьим пунктами все понятно, то второй заставил меня углубить изучение этой проблемы. Потому что, делая ремонт своими руками, мы никогда раньше не думали, что каркас можно установить иначе, как жестко к стене. Напротив, мы старались все подтянуть.

Но, как оказалось, он может надежно цепляться за основу и при этом «плавать» в вертикальной плоскости вместе с прикрученным к нему покрытием, что исключает его деформацию и появление трещин между стыками. Кроме того, каркас может быть деревянным или металлическим.

Если облицовка деревянного дома планируется сразу после основной усадки, желательно использовать для каркаса только металлические профили, так как они не подвержены собственным деформациям из-за влияния внешних условий в таблице.

Имя	Визуализация	Размеры (править	Применение
Профиль направляющей	28×27 мм	Выравнивание пола, опора стойки
Потолочный профиль	60×27 мм	Несущая часть рамы
Саморез для шайбы	5-10 см в зависимости мосты из неровности стены	Крепление каркаса к стене
Семена самонарезающие	12,5-13,5 мм	Соединение элементов каркаса между собой

И стандартный набор инструментов: уровень (желательно лазерный), рулетка, отвертка с принадлежностями, канцелярский нож, точильщик, лесенка и карандаш.

Теперь об основных моментах конструкции рамы створки.

• Сначала, как обычно, уровень отскакивает от пола и потолка, но рейка крепится только к полу.
• Затем с помощью лазерного уровня и рулетки размечаются линии для вертикальных стоек, расстояние между осями должно быть 40 или 60 см. То есть одна направляющая должна приходиться ровно на стык двух соседних листов шириной 120 см, а еще одна-два должны находиться под ними.

Разметка стоечных профилей

• Далее измеряется высота стены и стеллажи обрезаются так, чтобы их длина была примерно на 10 см меньше этой высоты — они не должны упираться в потолок. И 10 см — это достаточный запас на возможную усадку, если, конечно, дом уже не меньше года стоит.
• Кстати, советую обратить внимание на толщину профилей. 0,4 мм мало, рама хрупкая. Лучше взять 0,6мм, цена выше, но качество на том же уровне.
• А теперь самое интересное. Возьмите первую опору, приложите ее к отметкам и отметьте на ней 3-4 точки крепления в тех местах, где нет глубоких стыков и трещин в древесине. И на стене, и на профиле напишите цифру 1, чтобы потом не запутаться.
• В отмеченных местах прорезать шлифовальной машинкой паз по оси профиля длиной 10 см и шириной немного больше толщины самореза. Его края должны быть аккуратными, они должны быть гладкими. Основная длина канавки должна выходить вниз от предполагаемой точки крепления.

Это более позднее фото, но на нем видны бороздки

• Таким же образом подготовьте все остальные стойки стены и углы, не забывая пронумеровать их, так как пазы могут быть на разных уровнях.
• Теперь чуть выше каждой трещины в стене нужно закрепить крепления из отрезков брусков, которые не дадут профилю «упасть». Их толщина должна быть такой, чтобы внешний край совпадал с плоскостью будущего каркаса.

Упорами могут служить даже простые саморезы, прикрученные к стене до необходимого уровня

• Крепим стойки к стене с помощью саморезов с шайбами ​​такого диаметра, чтобы они устойчиво упирались в плоскость профиля. В этом случае профиль устанавливается «вверх ногами», а саморез ввинчивается в верхнюю часть паза, отступая от его верхней точки примерно на сантиметр. Когда дом рушится, он стягивает вниз жестко скрепленные крепежи, деформируя столбы или отрывая шурупы. В нашем случае этого не произойдет, так как он будет двигаться по специально сделанной прорези внутри профиля. Наверху также есть небольшой зазор на случай, если древесина расширится от влаги.

Саморез затягивается не до конца, но так, чтобы находящуюся под ним шайбу можно было повернуть с небольшим усилием

• В процессе монтажа не забудьте проложить электрические кабели за каркасом в металлических оболочках.

Это должен быть результат

• Поскольку гипсокартон к такому каркасу прикрутить не получится, следующим шагом будет совместить уже установленные П-образные профили с такими же, но повернутыми лицевой стороной. Их скручивают вместе самонарезающими семенами через боковые грани или соединяют резаком.
• В завершение устанавливаются поперечные профили жесткости, после чего можно начинать облицовку гипсокартоном в деревянном доме.

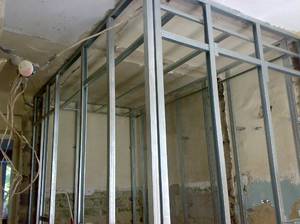

Раздвижная рама готова

На обивке тоже есть несколько оттенков, но о них чуть позже.

Деревянный каркас

Деревянные блоки рекомендуется использовать в качестве опорной конструкции только в домах, подвергшихся полной усадке. Сами они тоже должны быть сухими и обработаны теми же составами, что и стены.

Принцип рамы такой же, только в планку выпиливается паз. Снаружи вокруг паза желательно сделать пробу, чтобы головка самореза не выступала за плоскость рамки.

Навесной держатель для журналов

он собирается быстрее металла, так как уже есть план крепления гипсокартона. А если необходимо минимизировать расстояние между стеной и облицовкой, бруски можно утопить в стене, выпилив паз чуть шире их толщины. Главное, чтобы они всюду выступали за неровности стены и создавали плоскость.

Принцип сборки

Перед сборкой определяются размеры обшитых поверхностей. Если проводится капитальный ремонт, каркас начинают монтировать на потолке, а потом уже на стенах. Работа начинается с разметки.

Разметка потолка начинается с его нижнего угла, а со стен — с людного помещения внутри или с откосов окон. Расчет также выполняется. Профиль крепится с шагом размера листа гипсокартона 60 или 40 см.

Виды крепежа для гипсокартона

Каждая стена доводится до полной готовности (с покрытием) и переходит к следующей. В установке учитывается установка звуко- и теплоизоляции, светильников и прокладка коммуникаций. Обычно между рамой и опорной поверхностью остается 10 см.

Подложите уплотнительную ленту под направляющие.

Монтаж «насекомых» сопровождается покрытием герметиком, чтобы не было скрипов при усадке здания. Лучше всего резать профиль болгаркой. Применяют лазерный уровень или двухметровый строительный уровень — они точнее. Вместо арочных элементов каркаса применяют и обычные гипсокартоны. Для этого его разрезают на кусочки, а бока обрезают с шагом 5 см — так складывается руками.

Вступление

При работе с гипсокартоном можно придерживаться двух подходов. Первый подход связан со строгим соблюдением профессиональных технологий, изложенных в технологических листах производителей. Второй подход более «домашний» и связан с отношением к гипсокартонным конструкциям, поскольку строитель «собирает, как хочет».

С точки зрения готового продукта оба подхода имеют право на существование. Именно поэтому в Интернете много картинок с нелепо собранными конструкциями для облицовки гипсокартоном. В этой статье мы рассмотрим, как сделать каркас из металлических профилей для гипсокартона по профессиональным технологиям производителей, в частности КНАУФ.

Необходимые инструменты

установить каркас под гипсокартон из металлического профиля необходимо с помощью специальных инструментов. Чтобы проделать отверстия там, где будут дюбеля, вам понадобится перфоратор со сверлом на 6мм. Рулетка позволит вам отмерить необходимое количество материала. Вам понадобится отвертка, чтобы вкрутить саморезы во время обшивки обрешетки. Чтобы установить элементы ровно по вертикали, вам понадобится отвес и спиртовой уровень. Не обойтись без ножниц по металлу или болгарки со специальным диском. Тип инструмента зависит от опыта установщика.

Чтобы разрезать лист гипсокартона, вам понадобится строительный нож. Для нанесения контуров, по которым будут крепиться профили, можно использовать малярную резьбу с краской. Толстая леска или нейлоновая леска могут служить ориентиром для установки подшипниковых опор.

Некоторые инструменты можно заменить другими. Например, лазерный уровень уместен как альтернатива отвесу и строительному уровню. Он довольно прост в использовании и дает более точные результаты.

При работе не забывайте о технике безопасности. При резке профиля в обязательном порядке надевать очки и помнить, что работать с инструментом, пока он подвешен, нельзя.

Требования к параметрам и конструкциям

Основные стандарты на ЛСТК установлены в СП 260.1325800, но стандартов на каркасные рамы из профиля практически нет, либо они очень расплывчаты, поэтому иностранные правила (EN), чертежи и технические условия (ТУ) производителей (например, Балтпрофиль, пожалуй, самый авторитетный), чаще всего применяются девелоперские компании.

Заказать профиль, балки, уголки любого ассортимента можно на большинстве специализированных металлообрабатывающих заводов. Используется стандартный крепеж и фурнитура, так что и с ними проблем не возникнет.

Требования:

• Каркас и обрешетка собираются из профилей такого же качества. Материал должен иметь одинаковые коэффициенты расширения для качественной интеграции элементов в единую конструкцию, что гарантирует сопротивление, отлично гасит вибрации.При использовании металла с разными соотношениями покрытие будет вибрировать, стыки расшататься и ослабнуть.
•
  Для жилья берут не простой, а тепловой профиль. Исключение составляют объекты в теплом климате, сезонные загородные дома.
• Слои водо- и ветрозащиты обязательны, так как каркас легкий, элементы тонкие, узкие, есть повышенный риск обдува.То же самое касается пароизоляции, чтобы не образовывался конденсат. Обычно всегда используется теплоизоляция, даже для жаркого климата, поскольку она одновременно служит звукоизоляцией.
• Возникновение мостиков холода необходимо минимизировать благодаря правильной установке утеплителя.

Подробные требования к толщине, массе, сечению, форме профиля приведены в СП 260, где также приведены основные формулы для расчетов.

Поперечный каркас – монтаж

По сравнению с мобильным телефоном такая конструкция требует меньше материала — не нужны перемычки и, как следствие, разъемы крабового типа. Но при этом уменьшается зазор между отдельными поперечными профилями: вместо 60 см нужно 40-50 см.

Крестовина для подвесного потолка

Шаг 1. Как описано выше в статье, размечается потолок — устанавливается линия для направляющих, с помощью проволоки устраняются места установки профилей. Кроме того, необходимо определить угол максимально приближенный к 90 градусам.

Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40см.

Шаг 3. Направляющий профиль покрывается уплотнительной лентой и крепится к стене шурупами и дюбелями.

Использование уплотнительной ленты



Профили можно закрепить дюбелями, в зависимости от материала поверхности — забивными или привинченными

Шаг 4. Что касается сотового каркаса, то подвесы устанавливаются в 30 см от стены и 60 см друг от друга. Концы элементов загибают вниз.

Крепежные крючки

Шаг 5. Поперечный потолочный профиль обрезается до необходимой длины. Чтобы не повредить гипсокартон при тепловом расширении и не допустить деформации, «лишние» 5 мм вырезают.

Крепление поперечного потолочного профиля

Видео — Как резать профиль UD и CD своими руками

Шаг 6. Профиль приклеивается с нижней стороны уплотнительной лентой, вставляется в направляющие и фиксируется на крючки с помощью небольших саморезов — жуков.

Ответы на частые вопросы

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, это возможно, а иногда и необходимо. В основном это акустические и звукоизоляционные конструкции. К тому же из ламелей зачастую удобнее делать небольшие планки, например, при облицовке откосов окон и дверей. Но пиломатериалы должны быть сухими и первоклассного качества (без крупных сучков и трещин), во влажных помещениях и в оконных проемах решетки и рейки должны быть антисептическими. Если собрать конструкцию из черновых реек, на поверхности листов образуются неровности и в местах стыков образуются трещины.

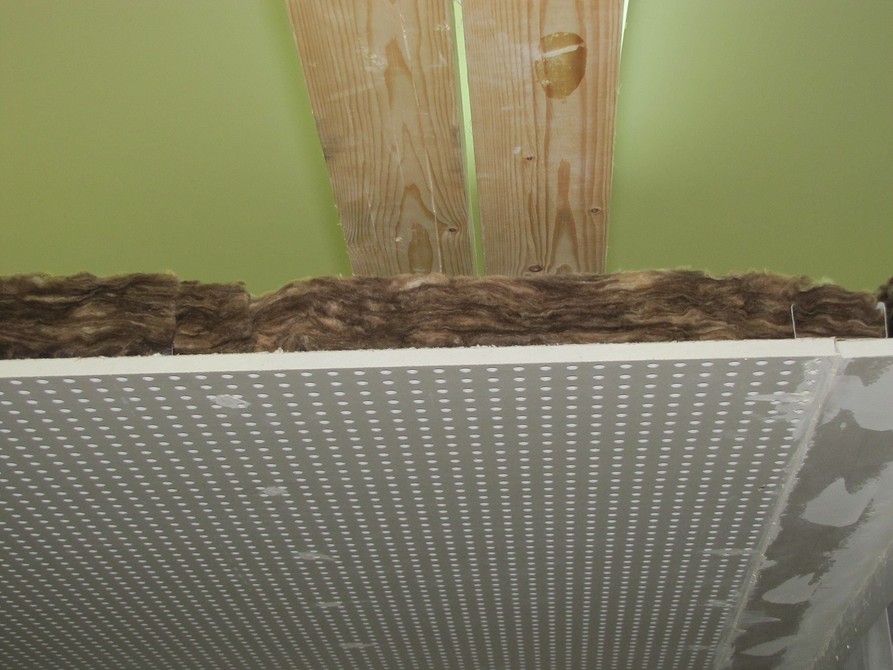

Владимир ГригорьевДанная конструкция акустического потолка основана на деревянных блоках.

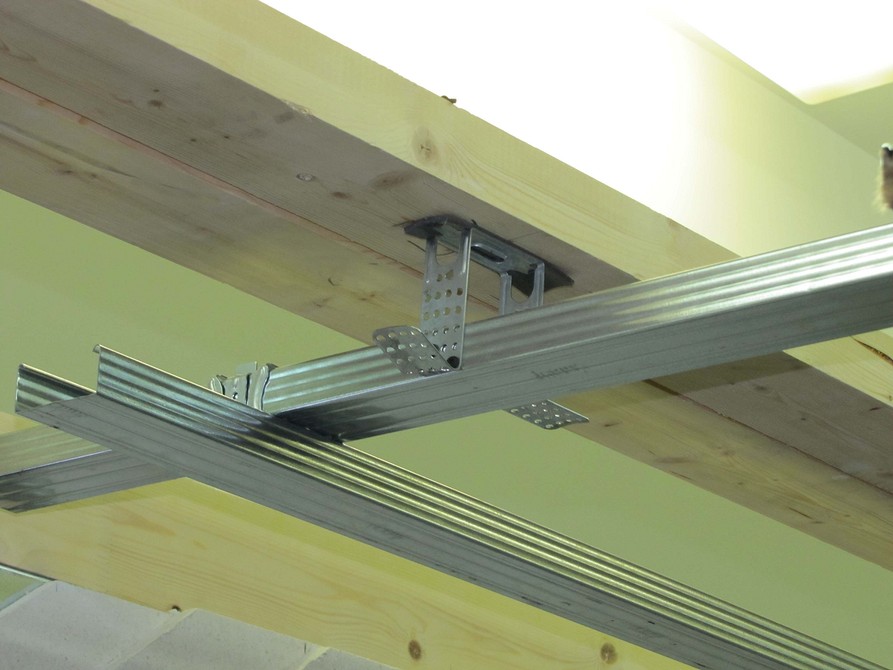

Владимир Григорьев А вот к ним на крючках крепится рама из стальных профилей.

Можно ли при обшивке стены обойтись без каркаса?

Да, ты можешь. Такая система включает в себя клей, сами листы и материалы для герметизации стыков. Листы приклеиваются непосредственно к плоскому основанию с помощью клея, но если на стене есть неровности, то в местах стыков предварительно укладываются планки гипсокартона. Минимальная толщина этого покрытия — 20 мм. При установке пригодится длинная линейка и лазерный уровень.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, не надо. Даже самые лучшие современные клеи не удерживают листы гипсокартона в случае протечки или пожара. К тому же такой способ отделки потолка трудоемок (требуется много подпорок, тщательное выравнивание) и не позволяет получить хорошее качество поверхности. В этом случае понадобится каркас, состоящий из металлического профиля для гипсокартона.

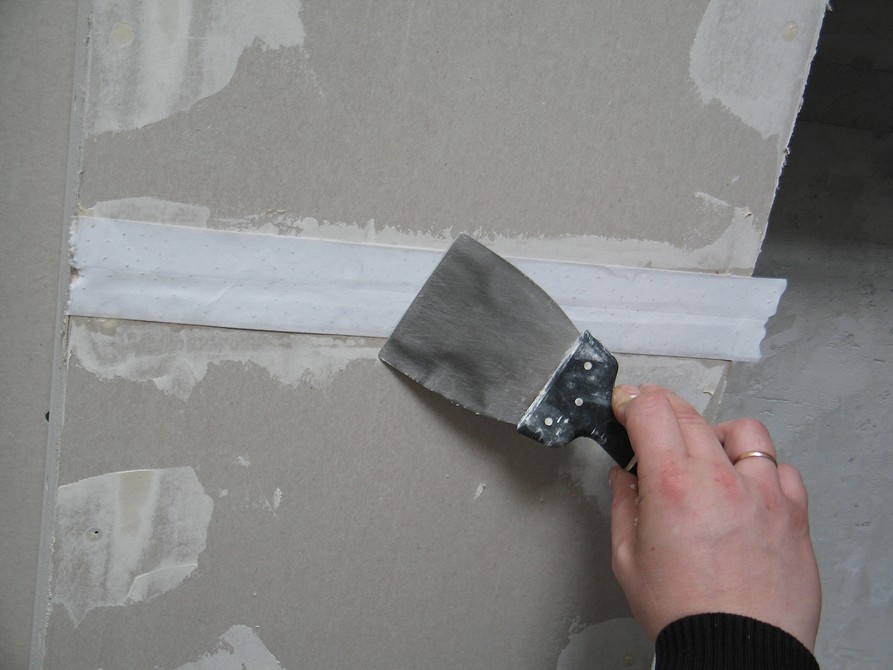

Клейкая лента КНАУФ для заделки стыков.

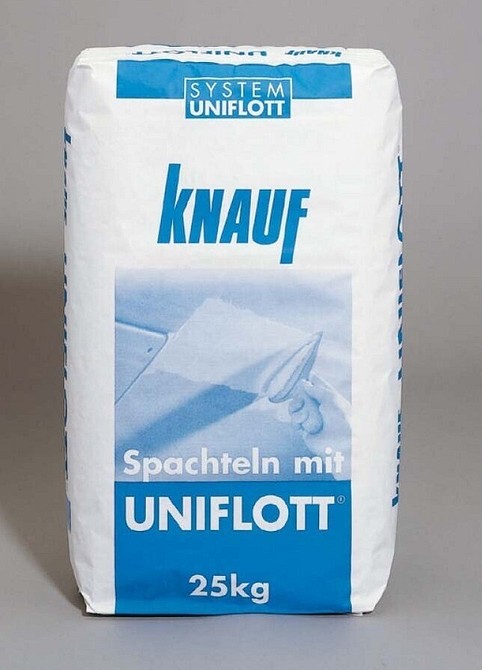

КНАУФС Шпаклевка.
Владимир Григорьев Принцип пломбировки.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Это связано со значительными перепадами влажности и температуры. Трещин на природе не избежать, если отопление будет включаться только зимой. Такие дефекты также появляются во влажной среде. Они также могут быть ошибкой при установке. Например, если при установке натяжного потолка листы крепились не только к несущим профилям, но и к настенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (брендовые ленты, шпатлевки), водоотталкивающие грунтовки и, конечно же, строгое соблюдение правил монтажа гипсокартона.

Из чего строят металлический каркасный дом

Элементы ЛСТК изготавливаются из прочной конструкционной стали методом холодной штамповки. Пластина имеет защитное цинковое покрытие толщиной от 18 до 40 мкм. Некоторые заводы изготавливают конструкции из горячеоцинкованного листа. Такие элементы более дорогие, но и более прочные.

Толщина листа, из которого они сформированы, составляет от 0,7 мм до 2 мм. Выбор зависит от необходимой несущей способности того или иного элемента. Существуют следующие типы профилей.

Какие могут быть профили для каркасного дома из металла

Чаще всего используются следующие типы.

Виды профилей для строительства каркасного дома

Также есть специальные балки для перекрытий и потолков. Стропильная система дома также состоит из подобных элементов. Элементы соединяются между собой на болтах, саморезах, заклепках, могут применяться контактные сварные швы.

Теперь о качестве комплектующих от разных компаний. В России около десятка заводов. Качество у всех разное. Поэтому внимательно следите за качеством цинкования, гибки металла. Нигде не должно быть, даже самых маленьких, следов ржавчины. В целом даже самые лучшие «наши» профили существенно уступают импортным. Обидно, но это правда.

Формирование арок

Кривая создается с помощью специального дугового профиля. При его отсутствии можно воспользоваться направляющей — в боковых стенках делаются вырезы в виде лепестков, после чего она легко складывается.

Обе направляющие соединяются вертикальными стойками, к которым впоследствии крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны — необходимую жесткость обеспечит нижний гипсокартонный пол.

Виды профилей для тонкостенных конструкций

Для конструкции каркаса используются разные виды металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, чьи поперечные сечения основаны на букве «П», называются каналами.

Полезно: экономично и эффективно — продлевает каркас до дома

Использование С-образного профиля

С-образный профиль называют стоечным, так как его часто используют в качестве вертикальных стоек при устройстве внешних стен. Также он находит применение при устройстве крыш, внутренних перегородок и потолков.

С-образный элемент несет большую продольную нагрузку, поэтому имеет два ребра жесткости — закругления на боковых стенках.

Средний размер профиля:

• высота — 50-80 мм;
• ширина — 150-300 мм;
• толщина — 1-4 мм.

Оригинальное изделие представляет собой прочную стальную балку. Однако возможно создание технологических ям, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующая форма которого задана на автомобиле, называется направляющей или вылетом. Именно к нему крепятся вертикальные стойки наружных стен.

Он также используется для:

• установка стропильной системы;
• установка внутренних перегородок;
• армирование стеновых балок;
• сборка элементов каркаса;
• устройство оконных перемычек.

Ширина канала варьируется в пределах 70-300 мм, толщина 0,7-4 мм. Высота боковых полок обычно 50-65 мм.

П-образный элемент металлоконструкции для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяется при кладке вентилируемых фасадов, точении под кровлю и облицовке внешних и внутренних стен. Крепление осуществляется непосредственно на стойках каркаса.

Обычно толщина накидного профиля меньше, чем у несущих элементов ЛСТК и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес плитки, профнастила и других облицовочных материалов. Но высота колеблется в пределах 28-61мм.

Помните, что перфорацию можно наносить только на боковые крылья профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет важную роль в стальном каркасе жилого дома. Используется как несущая балка при устройстве кровли, направляющей в вентилируемом фасаде и при монтаже стенового «пирога» с утеплителем.

При строительстве кровли Z-профиль удачно заменяет двойную С-образную балку, обеспечивая высокую несущую способность этой части конструкции даже с учетом снеговой нагрузки.

Ширина основной полки 100-300 мм, высота боковых полок 40-80 мм, а величина их кривизны 10-20 мм.

При строительстве бревенчатого дома сигма-профиль используется в качестве ригеля и колонны. Благодаря своей форме он имеет большее сопротивление изгибу. Рассчитан на высокие нагрузки, подходит для изготовления больших пролетов.

Ширина балки составляет 80-300 мм, высота боковых полок 40-80 мм, а их кривизна 10-20 мм.

Термопрофили – в чем их особенность

Тепловые профили представляют собой перфорированные балки из оцинкованной стали. Сверление выполняется в виде сквозных прямоугольных отверстий, расположенных по ним в шахматном порядке. Толщина таких стропил обычно не превышает 2 мм.

Наличие отверстий затрудняет прохождение теплового потока, сводит к минимуму количество «мостиков холода». При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и покрытые гипсокартоном, внешние стены зданий из металлоконструкций демонстрируют отличные тепло- и звукоизоляционные качества.

Полезно: дом с монолитной конструкцией

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлическом каркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно возникает перед большинством строителей, особенно неопытных. И при ответе важно понимать принципиальную разницу между этими двумя деталями.

Для строительства ЛСТК обычно используют трубу квадратного (100х100 мм) или прямоугольного (80х40 мм) сечения. Благодаря замкнутому циклу он прост в использовании, но имеет несколько существенных недостатков.

• Если открытые концы трубы ничем не защищены, внутри она быстро поддается влаге и ржавчине.
• Для соединения труб вам потребуются длинные крепежи. Это приведет к дополнительным денежным расходам.
• Показатель жесткости на изгиб труб ниже, чем у каналов.

Поэтому использование профильных труб в качестве основного элемента каркаса жилого дома вызывает споры. Однако они отлично выполняют функцию стеллажей при возведении малогабаритных построек — ангаров, гаражей и т.д.

Разметка (схема) каркаса перегородки

В каркасной схеме глухой перегородки важнейшим параметром является шаг между вертикальными стойками. Это зависит от высоты помещения и размера используемых профилей ПС. Например, для однослойных (С111) и двухслойных (С112) перегородок работают следующие правила:

1. Толщина перегородки до 75 мм. Для вертикальных стоек используются профили PS 50. Направляющие профили PN 50 соответственно.

• При высоте потолка до 3 метров расстояние между стойками — 600 мм (по оси столба);
• При высоте 4 метра шаг ПС составляет 50 — 400 мм;
• На высоте 5 метров шаг ПС составляет 50 — 300 мм.

2. Толщина перегородки 100 мм. Для вертикальных стоек используются профили ПС 75. Направляющие профили соответственно PN 75.

• При высоте потолка до 3 метров расстояние между стойками — 600 мм (по оси столба);
• При высоте 4 метра шаг ПС 75 — 400 мм;
• На высоте 5 метров шаг ПС 75 — 300 мм.

3. Толщина стенки 125 мм. Для вертикальных стоек используются профили ПС 100. Направляющие профили соответственно ПН 100.

• При высоте потолка до 3 метров расстояние между стойками — 600 мм (по оси столба);
• При высоте 4 метра шаг ПС составляет 100 — 400 мм;
• На высоте 5 метров шаг ПС составляет 100 — 300 мм.

Важно! По технологии высота металлических стоечных профилей должна быть на 10 мм меньше высоты помещения.

Строительство дома из металлокаркаса

Строительство металлокаркасных домов как индивидуального жилья практически не отличается от аналогичных работ по сборке построек из бруса. Узловые соединения профилей и используемых креплений различаются.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но именно ими выделяются основные, в которых особенно важно качественное крепление.

1. Присоединение стоек к фундаменту. Осуществляется через опорный элемент с помощью анкерных болтов.
2. Кровельные фермы, в которых для сборки компонентов используются панели из листового металла, узловые косынки, крепления.
3. Соединение шпалеры и вертикального каркаса каркаса. Для выполнения понадобится все тот же крепеж, узловой дюбель и скоба.
4. Выступ между стеной и крышей. Сложность здесь заключается в грамотном стыке двух «лепешек» с водо- и теплоизоляцией.

При работе с деревом слово «крепление» прочно ассоциируется с саморезом или гвоздем. Немного иная ситуация с металлическим каркасом.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух элементов стального каркаса — использование саморезов со специальной резьбой. Их вставляют в заранее подготовленные отверстия и прикручивают.

Примечание. Винтовые соединения больше подходят для неразъемных конструкций.

К недостаткам использования саморезов можно отнести отсутствие четкой регламентации работы с ними и обеспечение невысокой несущей способности каркаса. Болты нормальной точности используют это преимущество.

Также сваркой можно построить дом из металлического каркаса. Однако это трудоемкий процесс, требующий определенных навыков. Таким способом тонкостенные элементы легко повредить в процессе соединения.

Таким образом, металлический каркас — достойная альтернатива традиционному дереву. Стальная конструкция не только не уступает деревянной, но и превосходит ее по некоторым параметрам. Многие виды работ также можно выполнять вручную. Но чем сложнее проект, тем больше специалистов придется привлекать.

Что дает каркас из металлопрофиля при его установке

пришло время внутренних работ в строящемся доме моего друга. Все началось с вопроса, зачем делать каркас под гипсокартон. Мы с Вадиком прошли через будущую гостиную. Комната огромная. Стены неровные.

требуется установка нескольких систем жизнеобеспечения:

• потолок и точечная подсветка на стенах;
• декоративные светильники;
• розетки и выключатели;
• система теплых полов;
• пожарная тревога;
• трубы отопления;
• вентиляция.

Установка опорных профилей

При необходимости под каркас из металлических профилей можно проложить утеплитель. Я сделал 3D-модель комнаты на компьютере с установленными трубами и кабелями. В результате получился смелый современный лофт с элементами брутального авангарда. Такое определение дал мой друг, сторонник строгого хай-тек и фанат классического стиля.
Каркас из металлических профилей под гипсокартон позволяет идеально выровнять потолок и стены. Также все углы прямые. Установить листы и довести их до состояния, в котором можно красить или клеить обои, очень просто. Все работы выполняются быстро и легко своими руками. Мой друг, ученый, далекий от строительных специальностей, освоил все навыки в первом кабинете.

Каркас из металлических профилей под гипсокартон позволяет идеально выровнять потолок и стены

Сборка металлокаркаса для подвесного потолка поэтапно

Первый этап работы — разработка проекта. Даже если из гипсокартонного профиля спроектирован простой каркас одноуровневого потолка, стоит нарисовать обрешетку на бумаге, в правильном масштабе. Это единственный способ рассчитать точное количество необходимых предметов. Особенно, если схема более сложная, чем в следующем примере (помещение 3 * 4 м, расположенное перпендикулярно оконной стене):

• ПН (27 * 28 * 3000мм) — 5шт;
• ПС (27 * 60 * 4000мм) — 10шт;
• «Крабы» — 26 шт;
• Вешалки прямые — 54 шт;
• Дюбеля 6 * 40 мм — 150 шт;
• Саморезы по металлу острые 3,2 * 13 мм — 350 шт.

Дюбели и саморезы часто выходят из строя при установке или оказываются бракованными. Поэтому их покупают с наценкой 10 — 30%. Подвески — элемент универсальный, поэтому их запас (10%) лишним не будет. Точное количество металлических профилей, скорее всего, не подойдет из-за длины, кратной 3 или 4 метрам. Поэтому вводится и больше, чем необходимо.

Гипсокартон, как правило, кладут так, чтобы продольные швы «проходили насквозь», то есть — перпендикулярно окну. При этом поперечные стыки смещаются на 60 см, поэтому преследуют две цели. Во-первых, они «попадают в сетку» с ячейкой 60 * 60 см, во-вторых, исключают образование длинных стыков «сквозь свет».

Размер гипсокартона 1200 * 2500 мм, размер ячеи сетки 600 * 600 мм. Поэтому листы вырезают, оставляя 1200 * 2400 мм, или жертвуют «квадратом» крайних ячеек, делая их размером 600 * 700 мм.

Отрисовка каркаса

Перед тем как сделать каркас из гипсокартонного профиля, нужно начертить рабочую плоскость. Рисование начинается с «скачка» уровня, в нашем случае — горизонта. Удобнее всего использовать лазерный строительный уровень. При включении на стенах видна горизонтальная линия, расположенная на произвольной высоте от пола. В углах стен по этой линии карандашом делают отметки. Затем их переносят на нужную высоту с помощью рулетки.

Для соединения меток используется «отрезной» малярный шнур, в тело которого насыпается цветной мел. Выполнить эту процедуру сложно, но можно прикрутить конец кабеля к стене, на уровне отметки. Затем, протянув шнур до конца стены и потянув по высоте второй отметки, производится «щелчок». В результате штукатурка оставляет заметную отметку, на которую будет прикручиваться направляющий профиль.

Помимо лазерного уровня используются гидравлические и пузырьковые уровни. Они дают примерно одинаковый результат, но имеют свои достоинства и недостатки.

После нанесения «направляющих» ставят отметки для «стоек». По продольным продольным швам гипсокартона обычно устанавливают цельные куски. Поэтому начинают от противоположного окна или стены, размечая каждые 60 см от угла. Затем наносят метки на оставшиеся две стены, также начиная с угла. Следует помнить, что размер крайних ячеек (для листа) 60 * 70см.

Многие установщики чертят каркасное устройство из металлического профиля гипсокартона на фундаментном потолке, чтобы сразу закрепить подвесы. Однако в этом нет необходимости, тем более что иногда в процессе установки приходится что-то передвигать и менять схему. Однако установка перил и крюков — самая грязная и шумная часть работы. Поэтому желательно делать все сразу.

Монтаж подвесов и направляющих

Если принято решение о ремонте подвесов на раннем этапе работ, их расположение отмечается на базовом основании. В нашем случае на поверхности межэтажного перекрытия они перекрывают друг друга. Технологически правильное размещение — на каждом стоечном профиле, через 40 — 60 см. Следует учитывать смещение, связанное с установкой «крабов» и перемычек. Разметив «оси» профилей и промежутки между крючками, просверливают отверстия, забивая эти элементы остроконечными гвоздями.

Из профиля делают каркасные перемычки под гипсокартон на стене. По сути, перемычки — это части стойки, которые образуют две (или одну, если ячейка является самой внешней) стороной ячейки сетки. Как правило, их длина составляет 52 — 53 см, фиксируются они с помощью «крабов». Каждую перемычку желательно «подвесить». Особенно те, которые станут основой для стыка ГКЛ. Чем больше подвеска, тем надежнее будет конструкция.

Рекомендуется крепить направляющие вдвоем, хотя опытный установщик легко справится с этим и одним. Сборка каркаса из гипсокартонного профиля может оказаться непосильной задачей для человека с минимальным опытом ремонта.

Профиль держат по линии и «просверливают», сразу вбивая дюбели. Чтобы он получился ровнее, начинать крепление следует с краев. Затем «просверливают» центр, а затем и остальные гвозди, через каждые 40-50 см. Всего под металлический профиль нужно 6-8 отверстий.

После закрепления одной «палки» следующая монтируется встык с первой. Важный момент — их связь. Металлические профили для сохранения прямой линии соединяют отрезком такой же «направляющей» длиной 20-30 см, вставляя его в «палочки», которые нужно прибивать. Затем эти «расширения» можно будет удалить. По углам соединять направляющие между собой не обязательно, но желательно. Для этого используются саморезы по металлу.

Установка и регулировка стоечного профиля

Имея надежный горизонтальный каркас и прикрученные крючки, можно переходить к установке стоек, без которых не обходится ни один монтаж каркаса из гипсокартонного профиля. Чтобы выровнять плоскость, закрепите шнурок, протянув его между стенками перпендикулярно окну. Кабель прикручивают к нижней части «направляющей» саморезом по металлу, условно разделяя комнату на 3-4 части.

1. Подставка продвигается под кабель и ее концы вставляются в противоположные «направляющие», «центрируются» согласно нарисованным знакам. Для начала достаточно центрального металлического профиля.
2. Чтобы шнурок не тянул вниз, центр приподнимают над ниткой на 5-10 мм и временно фиксируют подвесом. Остальные подвесы крепим к профилю, располагая его на 1-2 мм выше троса. Когда все крепления сделаны, центр откручивается и снова фиксируется — «цепляясь» за уровень по резьбе. В результате металлический профиль центральной стойки «идеально» подогнан к направляющим. Для контроля можно использовать строительный уровень и «линейку» (трапециевидную малярную рейку, взятую за стандарт). Допустимым считается отклонение от уровня в пределах 1 мм на 1 м поверхности.
3. Монтаж остальных стоек каркаса стены из гипсокартонного профиля теперь упрощен. Ведь совсем не обязательно смотреть на шнурок, используя для контроля «правило» или профиль, размещенный по краю. Один конец «линейки» прижимается снизу к «направляющей», а другой — к регулируемой опоре.
4. Остальные стойки закрепляют подвесами, руководствуясь «правилом».
5. Глядя на картинку, «крабы» устанавливаются без предварительного прикручивания.
6. Нарезанные заранее или попутно перемычки вставляются в «крабы.
7. Перемычки «подвешены.
8. В каждую «крабочку» по металлу вверните 8 саморезов. Иногда их пропускают «насквозь», спасая винты, но этого делать не стоит.
9. Контрольная проверка проводится, как правило, «на душу», ведь вряд ли кто что-то изменит. Повернутая кромкой «линейка» или опора прикладывается к обрешетке под разными углами.

Хуже всего, когда изготовление каркаса из гипсокартонного профиля приводит к появлению значительных неровностей. Теоретически можно попробовать попасть в кадр в тех местах, где «правило» колеблется, но лучше частично исправить. При обнаружении ямы тянуть обрешетку вниз не стоит — будет нарушена надежность крепления. Тогда его будет легче отделать штукатуркой (на гипсокартоне).

Выбор материала

Стоит обратить внимание на выбор необходимых материалов, особенно при выборе деталей токарного станка. Существуют следующие виды профилей, позволяющих создать каркас для стен из гипсокартона:

1. Гид (ПН). Этот элемент предназначен для создания конструкции, которая будет служить для крепления стоечного профиля. Именно от крепления такого вида профиля будет зависеть внешний вид поверхности в будущем.
2. Стеллаж (ПС). Его используют для создания стружек или других перегородок. Могут быть представлены различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: потолочный профиль (ПП), потолочный направляющий профиль (ПНП).

Также стоит рассмотреть вариант использования таких дополнительных элементов:

• Угловой профиль (ПУ). Возможно — внешнее и внутреннее.
• Арочный профиль (ПА). Используется для создания арок.
• Подвеска (П-образная). Применяется для крепления конструкции к стенам и потолку.
• Коннектор («Краб»). Очень удобно скреплять между собой перпендикулярные детали.
• Расширение. Подключите разные участки профиля.
• Дюбель и саморезы (по металлу).

именно на этом этапе многие совершают очень важную ошибку. Он заключается в приобретении неспециализированного профиля. То есть они путают элементы потолка с элементами стен.
