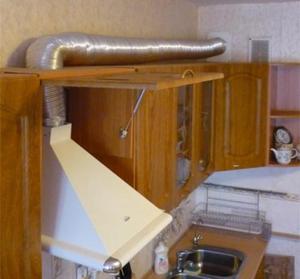

Установка вытяжки на кухне: правила и особенности, основные этапы монтажа

Правила установки вытяжки на кухне

Во избежание обрушения конструкции стена или мебель должны выдерживать вес вытяжки

Подбор и подключение вытяжки осуществляется исходя из планировки и размеров помещения, расположения печи и характеристик самого устройства: типа, формы, размера, веса, набора опций. Различные модели можно повесить на стену или потолок, интегрировать в гарнитуру или рабочую поверхность. По принципу действия продукция делится на сливную, где загрязнения удаляются по трубам, и циркуляционную, оборудованную фильтрами. В первом случае уборка более эффективна, но конструкции сложнее установить и требуют дополнительных вложений. Систему циркуляции установить проще, но она не отводит тепло, не задерживает все пары и влагу.

При установке вытяжки рекомендуется придерживаться следующих правил:

• соответствие прочности стены или несущего элемента кухонного гарнитура весу изделия;
• дизайн и габариты, вписывающиеся в интерьер помещения;
• отсутствие контакта с газовой трубой;
• расстояние между варочной панелью и прибором 65-80 см;
• размер экрана равен или больше поверхности пластины;
• мощность, обеспечивающая качественную вентиляцию помещения;
• простота обслуживания и эксплуатации;
• возможность подключения.

Следует учитывать рост человека. Выступающий экран не должен быть на высоте головы, иначе готовка будет неудобной и опасной для здоровья. Но если вы атакуете технику слишком высоко, ее эффективность снизится. Также вам нужно будет использовать табурет для включения или выключения устройства.

Особенности установки своими руками

В квартирах на кухне изначально была предусмотрена возможность подключения вытяжки к вентиляции

Установка в частном доме не влечет за собой каких-либо существенных ограничений, так как планировку объекта выбирает сам хозяин дома. Выбор дизайна во многом определяется материалом, из которого построено здание, и его высотой.

Особенности установки:

• Отсутствие вентиляционной шахты. Необходимо проложить дополнительный канал. В этом случае вы можете выбрать любой вариант, наиболее подходящий с эстетической и практической точки зрения.
• Низкая высота застройки. По этой причине не хватает естественной тяги. Необходимо установить механическую систему, что в деревянном доме связано со сложностью прокладки электрической сети.
• Соблюдение правил пожарной безопасности. Если в многоквартирных домах они изначально учитывались, то частнику приходится разрабатывать проект самостоятельно.

установить вытяжку на кухне городской квартиры с технической точки зрения намного проще. Изначально в проекте предусмотрены вертикальные шахты, пересекающие все уровни здания. Подключиться к ним можно без специального разрешения управляющих компаний. Хозяину дома остается только выбрать вытяжку, закрепить ее на основании и подключить к общей коммуникации.

Не разрешается перевозить только газовые трубы

При этом следует учитывать следующие нюансы:

• Не переносите газовые трубы самостоятельно. Если вам необходимо разместить плиту в другом месте, вы можете протянуть к ней сертифицированный шланг от стояка.
• Вентиляционные шахты могут служить разным целям. Они используются для удаления продуктов сгорания, паров сточных вод и выбросов из жилищ. Не допускается соединение конструкций разного назначения во избежание проникновения выхлопных газов в магистрали, проходящие через коридоры и спальни.
• Для обеспечения качественного крепления в кирпичных домах следует использовать анкерные болты толщиной 8-10 мм.

Поскольку островные вытяжки в городских квартирах практически не используются, желательно сделать акцент на технологии сборки изделий встроенного, наклонного и подвесного типа.

Выбор места и подготовка инструмента

Инструменты для установки вытяжки

Для установки системы вентиляции кухонной плиты не требуется специальных навыков и специального оборудования.

Для работы вам понадобятся:

• перфоратор, электродрель, лобзик;
• уровень, рулетка;
• молоток, отвертка;
• ножовка по металлу, напильник;
• разводной ключ или гидравлические клещи;
• силикон;
• карандаш;
• скотч;
• строительные перчатки, защитные очки;
• ремень буксировочный или ФУМ.

Поскольку работать придется на высоте, желательно подготовить устойчивое основание. Значит нужно подумать о подготовительном этапе. Перед тем, как повесить капюшон, его нужно на что-нибудь надеть. Для этого подойдет картон, фанера или ДСП.

Если предполагается установка вытяжного канала, желательно подготовить небольшую лестницу. При установке пластину лучше отодвинуть в сторону. Это предотвратит повреждение его поверхности и покрытия в случае падения капюшона или тяжелого инструмента.

допускается установка оборудования только на прочном и устойчивом основании. Это требование связано не только с вопросом безопасности оборудования. Если изделие упадет, то сломается газовая труба и шнур питания. Комбинация топлива и искр неизбежно вызовет пожар и даже взрыв.

Современные вытяжки снабжены планками крепления и декоративными коробками для маскировки труб, если их конструкция не вписывается в кухонный интерьер. Благодаря этому установить оборудование стало намного проще, чем раньше, когда использовались дюбели, шурупы и крючки.

Встроенная вытяжка экономит место

Оптимальный вариант — встроить технику в стену кухни. Этот метод экономит место. Следует учесть, что расстояние от прибора до холодильника и мойки должно быть не менее 50 см. Такие правила обусловлены требованиями безопасности при обращении с электроприборами.

Если стены из гипсокартона, необходимо будет провести установку. Лучше всего для этого подходят профильные трубы из нержавеющей стали. Металл нельзя декорировать, а оставить как есть. Если опорная конструкция не помещается внутрь, ее окрашивают под цвет стен, оклеивают плиткой, обоями или заключают в самодельный короб из негорючего материала.

На больших кухнях рабочая зона иногда располагается в центре комнаты или у стены перед гарнитуром. В первом случае выбирается потолочная островная вытяжка. Устройство оснащено фильтрами или отдельным вытяжным каналом. Чтобы скрыть коммуникации, можно установить натяжной потолок, опустив его на 1-2 см ниже воздуховода. Во втором случае лучшим решением будет настенная вытяжка для дымохода. Для подключения к вентиляционной шахте используется воздуховод из пластиковых труб круглого, прямоугольного или квадратного сечения.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все достоинства, такая система подключения вытяжки имеет множество нареканий. Они считают, что это серьезно мешает общей системе вентиляции всего дома.

Например, у вас все будет хорошо, а о соседях думали? Предположительно, из-за такого подключения вытяжки к вентиляции все запахи из вашей кухни автоматически будут проникать в квартиры по стояку наверху.

Начали жарить пирожки и все соседи уже знают. Однако ошибаются все критики, основанные на заблуждениях об устройстве вентиляции в многоквартирных домах.

Они думают, что снизу вверх идет общий канал 110 * 150 мм с «дырками» на каждую квартиру.

Ведь в 5-этажных домах все каналы индивидуальные и вывести на соседей посторонние запахи вряд ли получится. В домах от 6 этажей уже есть система вентиляции с отводом воздуха по спутниковым каналам, сообщающаяся с общим каналом сбора через пол.

Этот общий канал имеет площадь сечения в 6-8 раз больше, чем отдельные колодцы в квартирах размером 110 * 150 мм.

Схематично такую ​​систему вентиляции для многоэтажного дома можно представить так.

Да, в таких зданиях при максимальном включении нескольких вытяжек ОДНОВРЕМЕННО может появиться обратная тяга. Но это крайне редкий случай.

Посмотрите: естественная тяга квартир колеблется в лучшем случае от 100 до 150 м3 / час. У вас девятиэтажный дом. Первые семь этажей прорезаны общим каналом размером 510 * 270 мм и даже больше. Результирующий естественный расход в нем составляет около 1000 м3 / ч.

И вот вы вместо привычной тяги в 150 включаете капот на 300 м3 / ч. Как вы думаете, сможет ли он в этом случае создать реверс и начать выплевывать воздух на соседей?

Для этого необходимо, чтобы все 6 этажей делали то же самое, причем на максимальной скорости.

Тогда квартире не повезет, и ее обитателям придется вдыхать все ароматы кухни соседей. Но такой вариант маловероятен.

Несмотря на все это, иногда воздух с вашей кухни действительно попадает в другие квартиры дома. Или наоборот прекрасно чувствуете, что соседи сегодня на обед жарят. Почему так происходит и где искать причину?

Это происходит по нескольким причинам. Итак, подробнее читайте под спойлером.

Потому что запах вашей квартиры проникает в ваших соседей

Основные этапы монтажа вытяжки на кухне

Рециркуляционный колпак подходит, если вентиляционный канал находится далеко

Если это допускают требования безопасности, желательно устанавливать плиту и вытяжку в противоположном положении по отношению к выходу из общей системы вентиляции. Если такой возможности нет, придется приобрести трубы и позаботиться об их укладке. Вариант с фильтрами можно считать временным, так как циркуляционная система не отличается правильной эффективностью очистки воздуха и удаления загрязнений.

Независимо от типа оборудования, любые работы начинаются с распаковки и контрольного осмотра. Изделие могло получить внутренние и внешние повреждения при транспортировке. Затем необходимо провести функциональный тест устройства для проверки его работоспособности. Часто бывает, что прилагаемые винты и кронштейны не выдерживают требуемого усилия. Если их надежность вызывает хоть малейшие сомнения, изделия необходимо заменить.

Пошаговая установка смонтированных моделей:

1. Выполнение разметки. Вертикальная линия проводится от центра пластины, а горизонтальная линия обозначает нижнюю часть экрана. Затем создается вторая горизонтальная линия, по которой фиксируется скоба.
2. Установка подвески. Сначала просверливаются отверстия, затем забиваются дюбеля. Если под ним имеется выступающий слой обшивки фартука, для компенсации вертикального перепада используется деревянная рейка со сквозными отверстиями. Наконец, проверяется горизонтальность и прикручивается монтажная пластина.
3. Зацепите капюшон. Делать это нужно медленно и осторожно, чтобы не потерять равновесие и не уронить изделие. Прорези на задней крышке корпуса совпадают с выступами на планке, после чего ее необходимо опустить до касания стены.

Последний шаг — прикрепить фильтры к сиденьям.

Выхлопную трубу можно закрыть декоративными дверцами

Встраиваемые модели требуют больше времени и усилий для установки. Чтобы встроить вытяжку в стену кухонного шкафа, вам потребуется произвести следующие манипуляции:

1. Проверить горизонтальность шкафа, к которому будет крепиться прибор, с помощью уровня. При необходимости исправьте.
2. Снять корпус, разобрать, чтобы имелся свободный доступ к днищу и крышке. Дверцу лучше снять, чтобы она не мешала работе.
3. Приклейте выкройку к низу малярным скотчем, перенесите на него разметку отверстий под болты и воздуховода. Повторите операцию с крышкой.
4. С помощью дрели и лобзика просверлите отверстия необходимого диаметра, обработайте их грунтовкой или акриловой краской для защиты от влаги.
5. Установить переходник для подвода вентканала к вытяжке.
6. Установите мебель на прибор, совместите отверстия, соедините предметы.
7. Собранную конструкцию подвесьте на креплениях на стене.
8. Установите вентиляционный канал.

Мебель, через которую проходит трубка, не является декоративным элементом. В нем можно хранить посуду, специи и другие кухонные принадлежности.

Заземление и зануление

Прежде чем приступить к рассмотрению особенностей установки вытяжки на кухне, необходимо сказать несколько слов об электробезопасности. Поскольку вытяжка будет установлена ​​на кухне, в его тело будут постоянно попадать брызги жира и капли влаги. Это увеличивает вероятность поражения электрическим током, если вытяжка неправильно подключена к электросети.

Чтобы избежать неприятных последствий для здоровья, при подключении вытяжки к сети нужно использовать три провода — фазный, заземляющий и нулевой. Заземляющий провод можно определить по характерному желтому цвету и зеленой полосе. В начале монтажных работ заземление обязательно для безопасного использования электроприбора.

Обычно это сделать довольно просто, если в доме есть контур заземления и присутствуют розетки европейского типа. Для правильного подключения просто подведите провод к клемме заземления и подключите ее. Имеет специальное обозначение в виде полосок разной длины или букв — Ground (GND). Но иногда может оказаться, что в оборудовании нет заземляющего разъема. В этом случае проблему придется решить самостоятельно, подсоединив провод к металлическому корпусу.

Однако далеко не все квартиры можно оборудовать евророзетками. В этом случае у хозяев возникнет вопрос, как подключить вытяжку на кухне при отсутствии заземления? В этом случае им придется произвести обнуление самостоятельно. Однако имейте в виду, что не следует подключать нейтральный провод к лампам и батареям. Он обязательно должен быть только непрозрачным нейтральным.

Для начала нужно найти электрический щиток со счетчиками. В стену необходимо вмонтировать трубу, от которой проложены провода, или это может быть специальная шина. Обычно он имеет готовый штифт с уже обмотанными нейтральными проводами. Именно так выглядит дохлый нейтраль, у которого, как правило, есть надежная основа. От него потребуется провести на кухню многожильный кабель диаметром не менее 2,5 мм2. Для подключения самой вытяжки потребуется установить 6,3 А.

Если вы обнаружите на приборной панели кабели, уже подключенные к массе, не отсоединяйте их. В противном случае вы или ваши соседи получите удар электрическим током. Придется поступить немного иначе: взять нитку и накинуть на посторонних, затем затянуть гайку. Если вы не нашли провода, а труба гладкая, вам нужно зачистить ее и установить контакт провода на зажим. Однако не стоит этого делать, если у вас нет специальных знаний в области электротехники. Лучше всего доверить эту работу профессиональному электрику.

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электроплитой не менее 70 см. Над газовой плитой прибор можно устанавливать на расстоянии не менее 80 см.

Перед установкой выхлопной системы пришлось поспрашивать мнение мастеров. Некоторые говорят, что расстояние между газовой плитой и вытяжкой может составлять 70 см, что, по-видимому, достаточно для выхода всех паров.

Однако помните, что из газовой плиты выходит более горячий воздух, чем из электрической, поэтому мощности прибора может быть недостаточно для всасывания продуктов сгорания. Кроме того, фильтры и другие части выхлопной системы могут выйти из строя из-за этой температуры, и это влияет на производительность устройства. Стоит пойти на такой риск, стараясь выдержать минимально возможное расстояние — решать вам?!

Расстояние между вытяжкой и варочной панелью также зависит от роста человека, который будет стоять на плите. Система должна быть закреплена на такой высоте, чтобы человек не ударился головой о корпус устройства.

Монтаж воздуховода из пластика

1. Нарисуйте оптимальную схему укладки, помня, что каждый поворот значительно снижает уровень чистоты.
2. Купить ящик для вытяжки на кухню, соединительные элементы и переходники по схеме. Производители предлагают полный перечень комплектующих для монтажа: поворотные уголки, переход от вытяжки к коробке, стеновые панели и крепеж и т.д. Важно правильно рассчитать габариты всей конструкции.
3. Соберите конструкцию, соединив все элементы переходниками.

Важно! Для увеличения пропускной способности дренажного оборудования обработайте стыки силиконовым герметиком.

Виды кухонных вытяжных устройств, их важные параметры

Установленные кухонные вытяжки бывают следующих типов:

• Подвесные — бюджетные, самые распространенные приспособления для монтажа под полку.

• Встроенная — хорошо сочетается с кухонной мебелью; сдвижная панель делает их компактными.

• Купол — вытяжные универсальные с возможностью работы в проточном и рециркуляционном режимах.

• Остров — используется на больших кухнях с центральной варочной панелью.

Перед покупкой вытяжки обязательно снимите линейные размеры (длина х ширина) варочной панели. У приобретенного товара эти габариты должны быть немного больше или хотя бы такие же. При меньшей площади эффективность вытяжки воздуха будет снижена. Это сразу отразится на общем микроклимате кухонной зоны и вызовет некоторое разочарование при покупке. Следующий параметр — продуктивность — зависит от объема помещения (который легко вычислить, умножив площадь кухни на ее высоту). Расход (м3 / ч) должен в 10 или более раз превышать полученное значение объема.

Вытяжку необходимо устанавливать на расстоянии 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты устройства приведет к неудобствам в работе на плите и может создать опасность возгорания из-за перегрева оборудования.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в расположении домашнего блока. Не всем хочется испортить стенку прибором, постоянно контактирующим с влажностью и загрязненным воздухом. Иногда габариты устройства несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать на кухне в квартире мощные модели, что ложится огромной нагрузкой на гарнитур.

В этом случае на стене без шкафа необходимо закрепить металлический каркас П-образной формы при помощи дюбелей. Такая конструкция служит опорой для последующего крепления корпуса устройства.

Установка вытяжки своими руками: последовательность работ

Иногда не получается установить вытяжку над плитой дюбелями. Что делать в этом случае? Часто такие ситуации характерны для помещений с газовыми плитами, к которым подключено несколько труб, по которым подается газ. Надеть капюшон своими руками нормально не получится.

В таких случаях лучше использовать штифты-саморезы, на одном конце которых находится саморез, а на другом — резьба с гайковидным зажимом. Их прикручивают к основанию стены по аналогии с дюбелями и только после этого крепят вытяжку. На завершающем этапе устройство подключается к сети. Бытовой блок подключается напрямую, через предохранитель или вставляется в розетку.

П-образная конструкция из саморезов

Опытные мастера советуют перед тем, как делать вытяжку на кухне своими руками, заземление. С его помощью легко рассеивать напряжение, возникающее при работе вентиляторов. Без заземления он будет направлен на корпус устройства, значительно возрастает опасность поражения электрическим током.

Вытяжка своими руками готова к эксплуатации! Остались только эстетические штрихи — украсить вытяжные каналы и насладиться чистотой воздуха.

Как правильно установить встраиваемую вытяжку на кухне

В отличие от подвесного аналога, это устройство монтируется внутри шкафа. Так что в поле зрения остается только панель управления. Обычно для размещения конструкции выбирают шкаф-купе. Его габариты должны точно соответствовать габаритам устройства. Его хорошо настроить, что даст наилучший результат. Также есть возможность собрать уже имеющуюся мебель, это будет немного сложнее.

Почему обратный клапан иногда не работает и не закрывается

На тройник со стороны кухни монтируется обратный клапан. В заводском варианте это будет довольно долго. В этом случае его лучше укоротить, чтобы этот «пистолет» не слишком сильно выступал.

Клапан вставляется в участок стандартного воздуховода диаметром 125 мм, и этот воздуховод уже вставлен и покрыт силиконом на тройнике.

Если вся эта конструкция показалась вам слишком громоздкой, а выступающая труба с клапаном не очень эстетична, можно сделать это немного по-другому. Воздуховод сделать не круглой трубой, а прямоугольными каналами.

В этом случае вышеупомянутый обратный клапан вырезается по прямому участку, как можно ближе к изгибу.

Здесь нет возможности подключиться к фабрике, поэтому придется использовать колхозы. Приобретается футболка прямоугольной формы с круглым выходом на одну сторону.
Далее этот кругляк вырезается и на его место приклеивается обратный клапан.

Клапан располагается строго под углом (2 градуса). В противном случае он откроется для вас через раз или не откроется вовсе.

Многие сталкивались с этой проблемой и легко ее решили таким способом.

Сам амортизатор также установлен вертикально. Верхняя точка поворота на часовом циферблате находится в 13:00 (1 час), а нижняя — в 17:00 (5 часов). Это если у вас направление потока справа налево.

В противном случае круг находится в положении 11–7 часов.

Для более надежной работы и стабильного раскрытия амортизатора на одну из сторон можно нанести определенный утяжелитель (не более 2 граммов). Приклейте его к краю.

Кстати, не выбрасывайте отрезанную ранее круглую трубку. Он плотно вставляется сверху на вентиль, после чего монтируется декоративная решетка диффузора.

Какие могут быть нюансы с этим методом? Если ваша вытяжка расположена точно над входом в вентиляционную шахту, а труба воздуховода идет прямо, без поворотов в горизонтальной плоскости, то установленный на таком прямом участке клапан нормально работать не будет, по крайней мере, на 1-й скорости.

Вам просто негде взять лишнее давление, чтобы закрыть его. Воздух пройдет этот «поворот» по прямой. Уголок — необходимость.

Клапанная крышка и ее вращающиеся механизмы легко чистятся и не покрываются жиром. Для этого вам каждый день по несколько часов придется жарить на плите и тушить в духовке огромных свиней, не меньше.

Если вы не хотите видеть «впадину», выступающую под потолком, можно по желанию установить тройник так, чтобы центральное колено упиралось в стену, а там, где находится вентиль, смотреть в сторону. В этом случае также закройте отверстие декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного вращения эффективность естественной вентиляции несколько ухудшится. А решетка уменьшит его еще на двадцать процентов.

Кроме того, вы больше не сможете чистить канал вручную или с помощью пылесоса. Но многие делают это сознательно и даже полностью скрывают всю конструкцию в деревянном или пластиковом ящике.

Как говорится, красота требует жертв.

Виды вытяжных систем

По принципу действия выхлопные системы делятся на проточные, также называемые прямоточными, и рециркуляционные. Также существуют комбинированные модели, которые могут работать в одном из двух режимов. Мы разбираемся в характеристиках прямоточных и рециркуляционных систем.

В прямоточной системе воздух в квартире принудительно засасывается насосом и выталкивается в вентиляционное отверстие. Устройство оборудовано жироулавливающим фильтром, который в случае загрязнения снимается с устройства и смывается от скопившихся частиц жира. По сравнению с другими такая система более долговечна, проста в обслуживании и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы вентиляционное отверстие кухни было рядом.

Система рециркуляции также всасывает воздух, пропускает его через фильтры и возвращает очищенный воздух обратно на кухню. В такой системе используются два фильтра — жировой и угольный. Жироулавливающий фильтр улавливает как частицы жира, так и масла, а фильтр с активированным углем удаляет запахи и обеспечивает более тонкую очистку воздуха. Этот тип системы не привязан к вентиляционным отверстиям, его можно монтировать где угодно. Жироулавливающий фильтр периодически промывается, но угольный фильтр, выполненный в виде съемной кассеты, одноразовый. Через несколько месяцев работы он заменяется новым, что увеличивает стоимость эксплуатации системы.

Наш сервисный центр предлагает свои услуги по ремонту бытовой техники по выгодной цене. Ремонтируем любую поломку современной бытовой техники. Оставьте заявку и получите скидку 15% — Оставьте заявку

Кухонные вытяжки отличаются не только принципом работы, но и способом их установки. Их можно установить разными способами. Перечислим типы выхлопных систем:

• настенные вытяжки крепятся к пристенной мебели или полкам, они компактны (часто выполнены в виде небольшого ящика) и маломощны;
• стеновые системы, в отличие от подвесных, крепятся к стене;
• купольные вытяжки (они же камины) — вариант настенных устройств, но купольные вытяжки отличаются характерной формой и, как правило, являются наиболее производительными системами;
• встроенные системы монтируются внутри мебельных элементов;
• углы занимают угол кухни;
• островные системы размещаются над посудой, которая располагается на «острове» в центре кухни;
• телескопические или выдвижные — при необходимости такие системы вытягиваются из кухонной мебели.

Помимо вышеперечисленных типов устройств вытяжки делятся на обычные и наклонные. Горловина у обычных параллельна поверхности пластины. У наклонных шейка наклонена относительно своей поверхности. Считается, что наклон повышает эффективность устройства.

Как подключить вытяжку к электричеству

Поскольку энергопотребление вытяжек редко превышает 1 кВт, их можно включать в обычные розетки. Желательно, чтобы они были укоренены. Это требование должно быть выполнено, чтобы гарантия действовала.

Если проводка в квартире старая, заземляющий провод можно перекинуть самостоятельно. Только не приклеивайте его к водопроводным или отопительным трубам. Это угрожает возможностью получения травмы электрическим током или даже смерти для вас, участников вашей бойни или соседей.

Чтобы протянуть заземляющий провод, на экране найдите шину с подключенными проводами или трубу, к которой припаян / прикручен многожильный провод. Вы также можете подключить к этим устройствам многожильный кабель (не отключая уже имеющиеся). Чтобы он нормально работал, сечение должно быть 2,5 мм, провод в медной оплетке, желательна негорючая оболочка.

Подключаем вытяжку через клеммники Vago

Некоторые бейсболки на конце снабжены вилкой. С подключением таких моделей вопросов нет — в розетку и все. Но есть модели, у которых кабель заканчивается проводами. Это связано не с жадностью производителя, а с тем, чтобы потребитель решил, как лучше подключить оборудование. При желании можно подключить вилку. Такой вариант не подходит — возьмите клеммник и подключите через него. Другой вариант — клеммники Wago. Их нужно взять по три штуки, исходя из количества ниток. В клеммной колодке подключены одинаковые провода от вытяжки и экрана: фаза с фазой (здесь цвета могут быть разные), ноль (синий или синий) с нулем, земля (желто-зеленый) с землей.

Почему кухонная вытяжка должна перекрывать стол плиты

Это требование не воспринимается как должное, некоторые новые вытяжки работают иначе. Мы видели искаженные порталы в рекламе, которые достигают максимум половины. Есть вытяжки, большая мощность, поднимающийся воздушный поток втягивается мощным вентилятором. Стоит снизить скорость, открыв конфорки на максимум, новые потолочные обои начнут покрываться слоем жира. Очистить будет непросто, старайтесь избегать опасных ситуаций.

полезно помнить: бери еще портал. Учтите, что некоторые производители запрещают хранить продукты вне дома, пока горит огонь. Капюшон выгорит. Вентилятор должен вращаться, чтобы создать движение.

Проверка и обустрой с тв о вентиляц и онной шахты

именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если есть проблема с шахтой, ни одна из более современных и мощных систем не улучшит характеристики воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, функциональность вертикального воздуховода может быть нарушена. Причины разнообразны, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции — обратитесь в строительную компанию для устранения проблемы. В нашем случае при кладке вентиляционный проход был перекрыт раствором.

Вентиляционный проход был забит раствором

необходимо не только его очистить, но и установить вытяжку с обратным клапаном, чтобы обеспечить постоянную естественную вентиляцию. Это строгое требование безопасности; если она будет нарушена, газовики не дадут включить кухонную плиту.

Вентиляционный канал после очистки

Шаг 1. Снимаем декоративную решетку, проверяем вал. Разверните и немного выровняйте края отверстия.

Шаг 2. Установите доску МДФ подходящего размера, закрепив ее двумя распорками. Плита необходима во избежание засорения канала раствором.

Установлена ​​карта МДФ

Распорки

Шаг 3. Сделайте короб по размеру подключаемого воздуховода, внутри него будет установлен обратный клапан. Устройство работает только при включенной вытяжке, она постоянно открыта. Благодаря этому выполняется обязательное требование газовиков.

Коробка

Шаг 4. Прикрепите к стене две металлические планки. Для этого закрепите дюбеля и с их помощью установите штанги.

Два металлических стержня для принадлежностей

Шаг 5. Приготовьте цементный раствор, обязательно добавьте специальную жидкость, подавляющую рост грибков и болезнетворных микроорганизмов. Дело в том, что вытяжка улавливает жир и помещает его в канал, для предотвращения негативных последствий используются специальные добавки.

Раствор и жидкая смесь, подавляющая рост грибков

Шаг 6. Поставьте ящик на уровень и залейте его раствором. На следующий день раствор приобретет достаточную прочность, острым металлическим предметом отсоедините ящик от массы и снимите его.

Коробка устанавливается по уровню

Ящик фиксируется раствором

Практический совет. Освободить ящик от массы гораздо проще ножовкой по металлу.

Ящик снимается распиловкой

Не торопитесь, раствор еще не достиг максимальной прочности и может быть поврежден. Опытные строители рекомендуют перед установкой коробки на место обернуть ее несколькими слоями пищевой пленки. После застывания массы элемент без проблем снимается с вентиляционной шахты.

Моя после извлечения коробки

Шаг 7. Вставляем пластиковую трубку в отверстие и тоже накрываем массой. Вам нужно сформировать круглое отверстие. Работайте аккуратно, не забивайте канал, не допускайте попадания раствора в него.

Пластиковая трубка

Крепление трубки

Сформируйте круглое отверстие

Стена покрыта гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку при формировании отверстий. Это плохой материал во всех отношениях. Для шахты важно, чтобы она была гигроскопичной и впитывала много влаги. На такой поверхности обязательно появятся грибки и плесень, со временем пораженный участок увеличивается, на лицевой поверхности стены появятся коричневые пятна.

Пластик, металл и строительный раствор отлично передают шум, создаваемый вибрациями лопастей вентилятора. При работающей вытяжке в помещении слышны неприятные шумы. Чтобы их уменьшить, практика рекомендует проклеивать все трубы в точках соприкосновения с вертикальным вентканалом звукопоглощающими лентами. Это может быть обычный толстый скотч, конкретный материал значения не имеет. Главное, чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба оклеена звукопоглощающим материалом

Трубка вставляется в заранее подготовленное отверстие

На трубу наносится силиконовый герметик

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Теперь осталось выровнять поверхности стен в непосредственной близости от подготовленных входов и после этого приступить к установке вытяжки.

Куда и как следует выводить воздуховод

Довольно часто, особенно в квартирах, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, что обеспечивает естественную циркуляцию воздуха. На самом деле это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки закрыта воздуховодом.

Значительная часть вентиляционной решетки закрыта, и вентиляции в квартире будет недостаточно

Из-за этого также будет нарушена естественная циркуляция воздуха. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, показанной на изображении выше.

Как вывести на улицу

Один из примеров установки вытяжки на кухне с выходом воздуха через стену

Выбирать этот вариант имеет смысл только после того, как проделали в стене отверстие, чтобы выходил воздуховод. Конечно, проделать отверстие в несущей стене, толщина которого может составлять полметра и даже больше, довольно сложно, но это допустимо, тем более, что такой инструмент существует и в наше время.

Воздуховод выводится и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно покрыть раствором или вспенить пенополиуретаном, что в наше время более актуально.

Похоже на обратный или обратный клапан для воздуховодов

В случае реверсивной тяги, что случается очень часто, в вентиляционных решетках установлен обратный клапан, который закрывается, если вытяжка не работает. Это ограничивает поступление холодного воздуха в комнату. Особенно это актуально для холодного времени года. Однако летом всем хочется, чтобы в доме было как можно больше свежего воздуха. Если обратный клапан не установлен, в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Крепление к стене навесной или купольной модели

Эти модели очень популярны, поскольку имеют простую конструкцию и подходят для установки на небольших кухнях. Аналогичным образом осуществляется соединение настенных и купольных кухонных вытяжек. Они крепятся к стене. Эти модели имеют 4 отверстия сзади для подвешивания устройства. В большинстве случаев как на шарнирные, так и на куполообразные колпачки производители наносят специальный трафарет, на котором указывается расположение креплений.

Для начала нужно измерить рулеткой расстояние от плиты до места расположения вытяжки. Далее по измеренной точке необходимо с помощью уровня провести ровную горизонтальную линию, которая будет выполнять роль ограничителя. Нижняя часть корпуса должна быть на этой отметке. Далее при помощи трафарета нужно разметить застежки. Проделываем дырочки в отмеченных перфоратором или дрелью местах. В них вставляются пластиковые дюбеля для дюбелей и прикручиваются саморезы.

важно измерить высоту прибора. При необходимости необходимо укоротить верхнюю часть трубки, так как корпус прибора не должен опускаться ниже нарисованного ранее ограничителя. После этого вытяжка монтируется на стену и фиксируется. Затем подсоединяется воздуховод.
